Die automatische Produktionsmaschine für Varistoren verfügt über ein automatisches Drei-in-Eins-System für Drahtformung, Chip-Einsetzung und Schweißen
Produktdetails:
| Herkunftsort: | Dongguan ， Guangdong, China |
| Markenname: | UCHI |
| Zertifizierung: | SGS.UL |
| Modellnummer: | YC-270-R |
Zahlung und Versand AGB:
| Min Bestellmenge: | 5000pcs |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Schüttgut |
| Lieferzeit: | 5-7 Tage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, Geldgramm |
| Versorgungsmaterial-Fähigkeit: | 5000,000,000PCS pro Monat |
|
Detailinformationen |
|||
| Hervorheben: | Automatische Varistor-Produktionsmaschine,Drei-in-Eins-Varistor-Schweißsystem,Herstellungsausrüstung für Metalloxid-Varistoren |
||
|---|---|---|---|
Produkt-Beschreibung

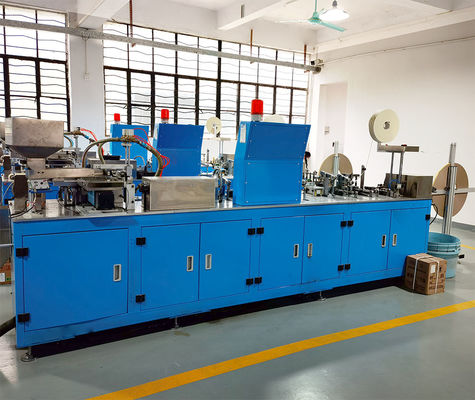

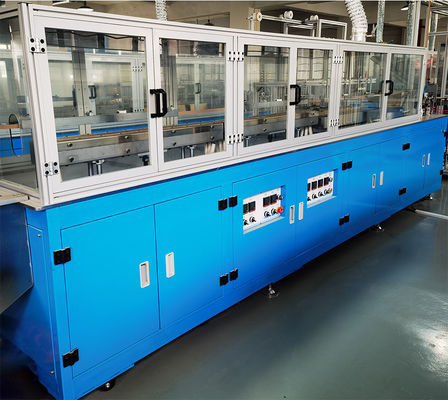

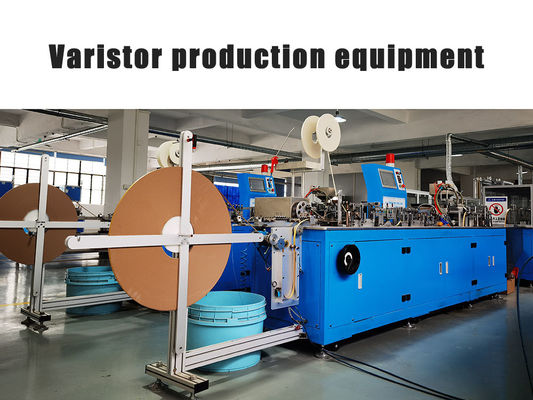

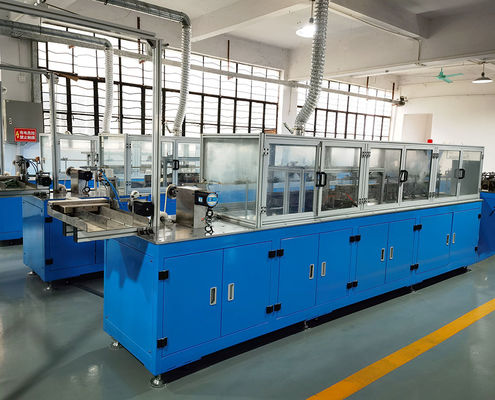

Automatische Produktionsmaschine für Varistoren
Verfügt über ein automatisches Drei-in-Eins-System für Drahtformung, Chip-Einsetzung und Schweißen.
Grundlegender Betriebsprozess
- Drahtzuführungsabschnitt und Motorbandzuführung
- Gerade Drahtzuführung
- U-förmiges Schneiden
- Stanzen
- Angetrieben durch das Prägerad des Drahttrenners
- Drahtausrichtung
- Abflachen des langen Arms
- Schwebefußposition 1
- Schwebefußposition 2
- Parallelfußposition
- Goldformformung
- Spannen vor dem Einsetzen der Teile
- Angetrieben durch das Nadelrad des Drahttrenners
- Puffern
- Auftragen von Lot
- (Blasen und Trocknen) Natürliches Trocknen
- Einsetzen der Teile
- Angetrieben durch das Nadelrad des Drahttrenners
- Erste Vorheizzone
- Zweite Vorheizzone
- Tauchschweißen
- Schrittantrieb
- Natürliche Kühlpufferung
- Puffer
- Schrittantrieb
- Schneiden
- Pufferrahmen
Technische Parameter und Anforderungen
| Maschinenabmessungen | 10 Meter lang, ca. 1.500 kg Gewicht |

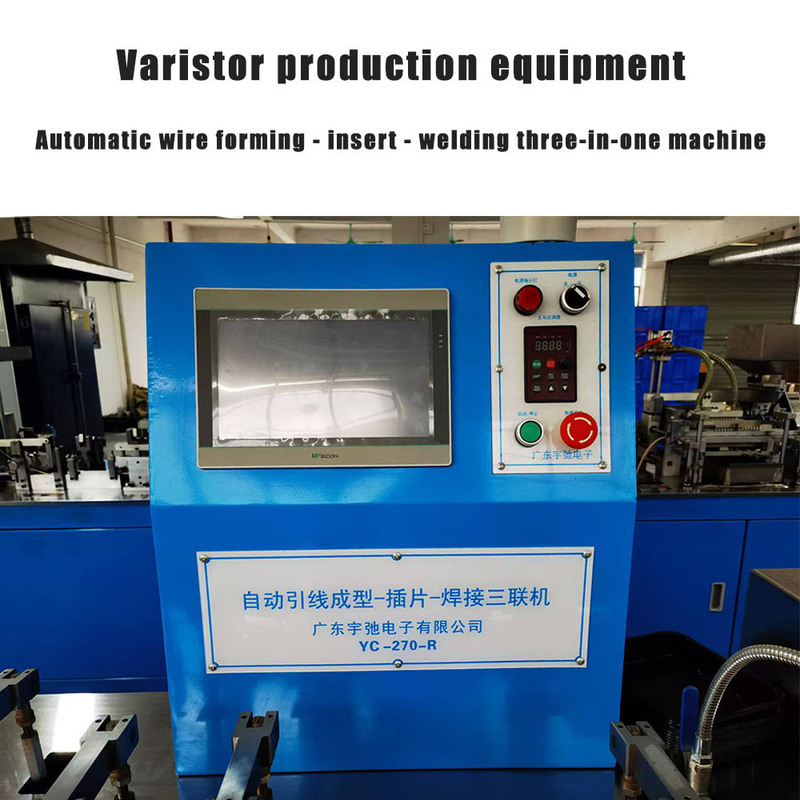

| Maschinenmodell | YC-270-R |
| Produktabstand | 10 mm |
| Blende | 2,5 mm 28 einreihige Papierbandprodukte |
| Produktionseffizienz | 180-260 Stück/min (Abstand 10) |
| Keramikfliesengröße | Durchmesser: 7D, Plattendicke: T≤3,5 mm |
| Anschlussdrahtspezifikation | φ0,56 mm |
| Stromverbrauch | AC380V, 50HZ; Luftquelle: 5kg/cm; Gesamtleistung ca. 16KW |
| Garantiezeitraum | Ein Jahr (ohne menschliche Faktoren und Naturkatastrophen) |
Zusätzliche technische Spezifikationen
- Drahtzuführungsform: 0,56 Spezifikationsform (auf dem Montagetisch)
- Maximale Länge des Papierbandes für die Drahtzuführung: 35 mm
- U-förmige Formbreite: F5 mm (1 Satz auf der Maschine installiert)
- Ausrichtungsmechanismus: Fünf Sätze V-förmiger Lager (13 in jedem Satz)
- Papierbandgröße: Drei-in-Eins-Papierband 14,5 x 0,85 mm x 1000 m
- Maschine ausgestattet mit zwei Sätzen von Formmechanismen: Schwebefüße und Parallelfüße
- Flussmittelauftrag mit Durchflusserkennungsschalter zur Vermeidung von Leerschweißen
- Vorheiztanks: Zwei Gruppen (jeweils 896 mm lang)
- Tauchlöttank mit drei Heizelementen
- Maschinenrahmen: Geschweißte Platten mit blau lackierter Platte
- Geräuschreduzierungsdesign mit Spiralschrägzahnrad und Synchronriemenantrieb
- Enthält alle Verschleißteile, Ersatzteile und zugehörige Komponentenzeichnungen
Geräteschema
