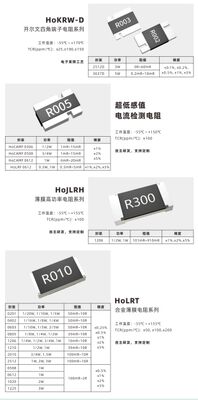

Automotive-Grade Verkapselter Legierungswiderstand automotive-grade alloy
Produktdetails:
| Herkunftsort: | Dongguan, Guangdong, China |
| Markenname: | UCHI |
| Modellnummer: | UL.VDE, SGS, REICHWEITE, CQC, CSA.ISO.ROHS, CUL |
Zahlung und Versand AGB:
| Min Bestellmenge: | 5000 Stück |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | /sperrig sind, Munition,/Spule |
| Lieferzeit: | 5-7 TAGE |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, Geldgramm |
| Versorgungsmaterial-Fähigkeit: | 5000,000,000PCS pro Monat |
|
Detailinformationen |
|||
| Max Capacitance: | 250pF | Beendigungsstil: | Radial |
|---|---|---|---|
| VAC: | 460V | Lagertemperatur: | -40 ～+85 ℃ |
| Widerstandswert: | 5 Ohm | Ausfallzeit: | <50ns> |
| Toleranz: | ±5 % bis ±20 % | Technologie: | Kohlenstofffilm |
| Probe Vorlaufzeit: | 1-2 TAGE | Alterungsrate: | ≤ 1% |
| Aktuell: | 3ka | Produktmodell: | Metalloxid-Varistor |
| Körper: | Zno | Dissipationsfaktor: | ≤ 0,2 |
| Medien verfügbar: | Datenblatt, Foto | ||
| Hervorheben: | automotive-grade alloy resistor,Widerstand aus gekapselter Legierung,mit einer Leistung von mehr als 10 W |
||
Produkt-Beschreibung
Fahrzeugtechnische Verkapselte Legierungswiderstände
(auch als Stromsensor/Shuntwiderstand aus Automobillegierungen bezeichnet.Die Verkapselung bezieht sich auf den Prozess, das Widerstandselement vollständig mit hoher Wärmeleitfähigkeit aus Epoxyd oder ähnlichen Materialien abzudecken und zu schützen(Siehe unten.)
Es ist eine Schlüsselkomponente für die Stromerkennung in der Automobilelektronik undmuss die AEC-Q200-Qualifikation bestehenund dieDie in Absatz 1 genannten Anforderungen gelten nicht.Anforderungen an die Kontrolle der Lieferkette.
Kerndefinition und Struktur
Materialien: Resistentelemente bestehen in der Regel aus Manganin, nichrom, Constantan oder anderen Legierungen (niedriger Temperaturkoeffizient, hohe Stabilität). Verkapselung: vollständig mit Epoxidharz mit hoher Wärmeleitfähigkeit verkapselt. Endgeräte: häufig aus Ag-Pd-Legierung für die Schwefelverhütung. Einige High-End-Modelle setzen4-Terminal (Kelvin-Verbindung)zur Verbesserung der Empfindungsgenauigkeit.
Verfahren: Präzisionsbearbeitung von Legierungsfolie/Blatt → Laserschnitt → Verkapselungsform → Endplattierung → 100%ige Prüfung. Verglichen mit Nacktlegierungswiderständen weisen eingekapselte Geräte eine bessere Feuchtigkeitsbeständigkeit, Vibrationsbeständigkeit, Korrosionsbeständigkeit und Lötbeständigkeit auf.
Anforderungen an die Automobilindustrie: muss die AEC-Q200-Prüfungen bestehen (Temperaturzyklus, thermischer Schock, Vibrationen, Feuchtigkeit, Wärmebeständigkeit des Lötzeugs usw.). Betriebstemperatur: typischerweise-55 °C ~ 170 °C. Feuchtigkeitsempfindlichkeit:MSL 1. Konform mitRoHSund halogenfreie Normen.
Wichtige elektrische Eigenschaften
Form
| Parameter | Typischer Bereich | Bedeutung |
|---|---|---|
| Widerstand | 0.1 mΩ ~ 100 mΩ | Milliohm-Level, geeignet für die Hochstrom-Shunt-Erfassung |
| TCR (Temperaturkoeffizient) | Bei der Prüfung der Prüfung ist der Prüfstand zu verwenden. | Weitaus besser als dickfilmige Widerstände; stabile Genauigkeit bei großer Temperatur |
| Toleranz | ±0,5% / ±1% | Grundlegende Genauigkeitsgarantie für die Strommessung |
| Leistungsbewertung | 1 W ~ 15 W (2512: ~ 3 ¢ 6 W; 5931: bis zu 15 W) | Bestimmt den maximal nachhaltigen Strom |
| Parasitische Induktivität | < 5 nH | Reduziert Störungen bei Hochfrequenz- / Schnellladungen |
Typische Anwendungen
- Neue Energiefahrzeuge:Stromerkennung für BMS (Battery Management System), OBC (On-Board Charger), Gleichspannungs-/Gleichspannungsumrichter, Motorsteuerungen.
- Herkömmliche Fahrzeuge:Motor ECU, ABS/ESP, Beleuchtungsnetzteil, Getriebe.
- Ladegeräte:Leistungserkennung in Ladestationen/Pfählen.
Hauptmarken und Modelle
- Internationale.:Vishay WSL/WSK, Panasonic ERJ, ROHM LRM.
- Inländische:Fenghua AMG/AMS, Huade MSU/MSHL, HoYao HoCG2512.
Elektronische Komponente: Vishay WSL Automotive-Grade Legierungswiderstand
Auswahlrichtlinien
- Berechnung der Leistung unter VerwendungP = I2Rund anwenden≥ 30% Abwertung(in hochtemperaturspezifischen Umgebungen obligatorisch).
- Ich bevorzuge4-Terminal (Kelvin)Struktur für die hochpräzise Erfassung auf μΩ-Ebene.
- Bei hohen Anforderungen an Schwefel-/Vibrationsschutz müssen das Beschichtungsverfahren (z. B. ALD Al2O3) und das Endmaterial bestätigt werden.
- Sie müssenPrüfberichte AEC-Q200undIATF16949-Zertifizierung.
Unterschied zu Standard-Legierungswiderständen
Standard-Legierungswiderstände sind in der Regel nackt oder halbkapseln, mit schwacher Feuchtigkeitsbeständigkeit, Anti-Schwefel-Leistung und mechanischer Stoßbeständigkeit. Eigenschaft von Verkapselten Produkten für die Automobilindustrievollständige Verkapselung + vollständige Automobilqualifikation + vollständige Rückverfolgbarkeit der Lieferkette, mit einer deutlich höheren Langzeitzuverlässigkeit. Sienicht ersetzbarin Fahrzeugsicherheitskreisen.

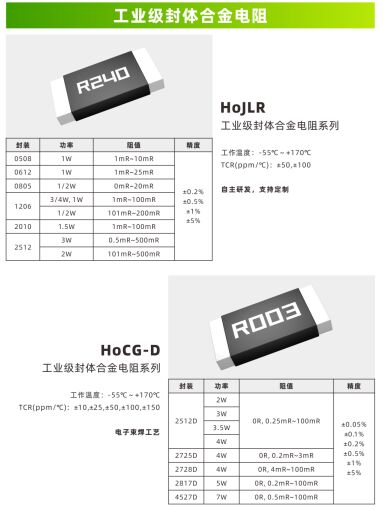

Industrielle Verkapselte Legierungswiderstände
Systematischer Überblick über verkapselte Legierungswiderstände in industrieller Qualität (vollständig epoxyverkapselte Stromempfindungswiderstände für industrielle Automatisierung, Stromversorgungen, Energiespeicher, Wechselrichter usw.),die industriellen Standards für die Zuverlässigkeit erfüllen, die sich von Fahrzeugprodukten unterscheiden, für die AEC-Q200 vorgeschrieben ist).
1. Kerndefinition und Struktur
Materialien und Bau: Resistentelement: Manganin, Konstantan, nichromlegierte Folie/Blatt (niedriges TCR, hohe Stabilität). Vollständig mit hoher Wärmeleitfähigkeit Epoxy eingekapselt, um Staub, Feuchtigkeit und chemische Korrosion zu isolieren. Endgeräte: üblicherweise mit Zinn / Ag-Pd für die Schwefelsicherheit beschichtet. 4-Terminal (Kelvin) -Struktur für die hochpräzise Erfassung auf μΩ-Ebene.
Verfahren: Präzisions-Ätzung der Legierung → Laserschnitt → Epoxydformverkapselung → Endplattierung → 100% elektrische und zuverlässige Prüfung. Die Kapselstruktur bietet eine bessere Schwingungsbeständigkeit, Feuchtigkeitsbeständigkeit und Lötkonsistenz als die bloße Legierung.
Industrielle Anforderungen: Betriebstemperatur:
- Standard:-40 °C bis 125 °C
- Bei hohen Temperaturen:-55 °C ~ 170 °C
Feuchtigkeitsempfindlichkeit: MSL 1.Einheitlich mit RoHS / halogenfrei.Zuverlässigkeitsprüfungen nach JESD47, IEC 60068 (Temperaturzyklus, thermischer Schock, Vibrationen, Feuchtigkeit, Wärmebeständigkeit des Lötwerks).Qualitätssystem: meistens ISO9001; High-End-Linien unterstützen auch IATF16949.AEC-Q200 istnicht obligatorisch(auf Anfrage angepasst werden kann).
2Schlüsselelektrische Eigenschaften (typisch)
Form
| Parameter | Typischer Bereich | Bedeutung für den industriellen Einsatz |
|---|---|---|
| Widerstand | 0.1 mΩ ~ 100 mΩ (hauptsächlich auf Milliohm-Ebene) | Hochstrom-Shunt, geringer Spannungsabfall & geringer Verlust |
| TCR | Bei der Prüfung der Prüfung ist der Prüfstand zu verwenden. | Stabile Messgenauigkeit bei hoher Temperatur, besser als bei dicken Filmen |
| Toleranz | ±0,5% / ±1% (Genauigkeitslinie: ±0,1%) | für die geschlossene Steuerung von Servoantrieben und Stromversorgungen |
| Leistungsbewertung | 1 W ~ 15 W (2512: ~ 3 ¢ 6 W; 5931: bis zu 15 W) | Bestimmt den maximalen Strom auf Basis von Verpackung und Kühlung |
| Parasitische Induktivität | < 5 nH | Reduziert Störungen bei Hochfrequenz-SMPS- und Wechselrichterantrieben |
| Nenntemperatur | 125°C (Standard) / 155°C / 170°C (Typ der Leistung) | Widerstandsfähig gegen hohe innere Temperaturen in Steuerungen / Leistungsmodulen |
3Typische Anwendungen
- Industrielle Kraft:Stromerkennung und Überstromschutz für UPS, Schaltnetzteile, Wechselrichter, Gleichspannungs-/Gleichspannungsmodule.
- Automatisierung und Antriebe:Servo-Antriebe, PLC, Robotersteuerungen.
- Neue Energie und Energiespeicherung:Energiespeicher, PV-Wechselrichter, Ladestationsmodule.
- Telekommunikationsgeräte:Stromversorgung der Basisstation, Stromversorgung des Rechenzentrums.
4Hauptmarken und Modelle
- Internationale.:Vishay WSL2512, Panasonic ERJ-8EN, KOA Speer RK731.
- Inländische:Fenghua AMG/AMS, HoYao HoCG2512, FOSAN FMH, Huade MSU.
5. Kernwahlschritte
- Berechnung des Nennstroms unter VerwendungAnwendungLeistungsabnahme: ≤ 70% (bei hoher Temperatur ≤ 50% empfohlen).
- Genauigkeit und TCR:
- Präzisionsstromschleife: ±0,5% / ±10~25 ppm/°C
- Allgemeine Schutzschleife: ±1% / ±50 ppm/°C
- Verpackung und Montage:2512 / 3920 / 5931 sind in der Industrie üblich.Wärmevorräte auf PCB.4-Terminal bevorzugt für hochpräzise Messungen unter 1 mΩ.
- Umwelt:Für feuchte / Küsten- / schwefelhaltige Umgebungen wählen Sie schwefelfreie Endgeräte + vollständige Verkapselung.Bei Hochschwingungsgeräten bestätigen Sie den Schwingungswiderstand und die Montageart.
6. Industrieller gegen Automotive-Grade Verkapselten Legierungswiderstand
Form
| Abmessung | Industrielle Qualität | Fahrzeugklasse (AEC-Q200) |
|---|---|---|
| Normen und Zertifizierung | JESD47, IEC 60068; AEC-Q200 nicht obligatorisch | muss AEC-Q200 bestehen; IATF16949 obligatorisch |
| Temperaturbereich | Standard: -40°C bis 125°C; High-End: -55°C bis 170°C | Allgemein: -55°C bis 170°C für den Motorbereich/die Batterie |
| Zuverlässigkeitsprüfung | Niedrigere Zyklenzahlen und Stresswerte | Viel strenger: Temperaturzyklus, Wärmeschock, Luftfeuchtigkeit, Vibrationen |
| Kosten und Vorlaufzeit | Kosteneffiziente und flexible Vorlaufzeiten | Höhere Kosten, strenge Kontrolle der Lieferkette, längere Lieferzeiten |
| Anwendung | Industrieautomation, Stromversorgung und Energiespeicherung | NEV BMS, OBC, Motorsteuerungen und andere Fahrzeugsicherheitsschaltkreise |
7. Einkaufs- und Überprüfungsstellen
- Erhalten Sie vollständige Datenblätter + Zuverlässigkeitsprüfberichte (Temperaturzyklus, Luftfeuchtigkeit, Wärmebeständigkeit des Lötwerks).
- Bestätigen Sie die Einhaltung der RoHS-Richtlinie, Halogenfreiheit.
- Die Leistungsabschnittskurve muss den tatsächlichen PCB-Wärmebedingungen entsprechen, um langfristige Überhitzungsfehler zu vermeiden.
