Präzisions-Niedrigwiderstands-Shunt-Messung und Bereichserweiterung
Produktdetails:
| Herkunftsort: | Dongguan, Guangdong, China |
| Markenname: | UCHI |
| Modellnummer: | UL.VDE, SGS, REICHWEITE, CQC, CSA.ISO.ROHS, CUL |
Zahlung und Versand AGB:
| Min Bestellmenge: | 5000 Stück |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | /sperrig sind, Munition,/Spule |
| Lieferzeit: | 5-7 TAGE |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, Geldgramm |
| Versorgungsmaterial-Fähigkeit: | 5000,000,000PCS pro Monat |
|
Detailinformationen |
|||
| Niederspannung: | E10 = 1,5 ~ 60V | Tmax: | 5.7 |
|---|---|---|---|
| Kapazitätsbereich: | 1pF-1000pF | Lenghth: | F25mm |
| Impulse-Leben: | 300mal | Anschlusskabel: | Zinnverarbeitung von Kupferdraht) |
| Verpackung: | SMD-Rollenverpackung | Außenmaße: | 5650 [2220],5,6 x 5,0 mm |
| Speichertemperatur: | -55°C ~ +125°C | Beendigungsstil: | Schrauben |
| Gewicht: | 7.1g | Feuchtigkeitsbarriere: | Epoxidharz |
| Garantie: | 2Jahre | Anstiegs-Energie-Bewertung: | 28J |
| Dissipationsfaktor: | ≤ 0,2 | ||
| Hervorheben: | Niedrigwiderstands-Shunt-Komponente,Präzisionsmess-Shunt,Metalloxidvaristor-Shunt |
||

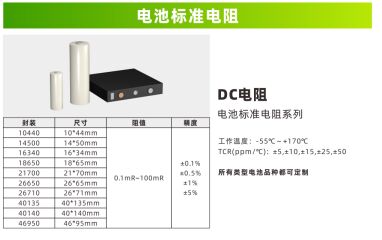

Produkt-Beschreibung
Schaltfläche
Ein Shunt hat in verschiedenen Bereichen unterschiedliche Bedeutungen.Präzisionskomponente mit geringem Widerstandin der Elektronik- und Energieindustrie, fürHochstrommessung und Reichweitenerweiterung.
I. Elektronik / Energieindustrie (am häufigsten)
1Kerndefinition und Grundsatz
- Natur: Ein Leistungswiderstand mit niedrigem Widerstand und hoher Präzision (in Milliohm/Mikroohm-Skala).
- Grundsätze: im Messkreislauf seriell angeschlossen. Ein hoher Strom erzeugt einen Spannungsabfall auf Millivolt-Ebene (U=I×R), und der Strom wird indirekt durch Messung der Spannung berechnet.
- Typische Angaben: Der Nennspannungsabfall beträgt meistens 75mV/100mV. 100A/75mV entspricht beispielsweise einem Widerstand von 0,75mΩ.
2. Hauptanwendungen
- Hochstrommessung: Verwendet mit Millivoltmetern / Multimetern zur Messung von hohem Gleichstrom (von Dutzenden bis Zehntausenden Ampere).
- Erweiterung der Reichweite: Parallel mit einem Ampermeter mit geringer Reichweite angeschlossen, um den größten Teil des Stroms zu shunten, so dass nur ein kleiner Teil durch den Ampermeter gelangen kann.
- Aktuelle Probenahme: Wird zur Stromüberwachung und -schutz in BMS, Motorsteuerung, Stromversorgungen, Ladestationen und Energiespeichern verwendet.
3Schlüsselparameter und Auswahl
- Nennstrom: Bereich von 5A bis 15kA.
- Nennspannungsabfall: 60mV, 75mV, 100mV, 150mV usw.
- Genauigkeit: 0,1%, 0,2%, 0,5%, 1% usw.
- Material: in der Regel Manganlegierung (niedriger Temperaturkoeffizient, gute Stabilität).
- Wärmeabbau: Hochstromanwendungen erfordern eine gute Wärmeablösung, um Präzisionsverluste durch Temperaturanstieg zu vermeiden.
4Vor- und Nachteile
- Vorteile: Einfache Struktur, geringe Kosten, hohe Gleichstromgenauigkeit, geeignet für hohe Ströme.
- Nachteile: Spannungsabfallverlust, Wärmeerzeugung, nicht isoliert und Genauigkeit, beeinträchtigt durch Reaktanz bei hohen Frequenzen.
II. Shunt in anderen Bereichen
1. Netzwerk-Shunt (Verkehrsreplikation / Lastbilanz)
Kopien/Weiterleitungen des Netzwerkverkehrs zur Überwachung, Prüfung, Erkennung von Eindringlingen und Lastbilanz.
2. Hydraulische / Pneumatische Shunt
Verteilt Flüssigkeit gleichmäßig auf mehrere Ausgänge, verwendet in hydraulischen Systemen und Schmiersystemen.
3. Wasserhahn-Shunt (Haushalt)
Wasserspalter mit einem Einlass und mehreren Ausläufen mit unabhängigen Schaltern, für Waschmaschinen, Duschen usw.
III. Anmerkungen zur Verwendung
- Muss verbunden sein.in Seriein der Messschaltung.
- Der Nennstrom sollte höher sein als der tatsächliche Höchststrom (empfohlene Grenze von 20%).
- Sichere Verkabelung zur Verringerung des Kontaktwiderstands; für hochpräzise Messungen wird eine Vierdrahtverbindung empfohlen.
- Achten Sie auf die Wärmeableitung, um eine Überhitzung zu vermeiden.
- Hauptsächlich für Gleichstrom- oder Niederfrequenz-Wechselstrom; bei Hochfrequenzanwendungen mit Vorsicht.
