Nur-Legierungs-Widerstand auch als Bare Pure-Legierungs-Strom-Sensing
Produktdetails:
| Herkunftsort: | Dongguan, Guangdong, China |
| Markenname: | UCHI |
| Zertifizierung: | 471KD10 |
| Modellnummer: | UL.VDE, SGS, REICHWEITE, CQC, CSA.ISO.ROHS, CUL |
Zahlung und Versand AGB:
| Min Bestellmenge: | 5000 Stück |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | /sperrig sind, Munition,/Spule |
| Lieferzeit: | 5-7 TAGE |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, Geldgramm |
| Versorgungsmaterial-Fähigkeit: | 5000,000,000PCS pro Monat |
|
Detailinformationen |
|||
| Spannungswert: | Variiert (z. B. 10 V bis 1000 V) | Höchstenergie: | 380J |
|---|---|---|---|
| Rotationsgeschwindigkeit: | 4500 Minuten | Lebensdauer: | Unter normalen Bedingungen typischerweise 10 Jahre oder länger |
| Maximale Leistung: | 0.4W | Farbe: | Weiß |
| Temperaturkoeffizient: | MLV | Zulässige Abweichung: | ±10 % |
| OEM-Service: | Ja | Dimension: | 34MM |
| Stromverbrauch: | 0.25(W) | ||
| Hervorheben: | mit einer Breite von mehr als 20 mm,pure alloy resistor with warranty,Reiner Legierungswiderstand mit Garantie |
||
Produkt-Beschreibung

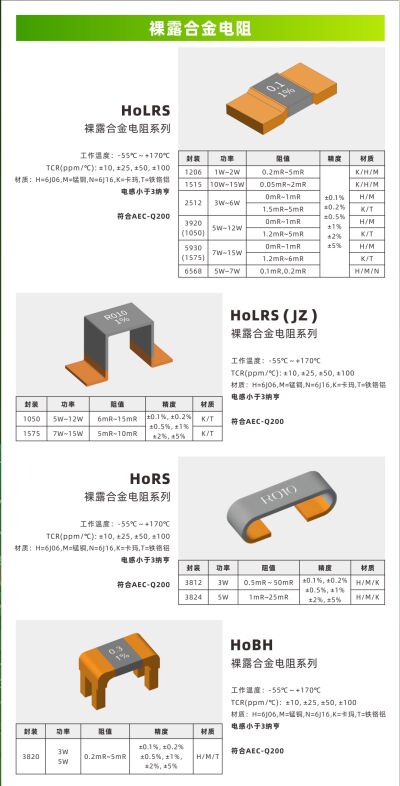

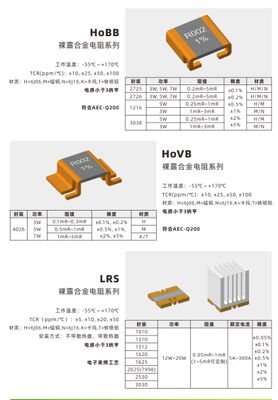

Blank-Legierungswiderstand
Blank-Legierungswiderstand (auch als blanker Reinallegierungs-Strommess-/Shunt-Widerstand bekannt) ist ein Hochleistungs-Milliohm-Widerstand ohne Harz-/Kunststoffverguss, bei dem sein Legierungs-Widerstandselement direkt freiliegt. Er ist speziell für die präzise Strommessung bei hohen Strömen konzipiert.
Kernstruktur & Materialien
-
Widerstandselement: Manganin, Konstantan, Nichrom, Karma-Legierung.Elektroden sind meist hochleitfähiges Reinkupfer, verbunden durch Elektronenstrahlschweißen / Laserschweißen.Gängige Gehäuse: 3920, 5930, 2725, erhältlich in Flachblech- und Zickzack-Strukturen.
-
Widerstandsbereich: Typischerweise 0,1 mΩ – 5 mΩ;Toleranz bis zu ±0,01 %;TCR so niedrig wie ±10–25 ppm/°C;Parasitäre Induktivität < 3 nH, nicht-induktives Design.
-
Nennleistung: Beginnt bei 5 W, einige Modelle 10–15 W;Betriebstemperatur: -55 °C bis 170 °C, konform mit AEC-Q200.
Wichtige Vorteile & Vorsichtsmaßnahmen
- Hervorragende Wärmeableitung: Große freiliegende Oberfläche ermöglicht schnelle Wärmeabgabe und höhere Leistungsdichte.
- Ultra-stabiler Widerstand: Niedriger Temperaturkoeffizient, geringe thermische EMK, hohe Stoßstrombelastbarkeit; geeignet für raue Arbeitsbedingungen.
- Lötbeschränkungen: Im Allgemeinen nur mit Reflow-Löten kompatibel; vermeiden Sie Hochtemperaturschäden durch Wellenlöten. Oxidationsschutz und mechanischer Schutz erforderlich. Nicht geeignet für ungeschützte staubige oder feuchte Umgebungen.
Typische Anwendungen
Strommessung und Shuntung in BMS für neue Energiefahrzeuge, industrielle Netzteile, Frequenzumrichter, Servoantriebe, Photovoltaik-Wechselrichter und Ladestationen.
Auswahl- & Kaufhinweise
- Wählen Sie Gehäuse und Nennleistung basierend auf maximalem Strom, Leistungsverlust und PCB-Platz. Priorisieren Sie niedrigen TCR, niedrige Induktivität und Kelvin 4-Anschluss-Design.
- Der Lötprozess muss mit dem Reflow-Löten übereinstimmen. Tragen Sie bei Bedarf eine Beschichtung oder ein Gehäuse zum Schutz auf.
