2-Anschluss, hochpräziser Stromausgangstemperatursensor integrierte Schaltung IC
Produktdetails:
| Herkunftsort: | Dongguan China |
| Markenname: | UCHI |
| Zertifizierung: | Completed |
| Modellnummer: | SGM466 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1000 Prozent |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standard |
| Lieferzeit: | 3 Wochen |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 5000pcs |
|
Detailinformationen |
|||
| Durchlassspannung (E+ oder E-): | 44V | Sperrspannung (E+ zu E-): | -20V |
|---|---|---|---|
| UTDFN-2×2-2L, θJA: | 206℃/W | UTDFN-2×2-4L, θJA: | 90℃/W |
| GRENZSCHICHTTEMPERATUR: | +150℃ | Lagertemperaturbereich: | -65℃ zu +150℃ |
| Führungs-Temperatur (Löten, 10s): | +260℃ | HBM: | 4000V |
| CDM: | 1000V | ||
| Hervorheben: | 2-Anschluss-Temperatursensor-IC,hochpräziser Stromausgangssensor,Temperatursensor-Integrierte Schaltung mit Garantie |
||
Produkt-Beschreibung
2-poliger, hochpräziser, integrierter Schaltkreis-IC für Temperatursensoren mit Stromausgang
Der SGM446 ist ein Temperatursensor mit 2 Anschlüssen und einem Ausgangsstrom proportional zur absoluten Temperatur. Er kann als Konstantstrom- und Hochimpedanzregler betrachtet werden, der 1 μA/K im Versorgungsspannungsbereich von 4 V bis 35 V durchlässt. Der SGM446 ist auf einen Ausgangsstrom von 298,2 μA bei 298,2 K (+25 °C) kalibriert. Im Vergleich zum herkömmlichen elektrischen Temperatursensor benötigt der SGM446 keine Widerstandsmessschaltung, Linearisierungsschaltung, Präzisionsspannungsverstärker und Vergleichsstellenkompensation. Es integriert außerdem Temperaturkompensation, Durchflussmessung, diskrete Komponentenkorrelation, Vorspannung proportional zur absoluten Temperatur, Füllstandserkennung von Flüssigkeiten und Anemometrie. Der hochohmige Stromausgang des SGM446 macht das Gerät unempfindlich gegenüber Spannungsabfällen, insbesondere bei langen Leitungen. Daher ist es besonders für Fernerkundungsanwendungen geeignet. Der Multiplex des SGM446 wird durch Schalten des Stroms durch einen CMOS-Multiplexer oder durch Schalten der Versorgungsspannung durch das Logikgatter erreicht. Der SGM446 ist in den Gehäusen Green UTDFN-2×2-2L und UTDFN-2×2-4L erhältlich. Es ist für einen weiten Temperaturbereich von -55℃ bis +150℃ spezifiziert.
Hauptmerkmale
● 2-Terminal-Gerät: Spannung zu Strom
● Linearer Stromausgang: 1 µA/K
● Kalibrierungsfehler: ±2℃
● Hervorragende Linearität: ±0,6℃ über den gesamten Temperaturbereich
● Großer Versorgungsspannungsbereich: 4 V bis 35 V
● Betriebstemperaturbereich: -55℃ bis +150℃
● Erhältlich in den grünen UTDFN-2×2-2L- und UTDFN-2×2-4L-Paketen
Anwendungen
Temperaturerfassung und -kompensation
Industrielle Temperaturmessung
Kompensation der Thermoelement-Vergleichsstelle
Ferntemperaturmessung
Industrielle Temperaturmessung
Kompensation der Thermoelement-Vergleichsstelle
Ferntemperaturmessung

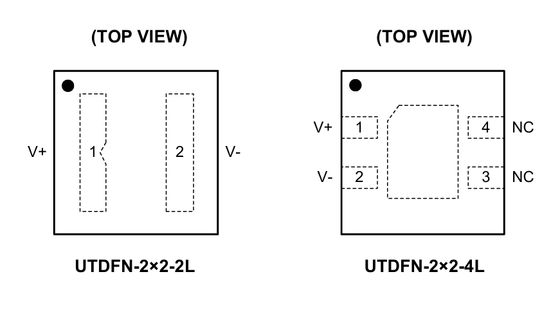

Pin-Konfigurationen
StiftBeschreibung
Leitfaden zur Produktauswahl
|
Gerätetyp
|
Teilenummer |
Schnittstelle
|
Vcc
(V)
|
Temporäre Auflösung
Max (Bits)
|
Genauigkeit des lokalen Sensors
Maximal (±℃)
|
Abschalten
Aktuell
(μA)
|
Adressen
|
Ruhend
Aktuell
(μA)
|
Betrieb
Temperatur
Reichweite (℃)
|
Remote-Kanäle
(#)
|
Paket
|
Merkmale |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Lokal und Remote
|
SGM446 |
Analoger Ausgang
|
4~35 | -55℃bis +150℃: -5~2 | 298,2 | -55℃bis +150 | 0 |
UTDFN-2×2-2L,UTDFN-2×2-4L
|
Hochpräziser Temperatursensor mit 2 Anschlüssen und Stromausgang
|
|||
|
Ort
|
SGM447 |
Analoger Ausgang
|
1,5~5,5 |
-20℃bis +85℃: 2,5
-55℃bis +150℃: 3,5
|
3 | -55℃bis +150 | 0 |
WLCSP-0,8×0,8-4B-A
|
Analoger Temperatursensor mit zwei Verstärkungen und Klasse-AB-Ausgang
|
|||
| Lokal und Remote | SGM448 |
Analoger Ausgang
|
2,7~10 |
+25℃: 1
-55℃bis +125℃: 2
|
26 | -55℃bis +150 | 0 |
SOT-23
|
Stromsparender, hochpräziser Temperatursensor mit Analogausgang
|
|||
| Lokal und Remote | SGM449 |
Analoger Ausgang
|
2,7~10 |
+25℃: 1
-55℃bis +125℃: 2
|
26 | -55℃bis +150 | 0 |
SOT-23
|
Stromsparender, hochpräziser Temperatursensor mit Analogausgang
|
|||
| Ort | SGM450 |
Analoger Ausgang
|
2,3 ~ 5,5 |
-40℃bis +150℃: 2
|
7.5 | -40℃bis +150 | 0 |
SC70-5,SOT-23
|
Stromsparender, hochpräziser Temperatursensor mit Analogausgang | |||
| Lokal und Remote | SGM451 |
ICH2Cund SMBus |
3,0~5,5 | 12 |
-40℃bis +85℃: 0,8
-40℃bis +125℃: 1.2
|
<10 | 8 | 122 | -40℃bis +125 | 1 |
TDFN-2×2-8BL
|
±1℃Lokaler und entfernter Temperatursensor mitη-Faktor- und Offset-Korrektur,
Serienwiderstandsaufhebung und programmierbarer Digitalfilter
|
| Ort | SGM452 |
ICH2C |
2,7~5,5 | 12 |
-40℃bis +85℃: 1
-55℃bis +125℃: 1.2
|
<3 | 8 | 49 | -55℃bis +125 | 0 |
SOIC-8,MSOP-8
|
Digitaler Temperatursensor und thermischer Watchdog mit I2C-Schnittstelle
|
| Ort | SGM457 |
ICH2C |
1,6~5,5 | 12 |
-40℃bis +125℃: 2
|
<2,5 | 8 | 14 | -40℃bis +150 | 0 |
SOT-563-6
|
Digitaler Temperatursensor mit geringem Stromverbrauch und niedriger Versorgungsspannung
|
| Ort | SGM458 | ICH2Cund SMBus | 1,6~5,5 | 12 | -55℃bis +125℃: 1 | <2,5 | 8 | 2.9 | -55℃bis +125 | 0 |
WLCSP-0,85×0,85-4B
|
Digitaler Temperatursensor mit geringem Stromverbrauch und niedriger Versorgungsspannung
|
| Ort | SGM459 | ICH2C | 2,7~5,5 | 12 | -55℃bis +125℃: 1.2 | <3 | 8 | 49 | -55℃bis +125 | 0 |
TDFN-2×2-8AL
|
Digitaler Temperatursensor und thermischer Watchdog mit I2C-Schnittstelle
|
| Ort | SGM460 | ICH2Cund SMBus | 1,6~5,5 | 12 | -40℃bis +125℃: 0,75 | <1 | 8 | 3.2 | -40℃bis +125 | 0 |
WLCSP-0,77×1,17-6B
|
Digitaler Temperatursensor mit geringem Stromverbrauch und serieller Zweidrahtschnittstelle
|
Integrierte Schaltkreise (ICs) dienen als Grundlage moderner Elektronik und bieten geringe Größe, geringen Stromverbrauch, starke Leistung und hohe Zuverlässigkeit. Sie werden häufig in der Unterhaltungselektronik, in Industrieanwendungen, in der Kommunikation, in der Automobilelektronik, in medizinischen Geräten sowie in Luft- und Raumfahrt-/Verteidigungssystemen eingesetzt.
Uchi Electronics bietet leistungsstarke Analog- und Mixed-Signal-Verarbeitungslösungen für Anwendungen in den Bereichen Industrieautomation, neue Energie, Automobil, Kommunikation, Computer, Unterhaltungselektronik und medizinische Geräte.
Diese Lösung demonstriert die Anwendung von Temperaturtransmittern in integrierten Schaltkreisen. Wenn Sie Hilfe bei der Auswahl des richtigen Produkts benötigen, wenden Sie sich bitte an unser technisches Support-Team.
