Schaltmodus-Leistungssysteme 2,5 V bis 5,5 V, 2 A, hohe EffizienzSynchron Buck-Wandler
Produktdetails:
| Herkunftsort: | Dongguan China |
| Markenname: | UCHI |
| Zertifizierung: | Completed |
| Modellnummer: | SGM61020 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1000 Prozent |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standard |
| Lieferzeit: | 3 Wochen |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 5000pcs |
|
Detailinformationen |
|||
| Fahrgestellnummer, EN, PG: | -0.3V zu 6V | FB: | -0,3V bis 5V |
|---|---|---|---|
| SW (DC): | -0,3 V bis Fahrgestellnummer + 0,3 V | SW (AC, weniger als 10 ns) beim Umschalten: | -2V bis 9V |
| SOT-23-5, θJA: | 193℃/W | SOT-23-5, θJB: | 36,9℃/W |
| SOT-23-5, θJC: | 61,9℃/W | SOT-563-6, θJA: | 127,3℃/W |
| SOT-563-6, θJB: | 32,9℃/W | SOT-563-6, θJC: | 63,6℃/W |
| GRENZSCHICHTTEMPERATUR: | +150℃ | Lagertemperaturbereich: | -65 bis +150℃ |
| Führungs-Temperatur (Löten, 10s): | +260℃ | HBM: | 4000V |
| CDM: | 1000V | ||
| Hervorheben: | 2.5V bis 5.5V synchroner Buckwandler,hocheffiziente Leistungssysteme 2A,Schaltmodus-Stromversorgungssysteme mit Garantie |
||
Produkt-Beschreibung
Schaltmodus-Leistungssysteme 2,5 V bis 5,5 V, 2 A, hohe EffizienzSynchron Buck-Wandler
Der SGM61020 ist ein hocheffizienter synchroner BuckDC/DC-Wandler mit 2A Ausgangsstrom und einstellbarer Ausgangsspannung.Verwendung einer adaptiven Spitzenstromsteuerung außer BetriebszeitDer Wirkungsgrad dieses Geräts liegt bei Lasten über 1mA bei über 80% und bei mittelschweren Lasten (5V bis 3,3V) bei 95%.
Dieses Gerät arbeitet mit einem quasifesten Modulationsmodul (PWM) mit einer Pulsbreite von 1,5 MHz für moderate oder schwere Belastungen.Bei leichten Belastungen wird jedoch der Puls-Skip-Modulationsmodul für den Energiesparmodus (PSM) verwendet.Der Betriebsruhestrom des PSM ist sehr niedrigDie Anwendungen, die mit Batterien betrieben werden, bieten eine sehr gute Anwendungsmöglichkeit, um die Standbyzeit zu verlängern.Der Abschaltstrom des Geräts beträgt typischerweise 0.03 μA.
Der SGM61020 stellt eine verstellbare Ausgangsspannung durch einen externen Widerstandsspalter bereit.Einige weitere Merkmale sind ein interner Weichstart zur Begrenzung des Einstiegsstroms., Überstrom- und Wärmeabschaltschutz, ermöglichen Eingangs- und Leistungsausgabe (nur für die SGM61020P-Version).

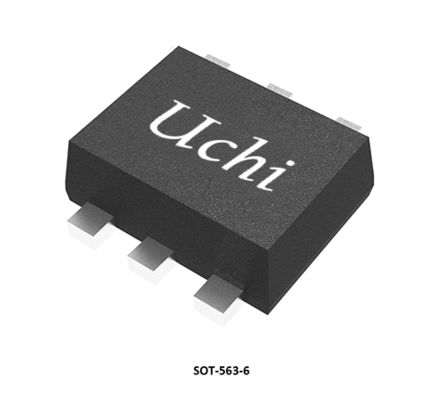

Der SGM61020 ist in den Farben Green SOT-23-5 und SOT-563-6 erhältlich.
Dieses Gerät arbeitet mit einem quasifesten Modulationsmodul (PWM) mit einer Pulsbreite von 1,5 MHz für moderate oder schwere Belastungen.Bei leichten Belastungen wird jedoch der Puls-Skip-Modulationsmodul für den Energiesparmodus (PSM) verwendet.Der Betriebsruhestrom des PSM ist sehr niedrigDie Anwendungen, die mit Batterien betrieben werden, bieten eine sehr gute Anwendungsmöglichkeit, um die Standbyzeit zu verlängern.Der Abschaltstrom des Geräts beträgt typischerweise 0.03 μA.
Der SGM61020 stellt eine verstellbare Ausgangsspannung durch einen externen Widerstandsspalter bereit.Einige weitere Merkmale sind ein interner Weichstart zur Begrenzung des Einstiegsstroms., Überstrom- und Wärmeabschaltschutz, ermöglichen Eingangs- und Leistungsausgabe (nur für die SGM61020P-Version).
Der SGM61020 ist in den Farben Green SOT-23-5 und SOT-563-6 erhältlich.
Wesentliche Merkmale
● 2,5 V bis 5,5 V Eingangsspannungsbereich
● Einstellbare Ausgangsspannung von 0,6 V bis VIN
● Wirksamkeit von bis zu 95%
● MOSFET-Schalter mit niedrigem RDSON (100mΩ/55mΩ)
● Einsparmodus für leichte Belastung
● 42 μA (TYP) Betriebsruhestrom
● 100% Leistungsfähigkeit bei geringer Ausfallrate
● PWM-Schaltfrequenz von 1,5 MHz
● Leistung gute Ausgabe (nur SGM61020P)
● Schutz vor Überströmung
● Schutz vor thermischem Abschalten
● Schutz vor Eintrittsspannungssperren (UVLO)
● Kleine Verpackung:SGM61020: Erhältlich in grünen SOT-23-5 und SOT-563-6-Verpackungen
Anwendungen
Batteriebetriebene Anwendungen
Ladepunkt
Stromversorgung des Prozessors
Festplattenlaufwerke (HDD) / Festplattenlaufwerke (SSD)
Ladepunkt
Stromversorgung des Prozessors
Festplattenlaufwerke (HDD) / Festplattenlaufwerke (SSD)
Typische Anwendung
Pin-Konfigurationen
Beschreibung des Pins
Leitfaden zur Produktauswahl
Pin-Konfigurationen
Beschreibung des Pins
Leitfaden zur Produktauswahl
|
Gleichspannung
Topologie
|
Teilnummer |
Ausgangsstrom
Maximal
(mA)
|
Fahrzeugnummer
Min.
(V)
|
Fahrzeugnummer
Maximal
(V)
|
Ausgabe
Spannung
(V) |
Wechseln
Häufigkeit
(MHz)
|
(MHz)
Strom
(μA)
|
Abschaltung
Strom
(μA)
|
Aktivieren
Die Logik
|
Effizienz
Maximal
(%)
|
Verpackung
|
Eigenschaften |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Synchronisierung Buck
|
AAP6010A
|
3500
|
7.5
|
40
|
Adj.
|
0.125
|
1560
|
NA
|
NA |
95
|
Die Mitgliedstaaten
|
7.5V bis 40V Eingangsstromversorgung, CC/CV synchroner Buckwandler
|
|
Synchronisierung Buck
|
Einheit für die Berechnung der Leistungen
|
3500
|
7.5
|
40
|
Adj.
|
0.125
|
1560
|
NA
|
NA |
95
|
SOIC-8 (Exposed Pad)
|
7.5V bis 40V Eingangsstromversorgung, CC/CV synchroner Buckwandler
|
| Synchronisierung Buck |
AAP6013A
|
8000 | 7.5 | 36 | Adj. | Adj (0,05 ~ 0,8) | 1200 | 1200 | NA | 97 |
TQFN-4×4-24BL
|
7.5V bis 36V Eingangsstrom, CC/CV synchroner Buck-PWM-Wandler
|
| Synchronisierung Buck |
AAP6153A
|
NA | 7.5 | 40 | Adj. | Adj (0,1 ~ 0,8) | 1200 | 1700 | NA | 97 |
MSOP-10 (Exponierte Plattform)
|
7.5V bis 36V Eingangsstrom, CC/CV synchroner Buck-PWM-Wandler
|
| Synchronisierung Buck | SGM6010 |
3000
|
3 | 5.5 |
Adj (0,8 ~ 5,0)
|
0.3 ~ 2 | 410 | < 2 | Aktiv niedrig | 95 |
TDFN-3×3-10L
|
3A, hohe Effizienz, niedrige Spannung, synchrone Buck
|
| Synchronisierung Buck |
SGM6011
|
2000
|
2.5 | 5.5 | 3.3/Adj (bis 1,2) |
1.4
|
300
|
< 2 |
Aktives Hoch
|
95 |
TDFN-3×3-10L
|
2A, hohe Effizienz, niedrige Spannung, synchrone Buck
|
| Synchronisierung Buck | SGM6012 |
800
|
2.5 | 5.5 | 1.2/1.8/3.3/Adj (bis zu 0,6) | 1.6 | 30 | < 1 |
Aktives Hoch
|
95 |
TSOT-23-5
|
800mA, hohe Effizienz, niedrige Spannung, synchrone Buck
|
| Synchronisierung Buck |
SGM6013
|
800
|
2.5 | 5.5 |
1.2/1.8/3.3/Adj (bis zu 0.6
|
1.6 | 30 | < 1 |
Aktives Hoch
|
95 |
TSOT-23-5,TDFN-2×2-6L
|
800mA, hohe Effizienz, niedrige Spannung, synchrone Buck
|
| Synchronisierung Buck |
SGM6014
|
2000 | 2.5 | 5.5 |
1.2/1.8/3.3/Adj (bis zu 1.2)
|
1.4 | 55 | < 2 |
Aktives Hoch
|
95 |
TDFN-3×3-10L
|
2A, hohe Effizienz, niedrige Spannung, synchrone Buck
|
| Synchronisierung Buck |
SGM6016
|
1200 | 2.7 | 5.5 |
Adj (bis 0,8)
|
1.6 | 30 |
< 1
|
Aktives Hoch
|
95 |
TDFN-3×3-10L
|
1.2A, hohe Effizienz, niedrige Spannung, synchrone Buck
|
| Synchronisierung Buck |
SGM6019
|
1200 | 2.7 | 5.5 |
Adj (bis 0,8)
|
1.6 | 30 |
< 1
|
Aktives Hoch
|
95 |
TDFN-2×3-8L
|
1.2A, hohe Effizienz, niedrige Spannung, synchrone Buck
|
| Synchronisierung Buck |
SGM6027
|
600 | 2.5 | 5.5 |
Adj (0,7 ~ 3,3)
|
1.2 | 0.58 |
< 1
|
Aktives Hoch
|
92 |
WLCSP-0.8×1.6-8B
|
Ultra-niedriges Stillstandsstrom, synchroner Buck
|
| Synchronisierung Buck |
SGM6027A/B
|
600 | 2.5 | 5.5 |
Adj (0,7 ~ 3,3)
|
1.2 | 0.58 |
< 1
|
Aktives Hoch
|
92 |
WLCSP-0.8×1.6-8B
|
Ultra-niedriges Stillstandsstrom, synchroner Buck
|
| Synchronisierung Buck |
SGM6029
|
1000 | 2 | 5.5 |
0.4 ~ 0,775/0,8 ~ 1,55/1,8 ~ 3.3
|
4.0/1.5
|
2.3
|
< 025
|
Aktives Hoch
|
96 |
WLCSP-0.74×1.09-6B
|
Ultra-niedriges Stillstandsstrom, synchroner Buck |
| Synchronisierung Buck |
SGM6036
|
600 | 1.8 | 5.5 |
1.0/1.2/3.3/Adj (1.0 ~ 3.3)
|
1.4 | 0.45 |
Aktives Hoch
|
90 |
Die Ausrüstung ist mit einer Breite von mehr als 20 mm ausgestattet.
|
1.4MHz, 600mA Synchron-Buck
|
|
| Synchronisierung Buck |
SGM6040
|
750 | 1.8 | 5.5 |
Adj (0,8 ~ 3,4)
|
1.5 |
0.06
|
0.3
|
Aktives Hoch
|
80 |
TDFN-2 × 1,5-8L, WLCSP- 0,89 × 1,19-6B
|
1.8V bis 5.5V, 750mA, 60nA Stillstrom synchroner Buckwandler
|
|
Nicht synchronisierbarer Buck
|
SGM6060
|
2000 | 3.8 | 55 |
Adj.
|
0.2 bis 2
|
126 |
< 18
|
Aktives Hoch
|
95 |
TDFN-3×3-10L, SOIC-8 (Exposed Pad)
|
55V-Eingang, 2A nicht synchroner Buck
|
|
Nicht synchronisierbarer Buck
|
SGM6061
|
1500 | 3.8 | 55 |
Adj (0,8 ~ 24)
|
2 |
131
|
18 |
Aktives Hoch
|
95 |
TDFN-3×3-10L
|
1.5A, 2MHz, 55V, Buck-Wandler
|
|
Synchronisierung Buck
|
SGM61006
|
600 | 1.8 | 5.5 |
Adj (0,5 ~ V)In)
|
3.5 | 26 |
3
|
Aktives Hoch
|
90 |
WLCSP-0.9×1.3-6B-A
|
600mA, 1,8 V bis 5,5 V Synchronschrauber
|
|
Synchronisierung Buck
|
SGM61007
|
600 | 2.3 | 5.5 |
1.1.1/1.15/1.2/1.23/1.35/1.82/2.05 innerlich befestigt
|
5.8 |
22
|
< 05
|
Aktives Hoch
|
92 |
WLCSP-0.86×1.16-6B
|
5.8MHz, 600mA Synchron-Buck
|
|
Synchronisierung Buck
|
SGM61012
|
1200 | 2.3 | 5.5 |
Adj (0,5 ~ 4)
|
2 | 25 |
< 1
|
Aktives Hoch
|
95 |
TDFN-2×2-8AL
|
1.2A Hocheffizienzschlauch mit AHP-COT-Modus
|
|
Synchronisierung Buck
|
SGM61013
|
1000 | 2.3 | 5.5 |
1.2/1.8/3.3
|
10, 6,5/8
|
20 |
< 1
|
Aktives Hoch
|
95 |
WLCSP-0.9×1.2-6B
|
10MHz 1A Mikropunkt-Ladebügel
|
|
Synchronisierung Buck
|
SGM61020
|
2000 | 2.5 | 5.5 |
Adj (0,6 ~ V)In)
|
1.5 |
42
|
< 1
|
Aktives Hoch
|
95 |
SoT-23-5, SOT-563-6
|
2A, hohe Effizienz, synchroner Buck
|
|
Synchronisierung Buck
|
SGM61020S
|
2000 | 2.5 | 5.5 |
Adj (0,6 ~ V)In)
|
1.5 | 44 |
< 05
|
Aktives Hoch
|
95 |
SOT-23-5, SOT-23-6
|
2A, hohe Effizienz, synchroner Buck
|
|
Synchronisierung Buck
|
SGM61020SD
SGM61020PSD
|
2000 | 2.5 | 5.5 |
Adj (0,6 ~ V)In)
|
1.5 | 44 |
< 05
|
Aktives Hoch
|
95 |
SOT-23-5, SOT-23-6
|
2A, hohe Effizienz, synchroner Buck
|
|
Synchronisierung Buck
|
SGM61022
|
2000 | 2.3 | 5.5 |
Adj (0,5 ~ 4)
|
2 | 25 |
< 1
|
Aktives Hoch
|
95 |
TDFN-2×2-8AL
|
2A Hocheffizienz-Buck mit AHP-COT-Modus
|
|
Synchronisierung Buck
|
SGM61024
|
2000 | 2.4 | 5.5 |
Adj (0,6 ~ 4)
|
2.2
|
5.7/400
|
< 1.8
|
Aktives Hoch
|
95 |
Die Ausrüstung ist mit einer Breite von mehr als 20 mm ausgestattet.
|
2.4V bis 5.5V, 2A, hohe Effizienz, synchrone Buck
|
|
Synchronisierung Buck
|
SGM61030
|
3000 | 2.5 | 5.5 | Adj (0,6 ~ V)In) |
2.5/2
|
42/410
|
< 03 |
Aktives Hoch
|
95 |
TDFN-2×2-7L
|
Hohe Effizienz, 3A, synchroner Buck
|
|
Synchronisierung Buck
|
SGM61031
|
3000 | 2.7 | 5.5 |
Adj.
|
2 |
24
|
< 1 |
Aktives Hoch
|
95 |
TDFN-2×2-8AL
|
3A, hohe Effizienz, synchroner Buck
|
|
Synchronisierung Buck
|
SGM61032
|
3000 | 2.5 | 5.5 |
Adj (0,6 ~ V)In)
|
1.5 | 45 | < 1 |
Aktives Hoch
|
95 |
Die Kommission wird die folgenden Angaben machen:
|
Niedrigspannung, 3A Hochleistungs-Synchronschnalle
|
|
Synchronisierung Buck
|
SGM61034
|
3000 | 2.4 | 5.5 |
Adj (0,6 ~ 4)
|
2.2 |
5.7/400
|
< 1.8
|
Aktives Hoch
|
95 |
Die Ausrüstung ist mit einer Breite von mehr als 20 mm ausgestattet.
|
2.4V bis 5.5V, 3A, hohe Effizienz, synchrone Buck
|
|
Synchronisierung Buck
|
SGM61040
|
4000 | 2.5 | 5.5 |
Adj (0,6 ~ V)In)
|
2.5/2
|
42/420
|
< 1.5
|
Aktives Hoch
|
95 |
TDFN-2×2-7L
|
4A, hohe Effizienz, synchroner Buck
|
|
Synchronisierung Buck
|
SGM61044
|
4000 | 2.4 | 5.5 |
Adj (0,6 ~ 4)
|
2.2 |
5.7/400
|
< 1.8
|
Aktives Hoch
|
95 |
Die Ausrüstung ist mit einer Breite von mehr als 20 mm ausgestattet.
|
2.4V bis 5,5V, 4A, hohe Effizienz, synchrone Buck
|
Integrierte Schaltungen (ICs) bilden die Grundlage moderner Elektronik und bieten eine geringe Größe, einen geringen Stromverbrauch, eine hohe Leistungsfähigkeit und hohe Zuverlässigkeit.Sie werden in der Unterhaltungselektronik weit verbreitet, Industrieanwendungen, Kommunikation, Automobilelektronik, medizinische Ausrüstung und Luft- und Raumfahrtsysteme.
Uchi Electronics bietet leistungsstarke analoge und gemischte Signalverarbeitungslösungen für industrielle Automatisierung, neue Energie, Automobilindustrie, Kommunikation, Computer,Anwendungen für Unterhaltungselektronik und medizinische Geräte.
Diese Lösung zeigt die Anwendung von integrierten Schaltungen in Smartphones und Tablets.
