System Power Management IC 5A,5V Electronic Fuse (eFuse)with Thermal Shutdown
Produktdetails:
| Herkunftsort: | Dongguan China |
| Markenname: | UCHI |
| Zertifizierung: | Completed |
| Modellnummer: | SGM2529 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1000 Prozent |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standard |
| Lieferzeit: | 3 Wochen |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 5000pcs |
|
Detailinformationen |
|||
| Gleichgewichtszustand: | -0,3V bis 18V | Transient (100 ms): | -0,6V bis 25V |
|---|---|---|---|
| VCC, SOURCE, LIMIT zu GND: | -0.3V zu 25V | dV/dt, ENABLE/FEHLER zu GND: | -0,3 V bis 5,5 V |
| TDFN-3×3-10L, θJA: | 90℃/W | TDFN-3×3-10L, θJB: | 54℃/W |
| TDFN-3×3-10L, θJC: | 52℃/W | GRENZSCHICHTTEMPERATUR: | +150℃ |
| Lagertemperaturbereich: | -65 bis +150℃ | Führungs-Temperatur (Löten, 10s): | +260℃ |
| HBM: | 2000V | CDM: | 1000V |
| Hervorheben: | 5A electronic fuse IC,5V power management IC,thermal shutdown eFuse IC |
||
Produkt-Beschreibung
System-Energieverwaltungs-IC 5 A, 5 V elektronische Sicherung (eFuse) mit thermischer Abschaltung
Die SGM2529 ist eine kompakte elektronische Sicherung (eFuse) mit einem vollständigen Satz an Schutzfunktionen. Der SGM2529 bietet eine hervorragende Genauigkeit und eignet sich daher sehr gut für viele Systemschutzanwendungen. Er bietet präzise Überspannungs- (OV) und Unterspannungssperrschutzfunktionen (UVLO), die eine strenge Überwachung der Busspannungen gewährleisten und die Notwendigkeit von Überwachungsschaltkreisen überflüssig machen. Der Überspannungsschutz (OV) klemmt den eFuse-Ausgang bei Eingangsspannungsspitzen auf einen festen Wert. Während des Eingangsspannungsübergangs bleibt der interne FET eingeschaltet, sodass die Last weiter betrieben werden kann. Bleibt die Übergangsdauer lang, führt die angesammelte Wärme zum thermischen Abschalten von eFuse. Sobald die thermische Abschaltung aktiviert ist, stehen Latch-Off- und automatische Wiederversuchs-Thermooptionen zur Verfügung. Der SGM2529 ist in einem grünen TDFN-3×3-10L-Gehäuse erhältlich.
Hauptmerkmale
● Elektronische 5-V-Sicherung mit Überspannung bis zu 30 V
● Extrem niedriger RDS(ON) für den IntegratedProtection Switch: 26 mΩ (TYP)
● 3-Zustands-ENABLE/FAULT-Pin, bidirektionale Schnittstelle
● Programmierbare Sanftanlaufzeit
● Programmierbare Strombegrenzung bis zu 5 A
● Optionen zur thermischen Abschaltung:
SGM2529A: Thermische Verriegelung mit VCLAMP
SGM2529B: Thermal Auto-Retry mit VCLAMP
SGM2529C: Thermische Verriegelung ohne VCLAMP
● Fehlerausgang für thermische Abschaltung
● Präzise Unterspannungssperre
● Präzise Überspannungsklemme (SGM2529A und SGM2529B)
● Erhältlich im grünen TDFN-3×3-10L-Paket
Anwendungen
Festplatten
PCIE-SSD
Motherboard-Energieverwaltung
PCIE-SSD
Motherboard-Energieverwaltung

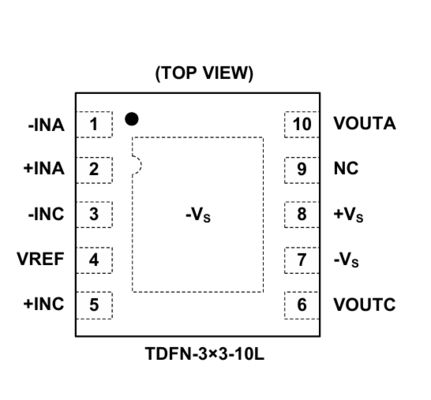

Pin-Konfigurationen
Pin-Beschreibung
Leitfaden zur Produktauswahl
|
Schalter
pro
Paket
|
Teilenummer |
Kontinuierlich
Ausgangsstrom
Max. (mA)
|
Ruhend
Aktuell
(μA)
|
Fahrgestellnummer
Min
(V)
|
Fahrgestellnummer
Max
(V)
|
Aktivieren
Logik
|
Abschalten
Aktuell
(μA)
|
Aktuell
Limit
(mA)
|
Weich-
Start
|
Fehler
Flagge
|
Paket
|
Merkmale |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM25117A |
17000
|
250
|
0,5 |
14
|
Aktiv hoch | <2 |
Ja
|
NEIN
|
TDFN-3×3-12AL
|
Extrem niedriges RAN, Erweiterter Lastmanagement-gesteuerter Lastschalter
|
|
| 1 |
SGM2521
|
2000
|
170 |
4.5
|
24 | Aktiv hoch |
<1,4
|
Programmierbar (260~2000) |
Ja
|
Ja
|
SOIC-8,TDFN-2×3-8BL
|
24 V, 2 A, programmierbarer Strombegrenzungsschalter mit automatischer Wiederherstellung
|
| 1 | SGM2522 |
2000
|
170 |
4.5
|
24 |
Aktiv hoch
|
<1,4
|
Programmierbar (260~2000)
|
Ja
|
Ja
|
SOIC-8,TDFN-2×3-8BL
|
24 V, 2 A, programmierbarer Strombegrenzungsschalter mit Verriegelung
|
| 1 |
SGM2523A
|
1600
|
150
|
2.6 | 22 |
Aktiv hoch
|
<2 |
Programmierbar (100~1600)
|
Ja
|
Ja
|
SOT-23-6
|
22 V, 1,6 A, programmierbarer Strombegrenzungsschalter mit automatischer Wiederherstellung
|
| 1 |
SGM2523B
|
1600
|
150
|
2.6 | 22 |
Aktiv hoch
|
<2 |
Programmierbar (100~1600)
|
Ja
|
Ja
|
SOT-23-6
|
22 V, 1,6 A, programmierbarer Strombegrenzungsschalter mit Verriegelung
|
| 1 |
SGM2523C/D
|
1200 |
150
|
2.6 | 22 |
Aktiv hoch
|
<2 |
Programmierbar (100~1600)
|
Ja
|
Ja
|
SOT-23-6
|
Programmierbarer Strombegrenzungsschalter
|
| 1 |
SGM2528
|
5000
|
110
|
9 | 18 |
Aktiv hoch
|
48 |
Programmierbar (1500~5000)
|
Ja
|
Ja
|
TDFN-3×3-10L
|
5 A, 12 V elektronische Sicherung (eFuse) mit thermischer Abschaltung
|
| 1 |
SGM2529
|
5000
|
102
|
Aktiv hoch
|
47 |
Programmierbar (1500~5000)
|
Ja
|
Ja
|
TDFN-3×3-10L
|
5 A, 5 V elektronische Sicherung (eFuse) mit thermischer Abschaltung
|
||
| 1 |
SGM2531C
|
3000
|
170
|
4
|
22 |
Aktiv hoch
|
<2,5
|
Programmierbar (100~3000)
|
Ja
|
Ja
|
SOIC-8 (freiliegendes Pad), TDFN-2×3-8BL
|
Programmierbarer Strombegrenzungsschalter
|
| 1 |
SGM2531D
|
3000
|
170
|
4
|
22
|
Aktiv hoch
|
<2,5
|
Programmierbar (100~3000)
|
Ja
|
Ja
|
SOIC-8 (freiliegendes Pad), TDFN-2×3-8BL
|
Programmierbarer Strombegrenzungsschalter
|
| 1 |
SGM2535
|
5300
|
133
|
2.7
|
18
|
Aktiv hoch
|
3.9
|
Programmierbar (600~5300)
|
Ja
|
Ja
|
TQFN-3×4-20L
|
2,7-V- bis 18-V-eFuse mit echter Rückwärtssperre und mehreren Schutzmodi
|
| 1 |
SGM2536
|
5500
|
132
|
2.7
|
23
|
Aktiv hoch
|
<10 |
Programmierbar (500~6000)
|
Ja
|
NEIN
|
TQFN-2×2-10L
|
5,5 A, 23,7 mΩElektronische Sicherung zur Unterstützung der bidirektionalen Stromleitung
|
| 1 | SGM2537A |
4000
|
148 |
2.7
|
18 |
Aktiv Low (-xRN) Aktiv High (Andere)
|
<70 (-xRN)
<5 (Andere)
|
Programmierbar (500~4000)
|
Ja
|
Nein (-xRD)
Ja (Andere)
|
TDFN-2×2-8AL
|
4A, 35mΩeFuse mit wählbarer Überspannungsklemmfunktion
|
| 1 |
SGM2538
|
5000
|
210
|
4.5
|
14
|
Aktiv hoch
|
<3,5
|
Programmierbar (1000~5000)
|
Ja
|
NEIN
|
TDFN-3×3-10AL
|
Elektronische 5-V-/12-V-Sicherungen (eFuses) mit OVP-Funktion und blockierender FET-Steuerung
|
| 1 |
SGM2539
|
5000
|
75 | 2.5 | 20 |
Aktiv niedrig
|
<2
|
Ja
|
NEIN
|
WLCSP-2,56×1,54-15B
|
Hochspannungs-USB-PD-Netzschalter
|
|
| 2 |
SGM2540
|
2000/1500
|
88
|
2.5 | 20 |
Keiner
|
Ja
|
NEIN
|
UTDFN-2×2-8AL
|
Autonome 20-V-Ladequellenauswahl und OTG-Einspeiseschalter-Kombination
|
||
| 1 |
SGM2551A/C
|
1500 | 71 | 2.5 | 5.5 |
Aktiv hoch
|
<2,5
|
Programmierbar (100~1700)
|
Ja
|
NEIN
|
TDFN-2×2-6L,SOT-23-5
|
1,5 A, einstellbare Strombegrenzung, Sanftanlauf, kleines Gehäuse
|
| 1 |
SGM2554A
|
1100
|
19
|
2.2
|
5.5
|
Aktiv hoch
|
<1
|
1850
|
Ja
|
NEIN
|
SOT-23-5
|
1,1 A Ausgangsstrom, 1,85 A feste Strombegrenzung, geringer Stromverbrauch
|
| 1 |
SGM2554B
|
1100
|
19
|
2.2
|
5.5
|
Keiner
|
N / A
|
1750 |
Ja
|
NEIN
|
SOT-23-5
|
1,1 A Ausgangsstrom, 1,75 A feste Strombegrenzung, geringer Stromverbrauch
|
| 2 |
SGM2558A
|
600/CH
|
28 |
2.7
|
5.5
|
Aktiv hoch
|
<1
|
1100 |
Ja
|
Ja
|
SOIC-8,TDFN-3×3-8L
|
600 mA Ausgangsstrom, 1,1 A feste Strombegrenzung, zwei Kanäle
|
Uchi Electronics bietet leistungsstarke Analog- und Mixed-Signal-Verarbeitungslösungen für Anwendungen in den Bereichen Industrieautomation, neue Energie, Automobil, Kommunikation, Computer, Unterhaltungselektronik und medizinische Geräte.
Diese Lösung demonstriert die Anwendung integrierter Schaltkreise in Serversystemen. Wenn Sie Hilfe bei der Auswahl des richtigen Produkts benötigen, wenden Sie sich bitte an unser technisches Support-Team.
