Batterieverwaltung ICs Hochspannung,3A Einzelzell-Batterie-Ladegerät mit NVDC-Leistungswegmanagement
Produktdetails:
| Herkunftsort: | Dongguan China |
| Markenname: | UCHI |
| Zertifizierung: | Completed |
| Modellnummer: | SGM41519 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1000 Prozent |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standard |
| Lieferzeit: | 3 Wochen |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 5000pcs |
|
Detailinformationen |
|||
| VAC, VBUS (Wandler schaltet nicht): | -2V bis 22V (1) | BTST, PMID (Konverter schaltet nicht um): | -0,3 V bis 22 V |
|---|---|---|---|
| SW: | -2V bis 16V | SW (Spitze für 10 ns Dauer): | -3V bis 16V |
| BTST nach SW: | -0.3V zu 6V | PSEL, PMID_GD: | -0.3V zu 6V |
| Ausgangssenkenstrom STAT: | 6mA | nINT: | 6mA |

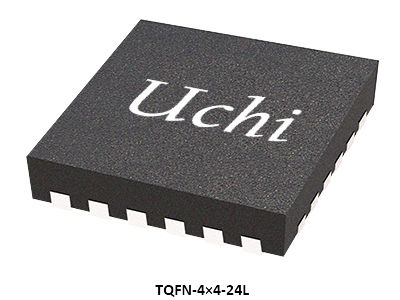

| TQFN-4×4-24L, θJA: | 36℃/W | GRENZSCHICHTTEMPERATUR: | +150℃ |
| Lagertemperaturbereich: | -65 bis +150℃ | Führungs-Temperatur (Löten, 10s): | +260℃ |
| HBM: | 5000V | CDM: | 1000V |
| Hervorheben: | IC zur Steuerung von Hochspannungsabbatterien,3A Einzelzell-Ladegerät IC,NVDC-Leistungswegmanagement-IC |
||
Produkt-Beschreibung
Batterieverwaltung ICs Hochspannung,3A Einzelzell-Batterie-Ladegerät mit NVDC-Leistungswegmanagement
Der SGM41519 ist ein Batterieladegerät und ein System-Power Path-Management-Gerät mit integriertem Konverter und Leistungsschaltern für den Einsatz mit Li-Ion- oder Li-Polymer-Einzelzellenbatterien.Dieses hochintegrierte 3A-Gerät kann schnell aufgeladen werden und unterstützt einen breiten Eingangsspannungsbereich, geeignet für SmartphonesDie I2C-Programmierung macht es zu einer sehr flexiblen Lösung für die Stromversorgung und das Ladegerät.
Das Gerät umfasst vier Hauptstromschalter: Eingangs-Reverse-Blocking-FET (RBFET, Q1), High-Side-Switching-FET für Buckor Boost-Modus (HSFET, Q2), Low-Side-Switching-FET für Buckor Boost-Modus (LSFET,Q3) und Batterie-FET, die die Verbindung von System und Batterie steuert (BATFET), Q4).Die Bootstrap-Diode für den Hochseiten-Gate-Antrieb ist ebenfalls integriert.Der interne Stromweg hat eine sehr geringe Impedanz, die die Ladezeit verkürzt und die Abladeeffizienz der Batterie maximiertAußerdem sorgen die Eingangsspannungs- und -stromregulationen für eine maximale Ladeleistung für die Batterie mit verschiedenen Eingangsquellen.
Eine breite Palette von Eingabequellen wird unterstützt, darunter Standard-USB-Hosts, Ladeanschlüsse und USB-konforme Hochspannungsadapter.Die Standardeingabestromgrenze wird automatisch basierend auf der eingebauten USB-Schnittstelle ausgewählt..Diese Grenze wird durch den Erkennungsschaltkreis im System (z.B. USB PHY) bestimmt.
Der SGM41519 ist in der Lage, die Batteriespannung auf PMID um 5,15V (verstellbar 4,85V/5V/5,15V/5,3V) zu erhöhen. Der Boost-Modus wird zur Aufladung einer anderen Batterie durch die Steuerung von PMID_GD verwendet.Der PMID_GD-Pin wird zum Antrieb eines externen P-MOSFET verwendet, um die Boost-Ausgabe PMID von angeschlossenen Zubehörteilen zu trennen.
Die Systemspannung wird durch den Stromwegsteuerkreislauf leicht über der Batterie-Spannung reguliert und liegt daher über der programmierbaren Mindestsystemspannung (Standard 3,5 V).Die Leistung des Systems bleibt erhalten, auch wenn die Batterie vollständig aufgebraucht oder entfernt wird.Die Funktion Dynamic Power Management (DPM) reduziert automatisch den Ladestrom, wenn die Eingangsspannung oder -stromgrenze erreicht ist.Wenn die Belastung des Systems nach der Reduzierung des Ladestroms auf Null weiter steigt, das Stromwegmanagement stellt das Defizit von der Batterie durch Entladen der Batterie bis zur Erfüllung des Systemstrombedarfs zur Verfügung.die verhindert, dass die Eingangsquelle überlastet wird.
Der Start und die Beendigung eines Ladezyklus können ohne Software-Steuerung erfolgen.Die ermittelte Batteriespannung wird verwendet, um die Startphase des Lades in einer der drei Phasen des Ladezyklus zu bestimmen: Vorkonditionierung,konstante Strom- oder Konstante Spannung.Wenn der Ladestrom unter einen vorgegebenen Grenzwert fällt und die Batteriespannung über der Wiederaufladeschwelle liegt,Die Ladefunktion wird automatisch den Ladezyklus beendenWenn die Spannung einer geladenen Batterie unter die Wiederaufladeschwelle fällt, beginnt das Ladegerät einen weiteren Ladezyklus.
Der SGM41519 verfügt über verschiedene Sicherheitsfunktionen, wie z. B. Überspannungs- und Überstromschutz, Batterie-Temperaturüberwachung, Ladungssicherheits-Timing, thermische Abschaltung und Eingangs-UVLO.Der TS-Stift ist an einen NTC-Thermistor für die Überwachung und den Schutz der Batterie-Temperatur in den beiden Lade- und Boost-Modi nach dem JEITA-Profil angeschlossen.Diese Vorrichtung verfügt außerdem über eine thermische Regulierung, bei der der Ladestrom verringert wird, wenn die Knotentemperatur 80°C oder 120°C übersteigt (auswählbar).
Der Ladestatus wird durch die STAT-Ausgabe und die Fehler-/Status-Bits gemeldet.BATFET-Resetcontrol wird von nQON-Pin zum Ausgang des Schiffes oder für einen vollständigen System-Reset bereitgestelltDer SGM41519 ist in einer grünen TQFN-4×4-24L-Verpackung erhältlich.
Das Gerät umfasst vier Hauptstromschalter: Eingangs-Reverse-Blocking-FET (RBFET, Q1), High-Side-Switching-FET für Buckor Boost-Modus (HSFET, Q2), Low-Side-Switching-FET für Buckor Boost-Modus (LSFET,Q3) und Batterie-FET, die die Verbindung von System und Batterie steuert (BATFET), Q4).Die Bootstrap-Diode für den Hochseiten-Gate-Antrieb ist ebenfalls integriert.Der interne Stromweg hat eine sehr geringe Impedanz, die die Ladezeit verkürzt und die Abladeeffizienz der Batterie maximiertAußerdem sorgen die Eingangsspannungs- und -stromregulationen für eine maximale Ladeleistung für die Batterie mit verschiedenen Eingangsquellen.
Eine breite Palette von Eingabequellen wird unterstützt, darunter Standard-USB-Hosts, Ladeanschlüsse und USB-konforme Hochspannungsadapter.Die Standardeingabestromgrenze wird automatisch basierend auf der eingebauten USB-Schnittstelle ausgewählt..Diese Grenze wird durch den Erkennungsschaltkreis im System (z.B. USB PHY) bestimmt.
Der SGM41519 ist in der Lage, die Batteriespannung auf PMID um 5,15V (verstellbar 4,85V/5V/5,15V/5,3V) zu erhöhen. Der Boost-Modus wird zur Aufladung einer anderen Batterie durch die Steuerung von PMID_GD verwendet.Der PMID_GD-Pin wird zum Antrieb eines externen P-MOSFET verwendet, um die Boost-Ausgabe PMID von angeschlossenen Zubehörteilen zu trennen.
Die Systemspannung wird durch den Stromwegsteuerkreislauf leicht über der Batterie-Spannung reguliert und liegt daher über der programmierbaren Mindestsystemspannung (Standard 3,5 V).Die Leistung des Systems bleibt erhalten, auch wenn die Batterie vollständig aufgebraucht oder entfernt wird.Die Funktion Dynamic Power Management (DPM) reduziert automatisch den Ladestrom, wenn die Eingangsspannung oder -stromgrenze erreicht ist.Wenn die Belastung des Systems nach der Reduzierung des Ladestroms auf Null weiter steigt, das Stromwegmanagement stellt das Defizit von der Batterie durch Entladen der Batterie bis zur Erfüllung des Systemstrombedarfs zur Verfügung.die verhindert, dass die Eingangsquelle überlastet wird.
Der Start und die Beendigung eines Ladezyklus können ohne Software-Steuerung erfolgen.Die ermittelte Batteriespannung wird verwendet, um die Startphase des Lades in einer der drei Phasen des Ladezyklus zu bestimmen: Vorkonditionierung,konstante Strom- oder Konstante Spannung.Wenn der Ladestrom unter einen vorgegebenen Grenzwert fällt und die Batteriespannung über der Wiederaufladeschwelle liegt,Die Ladefunktion wird automatisch den Ladezyklus beendenWenn die Spannung einer geladenen Batterie unter die Wiederaufladeschwelle fällt, beginnt das Ladegerät einen weiteren Ladezyklus.
Der SGM41519 verfügt über verschiedene Sicherheitsfunktionen, wie z. B. Überspannungs- und Überstromschutz, Batterie-Temperaturüberwachung, Ladungssicherheits-Timing, thermische Abschaltung und Eingangs-UVLO.Der TS-Stift ist an einen NTC-Thermistor für die Überwachung und den Schutz der Batterie-Temperatur in den beiden Lade- und Boost-Modi nach dem JEITA-Profil angeschlossen.Diese Vorrichtung verfügt außerdem über eine thermische Regulierung, bei der der Ladestrom verringert wird, wenn die Knotentemperatur 80°C oder 120°C übersteigt (auswählbar).
Der Ladestatus wird durch die STAT-Ausgabe und die Fehler-/Status-Bits gemeldet.BATFET-Resetcontrol wird von nQON-Pin zum Ausgang des Schiffes oder für einen vollständigen System-Reset bereitgestelltDer SGM41519 ist in einer grünen TQFN-4×4-24L-Verpackung erhältlich.
Wesentliche Merkmale
● Hochwirksamer, 1,5 MHz, synchroner Buck-Ladegerät
- 93,8% Ladeeffizienz bei 1,02A von 5V-Eingang
- 89,8% Ladeeffizienz bei 2A von 9V-Eingang
Optimiert für 9V/12V-Eingang
● Unterstützung des Boost-Modus
Ausgangsspannungsbereich von 4,85 V bis 5,3 V
- Effizienz von 93,5% bei 0,5A und 92,2% bei 1A
¢ Auswahl des PFM-Modus für Leichtlastbetriebe
PMID_GD Pin Control Externer P-MOSFET für den Schutz vor Fehlerbedingungen
● Automatischer Wechsel zwischen Lademodus und Boost-Modus
● Einziger Eingang für USB- oder Hochspannungsadapter
Betriebsspannungsbereich von 3,9 V bis 13,5 V
Programmierbares Eingangsstromlimit und dynamisches Leistungsmanagement (IINDPM, 100mA bis 3.2A mit 100mA Auflösung) zur Unterstützung von USB 2.0 und USB 3.0-Standards und Hochspannungsadaptern
¢ Maximalleistungsspuren durch programmierbare Eingangsspannungsbegrenzung (VINDPM) mit wählbarem Offset
VINDPM-Verfolgung der Batteriespannung
● Hohe Batterieentladungseffizienz mit 26mΩ-Schalter
● Steuerung der Stromspur bei enger Gleichspannung (NVDC)
️ Idealer Diodenbetrieb im Batteriezufuhrmodus
● Schiffsmodus, Aufwachen und vollständige Systemwiederherstellbarkeit durch Batterie-FET-Steuerung
● Flexible autonome und I2C-Betriebsarten für eine optimale Systemleistung
● Vollintegrierte Schalter, Stromempfindung und Kompensation
● 2,5 μA Schiffsmodus Niedrigleckstrom der Batterie
● Hohe Genauigkeit
¥ ± 0,5% Regulierung der Ladespannung (8mV/Schritt)
¥ ± 5% Ladestromregelung bei 1,38A
±10% Eingangsstromregelung bei 0,9A
● Sicherheit
️ Batterie-Temperaturmessung (Lade-/Boost-Modi)
Wärmeregulierung und thermische Abschaltung
Eintrittsspannungssperre (UVLO)
Schutz vor Eingangsüberspannung (ACOV)
Anwendungen
Smartphones, EPOS
Tragbare Internetgeräte und Zubehör
Tragbare Internetgeräte und Zubehör
Vereinfachtes Schema
Pin-Konfigurationen
Beschreibung des Pins
Leitfaden zur Produktauswahl
Pin-Konfigurationen
Beschreibung des Pins
Leitfaden zur Produktauswahl
| Teilnummer |
Zahl der
Zellen der Reihe
|
Eingangsüberspannung
Schutzschwelle
(V)
|
Gebühr
Spannung
(V)
|
Fahrzeugnummer
Min.
(V)
|
Fahrzeugnummer
Maximal
(V)
|
Programmierbar
Strom
(mA)
|
Abschaltung
Strom
Von der VIN
(μA)
|
Status
Angabe
|
Foldback
Strom
Von Batterie
(μA)
|
Verpackung
|
Eigenschaften |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SGM41509
|
1 |
Adj (Standard 5.65)
|
3.84 ~ 4.608 |
3.9
|
5.5 |
0 ~ 5056
|
50 | - Ja, das ist es. | 25 |
TQFN-4×4-24L
|
Ich...2C gesteuertes 5A-Einzel-Ladegerät mit Power Path Management
|
|
SGM41510
|
1 |
Adj (Standard 15.1)
|
3.84 ~ 4.608 |
3.9
|
14
|
0 ~ 5120
|
50 |
- Ja, das ist es.
|
20 |
TQFN-4×4-24L
|
Ich...2C gesteuertes 5A-Einzel-Ladegerät mit Power Path Management
|
|
SGM41511
|
1 | 6.5,10.5,14 | 3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 3000
|
45 |
- Ja, das ist es.
|
20 |
TQFN-4×4-24L
|
Ich...2C gesteuertes 5A-Einzel-Ladegerät mit Power Path Management |
|
SGM41512
|
1 |
6.5,10.5,14
|
3.848 ~ 4.616
|
3.9
|
13.5
|
0 ~ 3000
|
45 |
- Ja, das ist es.
|
20 |
TQFN-4×4-24L
|
Ich...2C gesteuertes 5A-Einzel-Ladegerät mit Power Path Management |
|
SGM41512A
|
1 |
6.5,10.5,14
|
3.848 ~ 4.616
|
3.9
|
13.5
|
0 ~ 3000
|
45 |
- Ja, das ist es.
|
20 |
TQFN-4×4-24L
|
Ich...2C gesteuertes 5A-Einzel-Ladegerät mit Power Path Management |
|
SGM41513/A/D
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624
|
3.9
|
13.5
|
0 ~ 3000
|
38 |
- Ja, das ist es.
|
8.5 |
TQFN-4×4-24L
|
3A Einzell-Ladegerät mit Power Path Management
|
|
SGM41515/A/D
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 3000
|
38 |
- Ja, das ist es.
|
8.5 |
TQFN-4×4-24L
|
3A Einzell-Ladegerät mit Power Path Management
|
|
SGM41515E
|
11 |
6.5,10.5,14
|
3.856 ~ 4.624
|
3.9
|
13.5
|
0 ~ 3000
|
38 |
- Ja, das ist es.
|
8.5 |
TQFN-4×4-24L
|
3A Einzell-Ladegerät mit Power Path Management
|
|
SGM41516D
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 3780
|
55 |
- Ja, das ist es.
|
15 |
WLCSP-2.0×2.4-30B
|
3.78A Einzelzell-Ladegerät mit Stromwegmanagement
|
|
SGM41518
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 1260
|
40 |
- Ja, das ist es.
|
15 |
WLCSP-2.0×2.4-30B
|
1.26Ein Einzelzell-Ladegerät mit Stromwegmanagement
|
|
SGM41519
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 3000
|
38 |
- Ja, das ist es.
|
8.5 |
TQFN-4×4-24L
|
3A Einzell-Ladegerät mit Power Path Management
|
|
SGM41519A
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5
|
0 ~ 3000
|
38 |
- Ja, das ist es.
|
8.5 |
TQFN-4×4-24L
|
3A Einzell-Ladegerät mit Power Path Management
|
|
SGM41521B
|
1 |
6.5,10.5,14
|
3.856 ~ 4.624 |
3.9
|
13.5 |
0 ~ 3000
|
45 |
- Ja, das ist es.
|
20 |
TQFN-4×4-24L
|
Ich...2C gesteuertes 5A-Einzel-Ladegerät mit Power Path Management |
|
SGM41522
|
1 |
13.5
|
4.1 ~ 4.45
|
4.2 | 13.2 |
0 ~ 2500
|
- Ja, das ist es.
|
4.5 |
TDFN-2×3-8BL
|
Kompakter Schalter, 2.5A Standalone Einzelzell-Batterielader mit sicherem und zuverlässigem Laden
|
|
|
SGM41523
|
1 |
13.5
|
4.1 ~ 4.45
|
4.2 | 13.2 |
0 ~ 2500
|
- Ja, das ist es.
|
4.5 |
TDFN-3×3-12L
|
Kompakter Schalter, 2.5A Standalone Einzelzell-Batterielader mit sicherem und zuverlässigem Laden
|
|
|
SGM41524
|
1 |
5.67
|
4.2 ~ 4.5 |
3.5
|
5.5 |
300 ~ 2300
|
15 |
- Ja, das ist es.
|
< 1.4
|
TDFN-2×3-8BL
|
Kompakter Schalter Li+/Poly Batterie-Ladegerät
|
|
SGM41524C
|
1 | 5.67 | 4.2 ~ 4.5 | 3.5 | 5.5 |
300 ~ 2300
|
15 |
- Ja, das ist es.
|
< 1.4
|
TDFN-2×3-8BL
|
Kompakter Schalter Li+/Poly Batterie-Ladegerät
|
|
SGM41544/D
|
1 | 6.5,10.5,14.3 | 3.856 ~ 4.624 | 3.9 |
14
|
0 ~ 5000
|
50 |
- Ja, das ist es.
|
13 |
TQFN-4×4-24L
|
5A Einzell-Ladegerät mit Power Path Management
|
|
SGM41538/B
|
1 bis 4
|
25.7
|
1.024 ~ 19.2
|
4.5
|
24
|
0 ~ 8128
|
50 |
- Ja, das ist es.
|
TQFN-4×4-28BL
|
SMBus Hybrid Power Boost-Modus Batterieladungskontrollen
|
|
|
SGM41575
|
1 bis 4
|
7,12,22,26
|
3 bis 18.8
|
3.6
|
24
|
0 ~ 5000
|
287
|
- Ja, das ist es.
|
22
|
WLCSP-2.97×3.37-56B
|
Ich...2C Steuerung, 1-4 Zellen, 5A voll integriertes Buck-Boost-Batterieladegerät mit enger VDC-Leistungsleitung
|

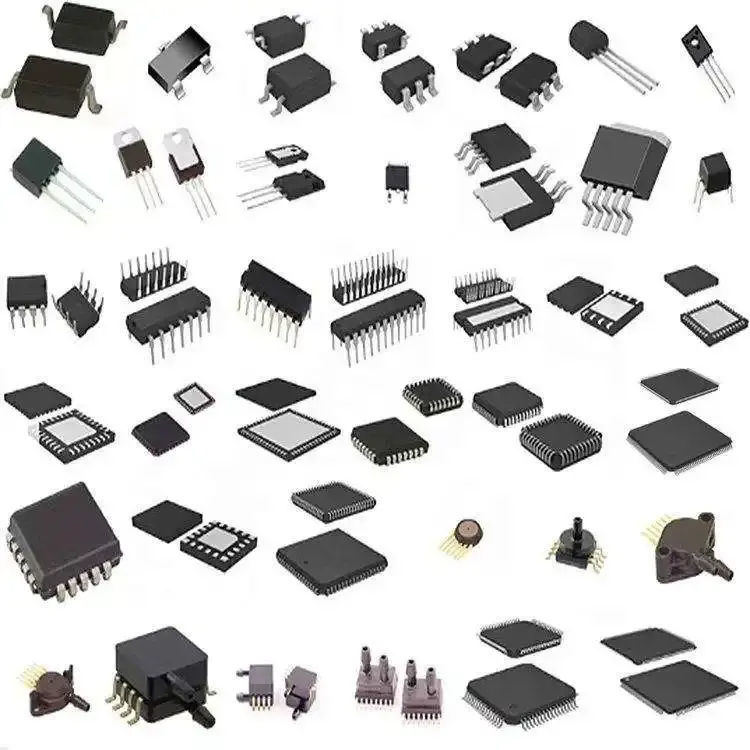

Integrierte Schaltungen (ICs) bilden die Grundlage moderner Elektronik und bieten eine geringe Größe, einen geringen Stromverbrauch, eine hohe Leistungsfähigkeit und hohe Zuverlässigkeit.Sie werden in der Unterhaltungselektronik weit verbreitet, Industrieanwendungen, Kommunikation, Automobilelektronik, medizinische Ausrüstung und Luft- und Raumfahrt-/Verteidigungssysteme.
Uchi Electronics bietet leistungsstarke analoge und gemischte Signalverarbeitungslösungen für industrielle Automatisierung, neue Energie, Automobilindustrie, Kommunikation, Computer,Anwendungen für Unterhaltungselektronik und medizinische Geräte.
Diese Lösung zeigt die Anwendung von integrierten Schaltungen in Smartphones und Tablets.
