Triple-Output AMOLED Display Stromversorgung Integrierter Schaltkreis IC Chip
Produktdetails:
| Herkunftsort: | Dongguan China |
| Markenname: | UCHI |
| Zertifizierung: | Completed |
| Modellnummer: | SGM3836A |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1000 Prozent |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standard |
| Lieferzeit: | 3 Wochen |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 5000pcs |
|
Detailinformationen |
|||
| Spannungen: | -0.3V zu 6V | SW3, VO3 Spannungen: | -0,3V bis 10V |
|---|---|---|---|
| VO2-Spannung: | -6,5 V bis 0,3 V | SW2 Spannung: | -6,5 V bis 5,5 V |
| TQFN-3×3-16L, θJA: | 45℃/W | GRENZSCHICHTTEMPERATUR: | +150℃ |
| Lagertemperaturbereich: | -65 bis +150℃ | Führungs-Temperatur (Löten, 10s): | +260℃ |
| HBM: | 3000 V | CDM: | 1000V |
| Hervorheben: | Triple-Output AMOLED Display IC-Chip,Hochleistungs-Mosfet-IC-Chip,Integrierte Stromversorgungsschraube |
||
Produkt-Beschreibung
Triple-Output AMOLED Display Stromversorgung Integrierter Schaltkreis IC Chip
Der SGM3836A ist für die Betätigung von AMOLED-Displays, die VAVDD, VELVDD und VELVSS benötigen, konzipiert.und ein invertierender Buck-Boost-Wandler VO2 für VELVSSDie Ausgangsspannungen aller drei Konverter können in digitalen Schritten über den digitalen Schnittstellen-Steuerpinn (CTRL) programmiert werden. Der SGM3836A ist in einem grünen TQFN-3×3-16L-Paket erhältlich.Es arbeitet in einem Umgebungstemperaturbereich von -40°C bis +85°C.
Wesentliche Merkmale
● Eingangsspannungsbereich von 2,9 V bis 4,5 V
● Synchroner Antriebskonverter (ELVDD)
- 4,6 V bis 5,0 V Ausgangsspannung mit 100 mV-Schritten
- 4,6 V Ausgangsspannung - 1% Genauigkeit
¢ Ausgangsspannungssensor für Wegverlustkompensation (FBS)
● Synchroner Umdrehungs-Rückwärtsumrichter (ELVSS)
️ -5,4V bis -1,4V Ausgangsspannung mit 100mV-Schritten
-2,5 V Ausgangsspannung -1,2% Genauigkeit bei -2,5 V
● ELVDD und ELVSS kombinierte Ausgangsströmung
bis zu 800mA bei 4,6V/-2,5V (VIN = 3,1V)
bis zu 780mA bei 4,6V/-2,7V (VIN = 3,1V)
¢ bis zu 750mA bei 4,6V/-3,0V (VIN = 3,1V)
bis zu 630mA bei 4,6V/-4,0V (VIN = 3,1V)
bis zu 510mA bei 4,6V/-5,4V (VIN = 3,1V)
● Synchroner Antriebskonverter (AVDD)
Ausgangsspannung von 5,8 V bis 7,9 V mit 300 mV-Schritten
6.1V Ausgangsspannung
Genauigkeit von 1%
- 100mA Ausgangsstromkapazität
● Zwei-Wege-Isolation von VIN und VOUT
● Kurzschlussschutz (SCP)
● Überlastschutz
● Wärmeabschaltung
● VELVSS-Startverzögerung: 10 ms
● Kurzschluss- und OLP-Erkennungszeit: 1 ms

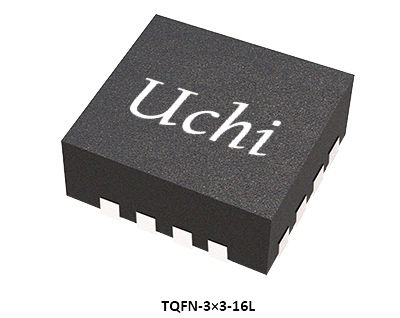

● Erhältlich in einer grünen TQFN-3×3-16L-Verpackung
Anwendungen
Smartphones und Tablets
Aktivmatrix-OLED-Displays
Aktivmatrix-OLED-Displays
Typische Anwendung

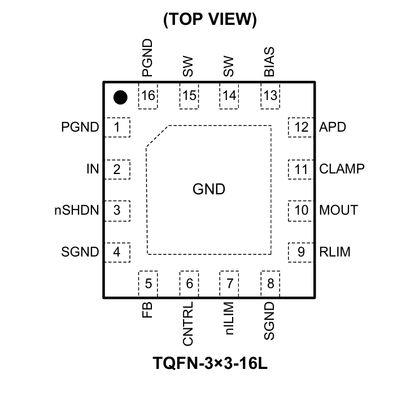

Pin-Konfigurationen
Beschreibung des Pins
Leitfaden zur Produktauswahl
Pin-Konfigurationen
Beschreibung des Pins
Leitfaden zur Produktauswahl
| Teilnummer |
EL Ausgangsstrom
Maximal
(mA)
|
Fahrzeugnummer
Min.
(V)
|
Fahrzeugnummer
Maximal
(V)
|
Ausgabe
Kanalnummer
(V)
|
Kontrolle
Schnittstelle
|
Ausgabe
|
Verpackung
|
Eigenschaften |
|---|---|---|---|---|---|---|---|---|
|
SGM38042B
|
100
|
2.7 | 5.5 | 3 |
Ein Draht
|
Die in Absatz 1 genannte Angabe ist nicht anwendbar.
|
WLCSP-1.51×2.10-15B
|
SIMO, Triple-Output, für tragbare Geräte
|
|
SGM38045
|
70 | 2.7 | 4.8 | 3 |
Ein Draht
|
Die in Absatz 1 genannte Angabe ist nicht anwendbar.
|
WLCSP-1.2×2.4-17B
|
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W
|
|
SGM38046
|
90 | 2.7 | 5.5 | 3 |
Ein Draht
|
Die in Absatz 1 genannte Angabe ist nicht anwendbar.
|
WLCSP-2×2-16B
|
Dreifache Ausgabe für tragbare Geräte
|
|
SGM3851A
|
400 | 2.9 | 4.5 | 3 |
Ein Draht
|
Die in Absatz 1 genannte Angabe ist nicht anwendbar.
|
TQFN-3×3-16L
|
Dreifache Ausgabe für Smartphones
|
|
SGM3836A
|
600 | 2.9 | 4.5 | 3 |
Ein Draht
|
Die in Absatz 1 genannte Angabe ist nicht anwendbar.
|
TQFN-3×3-16L
|
Dreifache Ausgabe für Smartphones
|
|
SGM3837
|
600 | 2.9 | 5 | 3 |
Ein Draht
|
Die in Absatz 1 genannte Angabe ist nicht anwendbar.
|
WLCSP-2.0×2.0-25B
|
Dreifache Ausgabe für Smartphones
|
|
SGM3838
|
700 | 2.5 | 4.8 | 3 |
Ein Draht
|
Die in Absatz 1 genannte Angabe ist nicht anwendbar.
|
WLCSP-2.5×2.5-36B
|
Triple-Output für Smartphones und PADs
|
|
SGM3839
|
1200 | 2.5 | 4.8 | 3 |
Ein Draht
|
Die in Absatz 1 genannte Angabe ist nicht anwendbar.
|
WLCSP-2.90×2.96-49B
|
Triple-Output für Smartphones und PADs
|
|
SGM3842
|
1000 | 2.9 | 4.8 | 4 |
Ein Draht
|
Einheitliche Antriebssysteme für die Antriebsanlage
|
WLCSP-2.5×2.9-42B
|
Vierausgang für Tandem-AMOLED-Display-Smartphones und PADs
|
|
SGM3843
|
1200 | 2.9 | 5 | 6 |
Ich...2C
|
Die in Absatz 1 Buchstabe b genannten Daten werden in der Liste der Daten gespeichert.
|
WLCSP-3.3×3.3-64B
|
Sechs-Ausgabe, für Smartphones und PADs
|
|
SGM3843A
|
1200 | 2.9 | 5 | 6 |
Ein Draht
|
Die in Absatz 1 Buchstabe b genannten Daten werden in der Liste der Daten gespeichert.
|
WLCSP-3.3×3.3-64B
|
Sechs-Ausgabe, für Smartphones und PADs
|
|
SGM3840
|
1000 | 2.5 | 4.8 | 3 |
Ein Draht
|
Die in Absatz 1 genannte Angabe ist nicht anwendbar.
|
WLCSP-2.37×2.37-36B
|
Triple-Output für Smartphones und PADs
|
|
SGM3837S
|
800 | 2.5 | 5 | 3 |
Ein Draht
|
Die in Absatz 1 genannte Angabe ist nicht anwendbar.
|
WLCSP-2×2-25B-A
|
Triple-Output für Smartphones und PADs
|
Integrierte Schaltungen (ICs) bilden die Grundlage moderner Elektronik und bieten eine geringe Größe, einen geringen Stromverbrauch, eine hohe Leistungsfähigkeit und hohe Zuverlässigkeit.Sie werden in der Unterhaltungselektronik weit verbreitet, Industrieanwendungen, Kommunikation, Automobilelektronik, medizinische Ausrüstung und Luft- und Raumfahrt-/Verteidigungssysteme.
Uchi Electronics bietet leistungsstarke analoge und gemischte Signalverarbeitungslösungen für industrielle Automatisierung, neue Energie, Automobilindustrie, Kommunikation, Computer,Anwendungen für Unterhaltungselektronik und medizinische Geräte.
Diese Lösung zeigt die Anwendung von integrierten Schaltungen in Smartphones und Tablets.
