Logische ICs 1-Bit-Bidirectional Spannungs-Level-Translator mit automatischer Richtungsanzeige
Produktdetails:
| Herkunftsort: | Dongguan China |
| Markenname: | UCHI |
| Zertifizierung: | Completed |
| Modellnummer: | SGM4554 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1000 Prozent |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standard |
| Lieferzeit: | 3 Wochen |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 5000pcs |
|
Detailinformationen |
|||
| Versorgungsspannung VCCA, VCCBRange: | -0.3V zu 6V | Eingangsspannungsbereich, VI(1): | -0.3V zu 6V |
|---|---|---|---|
| Eingegebener Klammernstrom, IIK (VI < 0): | -50mA | Ausgangsklemmenstrom, IOK (VO < 0): | -50mA |
| Dauerleistungsstrom, IO: | ±50mA | GRENZSCHICHTTEMPERATUR: | +150℃ |
| Lagertemperaturbereich: | -65℃ zu +150℃ | Führungs-Temperatur (Löten, 10s): | +260℃ |
| HBM: | 4000V | mm: | 400V |
| Hervorheben: | Ein-Bit-Bidirectional Spannungsübersetzer,Automatische Richtungsanzeige Logik-IC,Hochleistungs-MOSFET-Spannungsumwandler |
||
Produkt-Beschreibung
Logik-ICs 1-Bit bidirektionaler Spannungspegelübersetzer mit automatischer Richtungserkennung

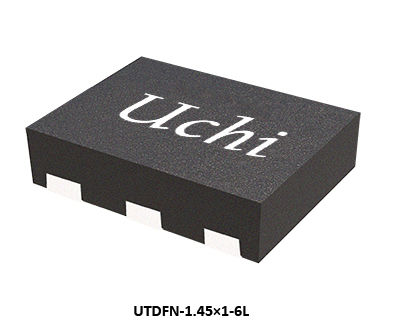

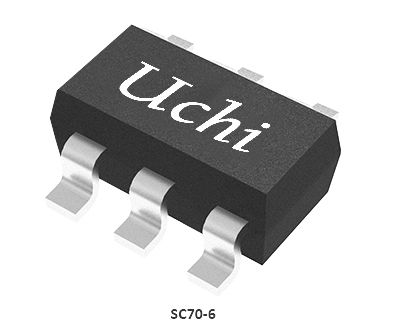

Der SGM4554 ist ein nicht invertierender bidirektionaler 1-Bit-Spannungspegelumsetzer mit zwei unabhängig konfigurierbaren Stromversorgungsleitungen. Die A- und B-Ports verfolgen die VCCA-Versorgung bzw. die VCCB-Versorgung. Der Versorgungsspannungsbereich beträgt 1,2 V bis 5,0 V für den A-Anschluss und 1,65 V bis 5,5 V für den B-Anschluss. Das Gerät bietet eine bidirektionale Übersetzungsfunktion zwischen den verschiedenen Spannungsknoten (einschließlich 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V und 5 V). Der SGM4554 verfügt über eine Ausgangsaktivierungsfunktion (OE), die die Ausgangszustände steuert. Wenn OE auf Low geht, gehen alle Ausgänge in den Zustand hoher Impedanz über. Der OE sollte über einen Pulldown-Widerstand mit GND verbunden werden, und der minimale Widerstandswert hängt von der Stromquellenfähigkeit des Treibers ab. Der SGM4554 ist in den Gehäusen Green UTDFN-1,45×1-6 und SC70-6 erhältlich. Der Betrieb erfolgt in einem Umgebungstemperaturbereich von -40℃ bis +85℃.
Hauptmerkmale
● Spannungsbereich der Stromversorgung (VCCA ≤ VCCB)
A-Anschluss: 1,2 V bis 5,0 V
B-Anschluss: 1,65 V bis 5,5 V
● Unterstützt VCCA- oder VCCB-Isolation
Wenn VCCA oder VCCB niedrig ist, wechselt das Gerät in den Abschaltmodus
● OE-Eingangsschaltung bezogen auf VCCA
● Unterstützt die teilweise Abschaltfunktion
● Unterstützt Push-Pull-Ausgabe
● Geringer Stromverbrauch
● -40℃ bis +85℃ Betriebstemperaturbereich
● Erhältlich in den grünen UTDFN-1,45×1-6L- und SC70-6-Paketen
Anwendungen
Universeller asynchroner Empfänger/Sender
Allzweck-E/A (GPIO)
Allzweck-E/A (GPIO)
Typische Anwendung
Pin-Konfigurationen
StiftBeschreibung
Leitfaden zur Produktauswahl
|
Übersetzer
pro
Paket
|
Teilenummer |
Daten
Rate
(Mbps)
|
Vcc
(V)
|
VL
Reichweite
(V)
|
VCCA
Reichweite
(V)
|
VCCB
Reichweite
(V)
|
Bidirektional
|
VCC
Abschalten
E/A-Status
|
ICC abschalten
Max
(μA)
|
Logik
Ausgabe
|
Paket
|
Merkmale |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM4554 | 100 | 1,2 ~ 5,0 | 1,65~5,5 | Ja | Hi-Z | 10 | Push-Pull |
SC70-6,UTDFN-1,45×1-6L
|
GPIO Level Shifter
|
||
| 1 | SGM4555 | 2,7~5,5 | 1,4 ~ 5,5 | Ja | Niedrig |
TQFN-2×2-12L,TQFN-3×3-16L
|
Kartenschnittstelle
|
|||||
| 2 | SGM4556 | 100 | 1,2 ~ 5,0 | 1,65~5,5 | Ja | Hi-Z | 10 | Push-Pul |
SOT-23-8,XTDFN-1,4×1-8L
|
GPIO Level Shifter
|
||
| 2 | SGM4558 | 2,7~5,5 | 1,4 ~ 5,5 | Ja | Niedrig | 2 |
XTDFN-1,35×1-8L
|
SIM-/Smartcard-Schnittstelle
|
||||
| 1 | SGM4560 | 3,3 ~ 5,5 | 1,6~5,5 | Ja | Niedrig | 8 |
TSSOP-14
|
CA-Kartenschnittstelle
|
||||
| 1 | SGM4561 | 5,0~5,5 | 1,6~5,5 | Ja | Niedrig |
MSOP-10
|
HDMI-Schnittstelle
|
|||||
| 4 | SGM4563 | 100 | 1,2 ~ 5,5 | 1,65~5,5 | NEIN | Hi-Z | 5 | Push-Pul |
SOIC-14,UTQFN-1,8×1,8-12L
|
SPI-Bus oder UART-Schnittstelle
|
||
| 4 | SGM4564 | 100 | 1,2 ~ 5,5 | 1,65~5,5 | Ja | Hi-Z | 12/9 | Push-Pul |
SOIC-14,UTQFN-1,8×1,8-12L,TQFN-2×2-12L
|
GPIO Level Shifter
|
||
| 1 | SGM4565 | 1,08~1,98 | 1,62~3,6 | Ja | Niedrig | Open-Drain |
UTQFN-1,8×1,4-10L,WLCSP-1,06×1,06-9B
|
SIM-Karten-Schnittstellen-Level-Übersetzer
|
||||
| 6 | SGM4566 | 100 | 1,2 ~ 5,5 | 1,65~5,5 | Ja | Hi-Z | 12/9 | Push-Pul |
TSSOP-16,TQFN-2,6×1,8-16L
|
GPIO Level Shifter
|
||
| 8 | SGM4568 | 100 | 1,2 ~ 5,5 | 1,65~5,5 | Ja | Hi-Z | 12/9 | Push-Pul |
TSSOP-20,TQFN-3×3-20L
|
GPIO Level Shifter
|
||
| 4 | SGM4570Q | 24/2 | 1,65~3,6 | 2,3 ~ 5,5 | Ja | Hi-Z | Open-Drain/Push-Pull |
TSSOP-14
|
Automobil-Transceiver mit Open-Drain und Dual-Versorgung
|
|||
| 4 | SGM4573 | 24/2 | 1,65~3,6 | 2,3 ~ 5,5 | Ja | Hi-Z | Open-Drain/Push-Pull |
TSSOP-14,TQFN-3,5×3,5-14AL
|
Open-Drain-Transceiver mit Dual-Versorgung
|
|||
| 4 | SGM4574 | 24/2 | 1,65~5,5 | 2,3 ~ 5,5 | Ja | Hi-Z | Open-Drain/Push-Pull |
SOIC-14,UTQFN-1,8×1,8-12L,TQFN-2×2-12,TQFN-3,5×3,5-14AL
|
GPIO Level Shifter
|
|||
| 6 | SGM4576 | 24/2 | 1,65~5,5 | 2,3 ~ 5,5 | Ja | Hi-Z | Open-Drain/Push-Pull |
TQFN-2,6×1,8-16L
|
GPIO Level Shifter
|
|||
| 8 | SGM4578 | 24/2 | 1,65~5,5 | 2,3 ~ 5,5 | Ja | Hi-Z | Open-Drain/Push-Pull |
TSSOP-20,TQFN-3×3-20L
|
GPIO Level Shifter
|
|||
| 15 | SGM4590 | 2,5~5,5 | NEIN |
TQFN-4×4-32L
|
GOA Panel 15-Kanal-Levelshifter
|
|||||||
| 4 | SGM4T245 | 1,2 ~ 5,0 | 1,2 ~ 5,0 | Ja | Hi-Z | Push-Pul |
TSSOP-16,TQFN-2,6×1,8-16L
|
4-Bit-Transceiver mit Dual-Versorgung
|
||||
| 8 | SGM8T245 | 1,2 ~ 5,0 | 1,2 ~ 5,0 | Ja | Hi-Z | Push-Pul |
TSSOP-24,TQFN-5,5×3,5-24L
|
8-Bit-Transceiver mit Dual-Versorgung
|
||||
| 8 | SGM8T245S | 1,2 ~ 5,5 | 1,2 ~ 5,5 | Ja | Hi-Z | Push-Pul |
TSSOP-24,TQFN-5,5×3,5-24L
|
8-Bit Dual-Supply-Bus-Transceiver
|
Integrierte Schaltkreise (ICs) dienen als Grundlage moderner Elektronik und bieten geringe Größe, geringen Stromverbrauch, starke Leistung und hohe Zuverlässigkeit. Sie werden häufig in der Unterhaltungselektronik, in Industrieanwendungen, in der Kommunikation, in der Automobilelektronik, in medizinischen Geräten sowie in Luft- und Raumfahrt-/Verteidigungssystemen eingesetzt.
Uchi Electronics bietet leistungsstarke Analog- und Mixed-Signal-Verarbeitungslösungen für Anwendungen in den Bereichen Industrieautomation, neue Energie, Automobil, Kommunikation, Computer, Unterhaltungselektronik und medizinische Geräte.
Diese Lösung demonstriert die integrierte Schaltungsanwendung des digitalen Ausgangsmoduls. Wenn Sie Hilfe bei der Auswahl des richtigen Produkts benötigen, wenden Sie sich bitte an unser technisches Support-Team.
