12-Eingang, 9-Ausgang Video-Switch Matrix mit Ausgangs-Treiber, Input-Klemme und Bias-Schaltkreis Integrierter Schaltkreis IC
Produktdetails:
| Herkunftsort: | Dongguan China |
| Markenname: | UCHI |
| Zertifizierung: | Completed |
| Modellnummer: | SGM6501 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1000 Prozent |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standard |
| Lieferzeit: | 3 Wochen |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 5000pcs |
|
Detailinformationen |
|||
| Versorgungsspannungsbereich (DC): | -0.3V zu 6V | Analoger und digitaler Eingangs-/Ausgangsspannungsbereich: | -0,3 V bis VCC + 0,3 V |
|---|---|---|---|
| Ausgangsstrom pro Kanal: | 40mA (maximal) | GRENZSCHICHTTEMPERATUR: | +150℃ |
| Lagertemperaturbereich: | -65℃ zu +150℃ | Führungs-Temperatur (Löten, 10s): | +260℃ |
| HBM (SSOP-28): | 8000 V | HBM (TSSOP-28): | 7000V |
| CDM: | 2000V | mm: | 400V |
| Hervorheben: | 12-Eingabe-Video-Switch-Matrix-IC,9-Ausgangs-Videoschalter mit Treibern,integrierte Schaltung mit Verzerrungsschaltung |
||
Produkt-Beschreibung
Videoschaltmatrix mit 12 Eingängen und 9 Ausgängen, Ausgangstreibern, Eingangsklemme und integriertem Bias-Schaltkreis-IC
Die SGM6501 ist eine Video-Schaltmatrix mit 12 Eingangskanälen und 9 Ausgangskanälen. Die Architektur ermöglicht die Weiterleitung aller 12 Eingänge an jeden der 9 Ausgänge und unterstützt die Umschaltung von einem Eingang zu einem Ausgang oder von einem Eingang zu mehreren Ausgängen. Die Routing-Karte wird über eine I2C-kompatible serielle Schnittstelle konfiguriert. Der SGM6501 verfügt über die Eingangsklemmenfunktion und Vorspannungsschaltung, der Eingangsklemmen- oder Vorspannungsmodus ist über die I2C-Schnittstelle wählbar. Die integrierte Klemme wird von jedem Eingang unterstützt. Die Funktion besteht darin, den Synchronisationspegel des Videoausgangs auf etwa 600 mV einzustellen. Wenn kein Synchronisationssignal (Chroma, Pb, Pr) vorhanden ist, wird der Eingang um etwa 1,3 V vorgespannt, was der Mitte des Eingangsspannungsbereichs entspricht. Der SGM6501 ist in den grünen SSOP-28- und TSSOP-28-Gehäusen erhältlich. Der Betrieb erfolgt in einem Umgebungstemperaturbereich von -40℃ bis +85℃.
Hauptmerkmale
● Einzelversorgungsspannungsbereich: 3,1 V bis 5,5 V
● 12 × 9 Crosspoint-Schaltmatrix
● Unterstützt Standard Definition (SD), ProgressiveScan (PS) und High Definition (HD) Video
● -3 dB Bandbreite: 84 MHz
● Geringes Übersprechen: -74 dB bei 1 MHz
● Programmierbare Verstärkungsoptionen: 6 dB, 7 dB, 8 dB oder 9 dB
● Eingangsvorspannungsschaltung und Eingangsklemmfunktion
● Unterstützt die serielle I2C-Schnittstelle
● Doppellast-75-Ω-Ausgangstreiber
● AC- oder DC-gekoppelte Ein- und Ausgänge

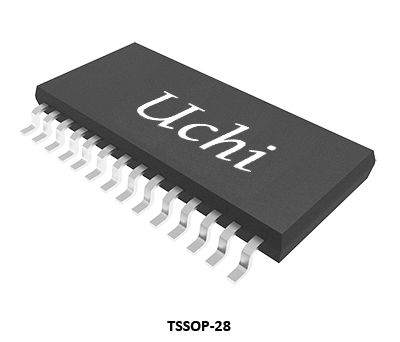

● Erhältlich in den grünen SSOP-28- und TSSOP-28-Paketen
Anwendungen
Sicherheit und Überwachung
TV und HDTV
Automotive-Entertainment-System
Medienzentren
Video-Routing
Kabel- und Satelliten-Set-Top-Boxen
TV und HDTV
Automotive-Entertainment-System
Medienzentren
Video-Routing
Kabel- und Satelliten-Set-Top-Boxen
Pin-Konfigurationen und Pin-Beschreibung
Leitfaden zur Produktauswahl
| Teilenummer | Typ |
Vcc
(V)
|
Bandbreite
@-3dB
(MHz)
|
Kontrolle
Schnittstelle
|
RON
(Ω)
|
RON
Ebenheit
(Ω)
|
CON
(pF)
|
COFF
CS/CD
(pF)
|
Übersprechen
Typ
(dB)
|
Ladungsinjektion
Typ
(pC)
|
Paket
|
Merkmale |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM6501 | 12×9 | 3.1~5.5 | 84 |
ICH2C |
-74 |
SSOP-28,TSSOP-28
|
12×9, gepuffert
|
|||||
| SGM6502 | 8×6 | 3.1~5.5 | 88 |
ICH2C |
-77 |
TSSOP-24
|
8×6, gepuffert
|
|||||
| SGM6503 | 1,8~5,5 | 400 |
E/A |
3,5/0,45 | 12/185 | -80 | 3*80 |
TQFN-3×3-20L
|
SIM-I/F-Tausch
|
|||
| SGM6504 | (2:2)×4 | 1,8~5,5 | 400 | E/A | 12 | 3.5 | 12 | -80 | 2.5 |
TQFN-3×3-20L
|
4-2:2, Passiver Wechsel
|
|
| SGM6505 | (1:2)×6 | 2~5 | 450 | E/A | 8.5 | 4.5 | 15 | 4/9 | -55 | 1.2 |
TSSOP-24,TQFN-4×4-24L
|
Sechs Kanäle 1:2 Multiplexer
|
| SGM6510 | 16×4 | 2,7~5,5 | 120 | ICH2C | 30 | 8 | 40 | -110 | 7 |
TSSOP-28,TQFN-4×4-28L
|
16×4, Passiv
|
|
| SGM6511 | 16×8 | 2,7~5,5 | 120 | ICH2C | 30 | 8 | 50 | -110 | 7 |
TQFN-5×5-32L,LQFP-7×7-32L
|
16×8, Passiv
|
|
| SGM6512 | 1:16 | 3.3~13.2 | 80 | E/A | 24 | 12 | 75 | 8/70 | -70 | 25 |
TQFN-5×5-32L,TSSOP-28
|
1:16, Multiplexer
|
| SGM6513 | (1:8)×2 | 3.3~13.2 | 135 | E/A | 24 | 12 | 50 | 8/36 | -70 | 25 |
TQFN-5×5-32L,TSSOP-28
|
Dual 1:8, Multiplexer
|
| SGM6514 | 16×8 | 2,7~5,5 | 250 | ICH2C | 30 | 8 | 50 | -110 | 7 |
LQFP-7×7-32L
|
Hohe Geschwindigkeit, 16×8, Passiv, I2C-Schnittstelle
|
|
| SGM6515 | 1:8 | 3.3~13.2 | 80 | E/A | 24 | 12 | 75 | 8/70 | -70 | 25 |
TSSOP-16
|
1:8, Multiplexer
|
| SGM6516 | 16×8 | 4,5~13,2 | 45 | E/A | 40 | 65 | 25 | -47 |
LQFP-10×10-44L
|
16×8, Passiv
|
||
| SGM65231 | SPST×8 | 2,3 ~ 3,6 | 500 | E/A | 4.5 | 17.2 | 13.5 |
TQFN-4,5×3,5-20L,TSSOP-20
|
8-Bit-SPST-Busschalter mit niedriger Spannung und hoher Bandbreite
|
|||
| SGM65232 | (1:2)×32 | 3.3~5 | 100 | E/A | 11 | 26 | 13 | -60 |
LQFP-14×14-100L
|
Hochgeschwindigkeits-32-Bit-2:1-Bus-Multiplexer
|
||
| SGM6533 | (1:3)×3 | 2,5~5,5 | 350 | E/A | 7 | -60 |
TQFN-3×3-20L,TSSOP-20
|
Hochgeschwindigkeits-3-1:3-Multiplexer
|
||||
| SGM7220 | Typ C | 2,7~5 | E/A,ICH2C |
UTQFN-1,6×1,6-12L
|
USB-Typ-C-Konfiguration, Kanallogik und Portsteuerung
|
|||||||
| SGM7232 | (1:3)×2 | 2,7~4,3 | 380/400 | E/A | 4/9 | 18 | 7 | -90 |
UTQFN-2,2×1,4-12L
|
Hochgeschwindigkeits-2-1:3-Multiplexer
|
||
| SGM7300A/B | 2:1 | 3,0 ~ 3,6 | 9000/12000 | E/A | 5 | 1.5 |
TLGA-2,5×4,5-20L
|
3,3 V, differenzielle 2-Kanal-2:1-Multiplexer-/Demultiplexer-Schalter
|

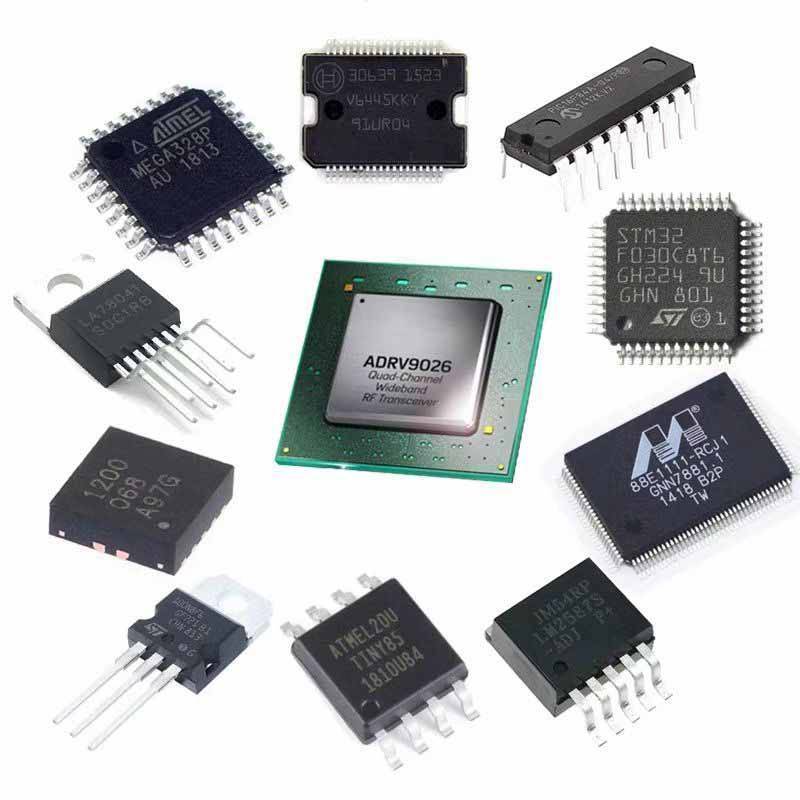

Integrierte Schaltkreise (ICs) dienen als Grundlage moderner Elektronik und bieten geringe Größe, geringen Stromverbrauch, starke Leistung und hohe Zuverlässigkeit. Sie werden häufig in der Unterhaltungselektronik, in Industrieanwendungen, in der Kommunikation, in der Automobilelektronik, in medizinischen Geräten sowie in Luft- und Raumfahrt-/Verteidigungssystemen eingesetzt.
Uchi Electronics bietet leistungsstarke Analog- und Mixed-Signal-Verarbeitungslösungen für Anwendungen in den Bereichen Industrieautomation, neue Energie, Automobil, Kommunikation, Computer, Unterhaltungselektronik und medizinische Geräte.
Diese Lösung demonstriert die Anwendung integrierter Schaltkreise in Serversystemen. Wenn Sie Hilfe bei der Auswahl des richtigen Produkts benötigen, wenden Sie sich bitte an unser technisches Support-Team.
