Capless 2Vrms bis 3Vrms Leitungstreiber mit verstellbarem Verstärkungs-Integrationskreislauf
Produktdetails:
| Herkunftsort: | Dongguan China |
| Markenname: | UCHI |
| Zertifizierung: | Completed |
| Modellnummer: | SGM8902 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1000 Prozent |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standard |
| Lieferzeit: | 3 Wochen |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 5000pcs |
|
Detailinformationen |
|||
| Versorgungsspannung: | -0.3V zu 6V | Eingangsspannung: | VSS - 0,3 V bis VDD + 0,3 V |
|---|---|---|---|
| Mindestlastimpedanz (RL): | 600Ω | En zu Boden: | -0.3V zu VDD + 0.3V |
| GRENZSCHICHTTEMPERATUR: | +150℃ | Lagertemperaturbereich: | -65℃ zu +150℃ |
| Führungs-Temperatur (Löten, 10s): | +260℃ | HBM: | 4000V |
| CDM: | 1000V | mm: | 300 V |
| Hervorheben: | 2Vrms bis 3Vrms Linienbetreiber-IC,integrierte Schaltung mit verstellbarer Verstärkung,Hochleistungs-MOSFET-Leitungstreiber |
||
Produkt-Beschreibung
Capless 2Vrms bis 3Vrms Leitungstreiber mit verstellbarem Verstärkungs-Integrationskreislauf
Der SGM8902 ist ein 2Vrms bis 3Vrms Pop/Click-Freestereo-Line-Treiber.Das Capless-Design kann Leistungsgleichstrom blockierende Kondensatoren für eine geringere Komponentenzahl und niedrige Kosten eliminieren..Der SGM8902 verfügt über Differenzialinputs und kann 2Vrms in eine Last von 2,5kΩ mit einer Versorgungsspannung von 3,3V treiben.Die Verstärkung kann durch externe Verstärkungswiderstände von ±1V/V auf ±10V/V eingestellt werden, was auch die Einführung eines Filters mit niedrigem Durchgang zweiter Ordnung zur Ergänzung der Konverter von SOC und DAC ermöglicht..SGM8902 benötigt keine Stromversorgung. Eine integrierte Ladepumpe erzeugt eine 2Vrms Ausgangsnegative Strombahn, die einen sauberen, pop/click-freien Bodenverschiebung bietet.Der SGM8902 ist in einem grünen TSSOP-14 Paket erhältlich.Es arbeitet in einem Umgebungstemperaturbereich von -40°C bis +85°C.
Wesentliche Merkmale
● Versorgungsspannungsbereich: 3 V bis 5,5 V
● Ausgangsspannung auf 2,5 kΩ
2 Vrms bei 3,3 V Versorgungsspannung
3Vrms bei 5V Versorgungsspannung
● Kappenlose Struktur
️ Pop/Click-frei
Verringert die Leistung von Gleichspannungskondensatoren
️ Bietet eine flache Frequenzantwort
● Differentielle Eingänge
● Geräuscharme Umgebung und THD
¢ SNR = 114 dB (TYP)
¢ VN = 5,5 μVrms (TYP)
¢ THD+N = 0,001% (f = 1 kHz)
● Betriebstemperaturbereich von -40°C bis +85°C

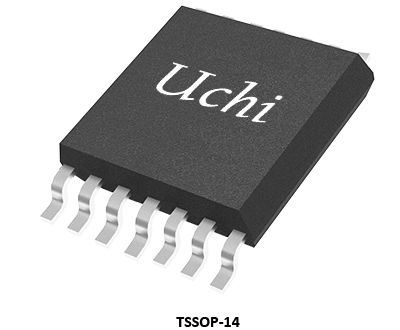

● Erhältlich in einem grünen TSSOP-14 Paket
Anwendungen
LCD-Fernseher
Set-Top-Box
Heimkino
Blu-Ray-DVD-Player
Set-Top-Box
Heimkino
Blu-Ray-DVD-Player
Typischer Betriebskreis
Pin-Konfigurationen
Pin-Konfigurationen
Leitfaden zur Produktauswahl
| Teilnummer | Ausgangsspannung
RL = 2,5kΩ
THD = 1%, VCC = 5,0V
|
Ausgangsspannung
RL = 2,5kΩ
THD = 1%, VCC = 3,3 V
|
Stereo
oder
Mono
|
Vcc
(V)
|
Differential
Eingabe
|
Abschaltung
Die Logik
|
Abschaltung
Strom
(μA)
|
Klick-Pop
Unterdrückung
|
Paket
|
Eigenschaften |
|---|---|---|---|---|---|---|---|---|---|---|
| SGM8902 | 30,05 Vms | 20,05 Vms | Stereo | 3.0 bis 5.5 | - Ja, das ist es. |
Aktiv niedrig
|
130 | - Ja, das ist es. |
TSSOP-14
|
600OhmAudio-Leitung Treiber
|
| SGM8903 | 30,05 Vms | 20,05 Vms | Stereo | 3.0 bis 5.5 | - Ja, das ist es. | Aktiv niedrig | 130 | - Ja, das ist es. |
TSSOP-14
|
600OhmAudio-Leitungstreiber mit UVP-Funktion
|
| SGM8904 | 30,05 Vms | 20,05 Vms | Stereo | 3.0 bis 5.5 | - Nein. | Aktiv niedrig | 130 | - Ja, das ist es. |
MSOP-10
|
600OhmAudio-Leitungstreiber mit UVP-Funktion
|
| SGM8905 | 30,05 Vms | 20,05 Vms | Stereo | 3.0 bis 5.5 | - Nein. | Aktiv niedrig | 130 | - Ja, das ist es. |
MSOP-10 (Exponierte Plattform)
|
600OhmAudio-Leitungstreiber mit UVP-Funktion |
| SGM8909 | 3.05 Vms | 2.05 Vms | Stereo | 3.0 bis 5.5 | - Nein. | Aktiv niedrig | 3400 | - Ja, das ist es. | TSSOP-14 |
Audio-Linienbetreiber mit Schalt-/Ausschalt-Zeitregelung
|
| SGM89000 | 20,05 Vms | Stereo | 3.0 bis 5.5 | - Ja, das ist es. | Aktiv niedrig | 130 | - Ja, das ist es. | TSSOP-14 | 600OhmAudio-Leitungstreiber mit UVP-Funktion | |
| SGM89111 | 30,05 Vms | 20,05 Vms | Stereo | 3.0 bis 5.5 | - Ja, das ist es. | Aktiv niedrig | - Ja, das ist es. | TSSOP-20 |
Audio-Linien-Treiber mit Video-Treiber
|
|
| SGM89112 | 30,05 Vms | 20,05 Vms | Stereo | 3.0 bis 5.5 | - Nein. | Aktiv niedrig | - Ja, das ist es. | TSSOP-16 | Audio-Linien-Treiber mit Video-Treiber |
Anmerkung: † RL= 600Ω
Integrierte Schaltungen (ICs) bilden die Grundlage moderner Elektronik und bieten eine geringe Größe, einen geringen Stromverbrauch, eine hohe Leistungsfähigkeit und hohe Zuverlässigkeit.Sie werden in der Unterhaltungselektronik weit verbreitet, Industrieanwendungen, Kommunikation, Automobilelektronik, medizinische Ausrüstung und Luft- und Raumfahrt-/Verteidigungssysteme.
Uchi Electronics bietet leistungsstarke analoge und gemischte Signalverarbeitungslösungen für industrielle Automatisierung, neue Energie, Automobilindustrie, Kommunikation, Computer,Anwendungen für Unterhaltungselektronik und medizinische Geräte.
Diese Lösung zeigt die Anwendung von integrierten Schaltungen in Laptops und Desktop-Computern.
