Hochspannungsschienen-zu-Schienen-Ausgabe Betriebsverstärker Integrierte Schaltkreis-IC
Produktdetails:
| Herkunftsort: | Dongguan China |
| Markenname: | UCHI |
| Zertifizierung: | Completed |
| Modellnummer: | SGM8271/8272/8274 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1000 Prozent |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standard |
| Lieferzeit: | 3 Wochen |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 5000pcs |
|
Detailinformationen |
|||
| Versorgungsspannung: | 40V | Eingegebener Gleichtakt-Spannungsbereich: | (-VS) – 0,1 V bis (+VS) – 1,5 V |
|---|---|---|---|
| Eingangs-/Ausgangsspannungsbereich: | (-VS) - 0,3 V bis (+VS) + 0,3 V | Differenziale Eingangsspannung: | 1,5V |
| GRENZSCHICHTTEMPERATUR: | +150℃ | Lagertemperaturbereich: | -65℃ zu +150℃ |
| Führungs-Temperatur (Löten, 10s): | +260℃ | HBM: | 4000V |
| MM (SGM8271/2): | 150 V | MM (SGM8274): | 300 V |
| Betriebstemperaturbereich: | -40 ℃ bis +85 ℃ | ||
| Hervorheben: | mit einer Leistung von mehr als 50 kVA,Hv op amp ic,Hochspannungsschiene auf Schiene |
||
Produkt-Beschreibung
Hochspannungs-Rail-to-Rail-Ausgangs-Operationsverstärker mit integriertem Schaltkreis-IC

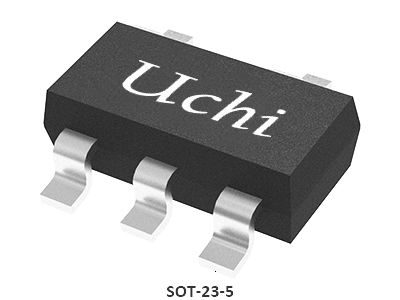

SGM8271 (einzeln), SGM8272 (zweifach) und SGM8274 (vierfach) sind Hochspannungs-Operationsverstärker, die mit einer Einzelversorgung von 4,5 V bis 36 V oder mit einer Doppelversorgung von ±2,25 V bis ±18 V betrieben werden können. Sie bieten einen großen Eingangs-Gleichtaktspannungsbereich und einen Rail-to-Rail-Ausgangsspannungshub. Der SGM8271/2/4 bietet eine hohe Anstiegsgeschwindigkeit, einen geringen Offset, Drift und Ruhestrom. Der SGM8271 ist in den Gehäusen Green SOT-23-5, MSOP-8 und SOIC-8 erhältlich. Der SGM8272 ist in den Gehäusen Green SOIC-8 und MSOP-8 erhältlich. Der SGM8274 ist in den Gehäusen Green SOIC-14 und TSSOP-14 erhältlich. Sie sind für den erweiterten Temperaturbereich von -40℃ bis +125℃ spezifiziert.
Hauptmerkmale
• Rail-to-Rail-Ausgang
• Großer Eingangs-Gleichtaktspannungsbereich
• Niedrige Offsetspannung: 3 mV (MAX)
• Niedriger Eingangsruhestrom
• Niedriger Eingangs-Offsetstrom
• Niedriger Ruhestrom: 150 µA/Verstärker
• Ausgangskurzschlussschutz • Hohe Eingangsimpedanz
• Hohe Anstiegsgeschwindigkeit: 7 V/µs
• Kleine Verpackung: SGM8271 erhältlich in grünen SOT-23-5-, MSOP-8- und SOIC-8-Gehäusen. SGM8272 erhältlich in grünen MSOP-8- und SOIC-8-Gehäusen. SGM8274 erhältlich in grünen TSSOP-14- und SOIC-14-Gehäusen
Anwendungen
Hochohmiger Sensor
Präzisionsinstrumentierung
Fotodiodenverstärker
Phasenregelkreisfilter
High-End, professionelles Audio
Medizinisch
ASS
DAC-Ausgangsverstärker
Präzisionsinstrumentierung
Fotodiodenverstärker
Phasenregelkreisfilter
High-End, professionelles Audio
Medizinisch
ASS
DAC-Ausgangsverstärker

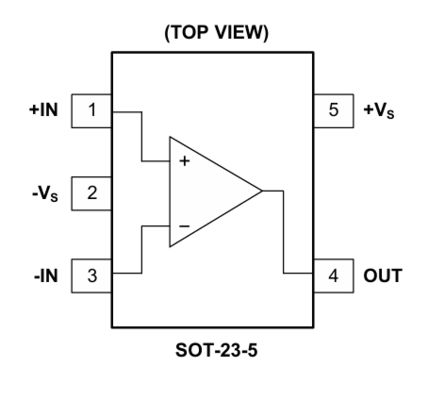

Pin-Konfigurationen
Leitfaden zur Produktauswahl
| Verstärker pro Paket | Teilenummer | IQ/Verstärkertyp (μA) | Abschalten | VCC(V) | GBP-Typ (kHz) | Anstiegsgeschwindigkeitstyp (V/ms) | Rauschen 0,1 Hz ~ 10 Hz (μVPP) | ENOISE Typ @1kHz (nV/√Hz) | VOS Max @25℃ (mV) | TC des VOS-Typs (μV/℃) | IB-Typ (pA) | AVO-Typ (dB) | CMRR-Typ (dB) | Rail-to-Rail-Eingang | Rail-to-Rail-Ausgang | Paket | Merkmale |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8271 | 150 | NEIN | 4,5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | NEIN | Ja |
SOT-23-5,SOIC-8,MSOP-8
|
1,4 MHz, 7 V/μs, geringer Stromverbrauch, Rail-to-Rail-Ausgang
|
|
| 2 | SGM8272 | 150 | NEIN | 4,5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | NEIN | Ja |
SOIC-8,MSOP-8
|
1,4 MHz, 7 V/μs, geringer Stromverbrauch, Rail-to-Rail-Ausgang
|
|
| 4 | SGM8274 | 150 | NEIN | 4,5~36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | NEIN | Ja |
SOIC-14, TSSOP-14
|
1,4 MHz, 7 V/μs, geringer Stromverbrauch, Rail-to-Rail-Ausgang
|
|
| 1 | SGM8521 | 5.5 | NEIN | 2.1~5.5 | 0,15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | Ja | Ja |
SOT-23-5,SOIC-8
|
Niedriger Ruhestrom, Mikroleistung, Rail-to-Rail-Eingang und -Ausgang
|
|
| 2 | SGM8522 | 5.5 | NEIN | 2.1~5.5 | 0,15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | Ja | Ja |
SOIC-8,MSOP-8
|
Niedriger Ruhestrom, Mikroleistung, Rail-to-Rail-Eingang und -Ausgang
|
|
| 4 | SGM8524 | 5.5 | NEIN | 2.1~5.5 | 0,15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | Ja | Ja |
SOIC-14, TSSOP-14
|
Niedriger Ruhestrom, Mikroleistung, Rail-to-Rail-Eingang und -Ausgang
|
|
| 1 | SGM8531 | 18 | NEIN | 2.1~5.5 | 0,5 | 200 | 33 | 3.5 | 1.7 | 0,5 | 104 | 75 | Ja | Ja |
SOT-23-5,SOIC-8
|
Niedriger Ruhestrom, Mikroleistung, Rail-to-Rail-Eingang und -Ausgang
|
|
| 2 | SGM8532 | 18 | NEIN | 2.1~5.5 | 0,5 | 200 | 33 | 3.5 | 1.7 | 0,5 | 104 | 75 | Ja | Ja |
SOIC-8,MSOP-8
|
Niedriger Ruhestrom, Mikroleistung, Rail-to-Rail-Eingang und -Ausgang
|
|
| 4 | SGM8534 | 18 | NEIN | 2.1~5.5 | 0,5 | 200 | 33 | 3.5 | 1.7 | 0,5 | 104 | 75 | Ja | Ja |
SOIC-14, TSSOP-14
|
Niedriger Ruhestrom, Mikroleistung, Rail-to-Rail-Eingang und -Ausgang
|
|
| 1 | SGM8535 | 80 | NEIN | 1,8~5,5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | NEIN | Ja |
SOT-23-5,SC70-5,SOIC-8,MSOP-8
|
1,5 MHz, 1,8 V, stabiler Unity-Gain, Rail-to-Rail-Ausgang
|
|
| 2 | SGM8536 | 80 | NEIN | 1,8~5,5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | NEIN | Ja |
SOIC-8,MSOP-8
|
1,5 MHz, 1,8 V, stabiler Unity-Gain, Rail-to-Rail-Ausgang
|
|
| 1 | SGM8537 | 80 | Ja | 1,8~5,5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | NEIN | Ja |
SOT-23-6,SOIC-8,MSOP-8
|
1,5 MHz, 1,8 V, stabiler Unity-Gain, Rail-to-Rail-Ausgang
|
|
| 4 | SGM8538 | 80 | NEIN | 1,8~5,5 | 1.5 | 800 | 30 | 3.4 | 1.5 | 3 | 103 | 85 | NEIN | Ja |
SOIC-14, TSSOP-14
|
1,5 MHz, 1,8 V, stabiler Unity-Gain, Rail-to-Rail-Ausgang
|
|
| 1 | SGM8541 | 46 | NEIN | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 80 | Ja | Ja |
SOT-23-5,SOIC-8,SC70-5
|
Pico-Ampere-Eingangsstrom, Mikroleistung, Rail-to-Rail-Eingang und -Ausgang
|
|
| 2 | SGM8542 | 46 | NEIN | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 80 | Ja | Ja |
SOIC-8,MSOP-8,TSSOP-8
|
Pico-Ampere-Eingangsstrom, Mikroleistung, Rail-to-Rail-Eingang und -Ausgang
|
|
| 1 | SGM8543 | 48 | Ja | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 76 | Ja | Ja |
SOT-23-6,SOIC-8
|
Pico-Ampere-Eingangsstrom, Mikroleistung, Rail-to-Rail-Eingang und -Ausgang
|
|
| 4 | SGM8544 | 46 | NEIN | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 80 | Ja | Ja |
SOIC-14, TSSOP-14
|
Pico-Ampere-Eingangsstrom, Mikroleistung, Rail-to-Rail-Eingang und -Ausgang
|
|
| 1 | SGM8545 | 48 | NEIN | 2.1~5.5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 76 | Ja | Ja |
SOT-23-5
|
Pico-Ampere-Eingangsstrom, Mikroleistung, Rail-to-Rail-Eingang und -Ausgang
|
Integrierte Schaltkreise (ICs) dienen als Grundlage moderner Elektronik und bieten geringe Größe, geringen Stromverbrauch, starke Leistung und hohe Zuverlässigkeit. Sie werden häufig in der Unterhaltungselektronik, in Industrieanwendungen, in der Kommunikation, in der Automobilelektronik, in medizinischen Geräten sowie in Luft- und Raumfahrt-/Verteidigungssystemen eingesetzt.
Uchi Electronics bietet leistungsstarke Analog- und Mixed-Signal-Verarbeitungslösungen für Anwendungen in den Bereichen Industrieautomation, neue Energie, Automobil, Kommunikation, Computer, Unterhaltungselektronik und medizinische Geräte.
Diese Lösung demonstriert die Anwendung integrierter Schaltkreise im medizinischen Bereich – Monitore. Wenn Sie Hilfe bei der Auswahl des richtigen Produkts benötigen, wenden Sie sich bitte an unser technisches Support-Team.
