1MHz 60μA Schienen-zu-Schienen I/OCMOS Betriebsverstärker Integrierter Schaltkreis IC
Produktdetails:
| Herkunftsort: | Dongguan China |
| Markenname: | UCHI |
| Zertifizierung: | Completed |
| Modellnummer: | SGM321/358/324 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1000 Prozent |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standard |
| Lieferzeit: | 3 Wochen |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 5000pcs |
|
Detailinformationen |
|||
| Versorgungsspannung: | 6v | Analogeingänge (VIN+, VIN-): | (-VS) - 0,3 V bis (+VS) + 0,3 V |
|---|---|---|---|
| GRENZSCHICHTTEMPERATUR: | +150℃ | Lagertemperaturbereich: | -65℃ zu +150℃ |
| Führungs-Temperatur (Löten, 10s): | +260℃ | HBM: | 4000V |
| mm: | 400V | SC70-5, θJA: | 333℃/W |
| SOT-23-5, θJA: | 190℃/W | SOIC-8, θJA: | 125℃/W |
| MSOP-8, θJA: | 216℃/W | Betriebstemperaturbereich: | -40 ℃ bis +85 ℃ |
| Hervorheben: | Hochspannung 6v,Hochspannung 400 V,Hochspannungsbetriebsverstärker ic |
||
Produkt-Beschreibung
1MHz, 60μA, Rail-to-Rail I/OCMOS Betriebsverstärker Integrierter Schaltkreis IC

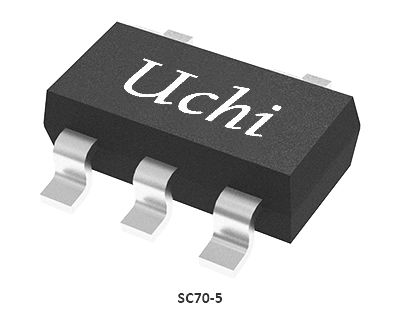

Die SGM321 (einfach), SGM358 (dual) und SGM324 ((quad) sind kostengünstige Spannungsrückkopplungsverstärker.und verbrauchen nur 60 μA Ruhezustand pro Verstärker.Sie liefern einen Schienen-zu-Schienen-Eingang mit einem breiten Einstiegsspannungsbereich und einer Schienen-zu-Schienen-Ausgangsspannungsschwankung.Dieses Merkmal macht die SGM321/358/324 für das Buffern von ASICs geeignet.Die SGM321/358/324 bieten ein Gewinnbandbreitenprodukt von 1MHz und einen ultra-niedrigen Eingangsstrom von 10pA.Sie eignen sich gut für piezoelektrische Sensoren, Integratoren und Photodiodenverstärker.Die SGM321/358/324 sind für eine breite Palette von Anwendungen wie batteriebetriebene Instrumente,Überwachung der SicherheitDer SGM321 ist in den Paketen Green SOT-23-5 und SC70-5 erhältlich. Der SGM358 ist in den Paketen GreenSOIC-8,MSOP-8 und DIP-8-PaketeDie SGM324 ist in den Paketen Green TSSOP-14 und SOIC-14 erhältlich.
Wesentliche Merkmale
• Niedrige Kosten
• Eingangsspannung: 5mV (MAX)
• Ultra-niedriger Einstiegs-Biasstrom: 10pA (TYP)
• Einheit gewinnt und bleibt fest
• Gewinnbandbreitenprodukt: 1MHz
• Eingang und Ausgang von Schiene zu Schiene
• Versorgungsspannungsbereich: 2,1 V bis 5,5 V
• Eingangsspannungsbereich: - 0,1 V bis 5,6 V bei VS = 5,5 V
• Niedriger Ruhezustand: 60μA/Verstärker (TYP)
• Betriebstemperaturbereich von -40°C bis +85°C
• Kleine Verpackungen:SGM321 Erhältlich in grünen SOT-23-5 und SC70-5 PaketenSGM358 Erhältlich in grünen SOIC-8, MSOP-8 und DIP-8 PaketenSGM324 Erhältlich in grünen SOIC-14 und TSSOP-14 Paketen
Anwendungen
ASIC-Eingangs- oder Ausgangsverstärker
mit einer Leistung von mehr als 10 W
Batteriebetriebene Geräte
Tragbare Ausrüstung
Sensor-Schnittstellen
Medizinische Geräte
Mobilfunk
Audio-Ausgänge
Rauchmelder
Mobiltelefone
Notebook-PCs
PCMCIA-Karten
Pin-Konfigurationen
Leitfaden zur Produktauswahl
| Verstärker pro Packung | Teilnummer | IQ/Amp Typ (μA) | Abschaltung | VCC(V) | GBP Typ (kHz) | Schleifgeschwindigkeit Typ (V/ms) | ENOISE 0,1 Hz bis 10 Hz (μVPP) | ENOISE Typ @1kHz (nV/√Hz) | VOS Max @25°C (mV) | TC des VOS Typ (μV/°C) | IB-Typ (pA) | AVO Typ (dB) | CMRR Typ (dB) | Zug-zu-Schiene-Eingabe | Ausgang von Schiene zu Schiene | Paket | Eigenschaften |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM321 | 60 | - Nein. | 2.1 bis 5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | - Ja, das ist es. | - Ja, das ist es. |
Die in Absatz 1 genannten Angaben sind zu beachten.
|
Allgemeiner Zweck Niedrigleistungsverstärker
|
|
| 4 | SGM324 | 60 | - Nein. | 2.1 bis 5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | - Ja, das ist es. | - Ja, das ist es. |
Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EG) Nr. 1907/2006 aufgeführt.
|
Allgemeiner Zweck Niedrigleistungsverstärker
|
|
| 2 | SGM358 | 60 | - Nein. | 2.1 bis 5.5 | 1 | 520 | 27 | 5 | 2.7 | 10 | 84 | 68 | - Ja, das ist es. | - Ja, das ist es. |
Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten.
|
Allgemeiner Zweck Niedrigleistungsverstärker
|
|
| 1 | SGM8038-1 | 6 | - Nein. | 1.4 bis 5.5 | 0.145 | 130 | 6 | 110 | 0.8 | 3 | 2 | 125 | 94 | - Ja, das ist es. | - Ja, das ist es. |
Die Bezeichnung "SOT-23-5, SC70-5, SOIC-8" ist nicht gültig.
|
Hohe Präzision, Eingang und Ausgang von Schiene zu Schiene
|
| 2 | SGM8038-2 | 6 | - Nein. | 1.4 bis 5.5 | 0.145 | 130 | 6 | 110 | 0.8 | 3 | 2 | 125 | 94 | - Ja, das ist es. | - Ja, das ist es. |
SOT-23-8, SOIC-8, TDFN-2×2-8L
|
Hohe Präzision, Eingang und Ausgang von Schiene zu Schiene
|
| 1 | SGM8049-1 | 2.5 | - Nein. | 1.8 bis 5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | - Ja, das ist es. | - Ja, das ist es. |
Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten, sofern sie nicht in Anhang I der Verordnung (EG) Nr. 216/2008 enthalten sind.
|
Pico-Amp-Eingangsstrom, Mikro-Leistung, Eingang und Ausgang von Schiene zu Schiene
|
| 2 | SGM8049-2 | 2.5 | - Nein. | 1.8 bis 5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | - Ja, das ist es. | - Ja, das ist es. |
SOT-23-8, SOIC-8
|
Pico-Amp-Eingangsstrom, Mikro-Leistung, Eingang und Ausgang von Schiene zu Schiene
|
| 4 | SGM8049-4 | 2.5 | - Nein. | 1.8 bis 5.5 | 0.12 | 80 | 3.5 | 75 | 0.85 | 0.6 | 1 | 118 | 100 | - Ja, das ist es. | - Ja, das ist es. |
TSSOP-14
|
Pico-Amp-Eingangsstrom, Mikro-Leistung, Eingang und Ausgang von Schiene zu Schiene
|
| 1 | SGM8210-1 | 50 | - Nein. | 3.3 ~ 24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | - Ja, das ist es. | - Ja, das ist es. |
SoT-23-5,SC70-5
|
Hochspannung, Mikro-Leistung, Präzision
|
| 2 | SGM8210-2 | 50 | - Nein. | 3.3 ~ 24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | - Ja, das ist es. | - Ja, das ist es. |
Die Ausrüstung ist aus einem Stahlwerk bestehend, das aus einem Stahlwerk besteht.
|
Hochspannung, Mikro-Leistung, Präzision
|
| 4 | SGM8210-4 | 50 | - Nein. | 3.3 ~ 24 | 1 | 300 | 3 | 25 | 1 | 1 | 5 | 120 | 115 | - Ja, das ist es. | - Ja, das ist es. |
Der Wert der Zertifizierung
|
Hochspannung, Mikro-Leistung, Präzision
|
| 1 | SGM8240-1 | 2.8 | - Nein. | 2.7 ~ 24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | - Ja, das ist es. | - Ja, das ist es. |
Die in Absatz 1 genannten Angaben sind zu beachten.
|
Hochspannung, Mikro-Leistung, Präzision
|
| 2 | SGM8240-2 | 2.8 | - Nein. | 2.7 ~ 24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | - Ja, das ist es. | - Ja, das ist es. |
TDFN-2×3-8L, SOIC-8, MSOP-8
|
Hochspannung, Mikro-Leistung, Präzision
|
| 4 | SGM8240-4 | 2.8 | - Nein. | 2.7 ~ 24 | 0.1 | 50 | 3 | 100 | 1 | 3 | 5 | 120 | 110 | - Ja, das ist es. | - Ja, das ist es. |
Der Wert der Zertifizierung
|
Hochspannung, Mikro-Leistung, Präzision
|
Integrierte Schaltungen (ICs) bilden die Grundlage moderner Elektronik und bieten eine geringe Größe, einen geringen Stromverbrauch, eine hohe Leistungsfähigkeit und hohe Zuverlässigkeit.Sie werden in der Unterhaltungselektronik weit verbreitet, Industrieanwendungen, Kommunikation, Automobilelektronik, medizinische Ausrüstung und Luft- und Raumfahrt-/Verteidigungssysteme.
Uchi Electronics bietet leistungsstarke analoge und gemischte Signalverarbeitungslösungen für industrielle Automatisierung, neue Energie, Automobilindustrie, Kommunikation, Computer,Anwendungen für Unterhaltungselektronik und medizinische Geräte.
Diese Lösung zeigt die Anwendung von integrierten Schaltungen in Smartphones und Tablets.
