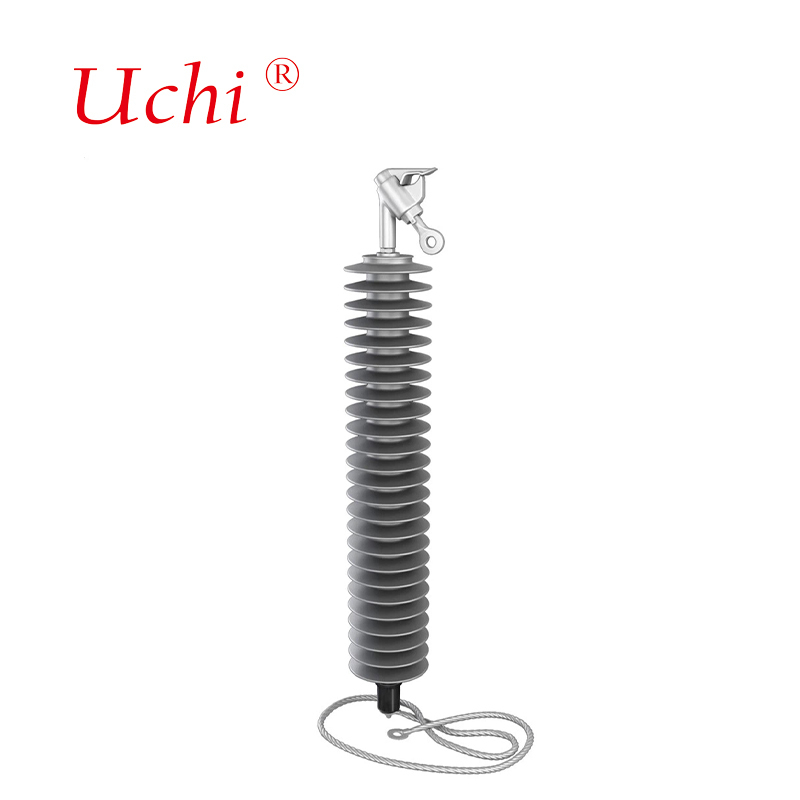

Mittelspannungs- und Hochspannungs-Freileitungs-Metalloxid-Ableiter
Produktdetails:
| Herkunftsort: | Dongguan ， Guangdong, China |
| Markenname: | UCHI |
| Zertifizierung: | SGS.UL |
| Modellnummer: | YH10W-216/562 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 5000pcs |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Schüttgut |
| Lieferzeit: | 5-7 Tage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, Geldgramm |
| Versorgungsmaterial-Fähigkeit: | 5000,000,000PCS pro Monat |
|
Detailinformationen |
|||
| Hervorheben: | Mittelspannungs-Freileitungsableiter,Hochspannungs-Metalloxid-Varistoren,Freileitungs-Überspannungsableiter |
||
|---|---|---|---|
Produkt-Beschreibung
Mittelspannungs- und Hochspannungs-Stromleitungen mit Metalloxid-Bindern
Unser Stromleitungs Blitzschutz bietet eine hochwertige, zuverlässige und kostengünstige Lösung zum Schutz der elektrischen Infrastruktur vor Blitzeinschlägen.Einfache Installation, und überlegenes Design, bietet unser Blitzschutz ein gleichbleibender Schutz für die kommenden Jahre.
Spezifikationen für Blitzschutzgeräte für Stromleitungen
- Typ:MV und HV
- Anwendung:Blitzschutz für MV- und HV-Typ
- Material:Polymergehäuse
- Farbe:Grau
- Hochwertige MOV-Discs/Blöcke
- 100% routinemäßige Prüfung
- KEMA, CEPRI, XIHARI Prüfbericht und ISO 9001 Qualitätszertifizierung
- Einhaltung von GB, IEC, IEEE und anderen Normen
Die Installation von Blitzschutzgeräten an empfohlenen Stellen entlang der Stromleitung in Übereinstimmung mit unserer Liniensimulation gewährleistet einen verbesserten Überspannungsschutz.Auswahl der optimalen Blitzschutzgeräte, insbesondere hinsichtlich ihrer Menge und ihrer Anlageorte, die Zuverlässigkeit des gesamten Leitungsnetzes und die Qualität der von ihm bereitgestellten Energie erheblich verbessern.
Nützliche Anwendungen
- Verbesserung der Blitzschutzleistung
- Verringerung von Ausfällen durch schlechte Erdung und starke Blitzaktivität
- Verringerung der Ausfallraten von Doppelkreisen / Schutz unterbauter Verteilungsleitungen
- Bereitstellung von Schaltüberspannungskontrolle - Strukturoptimierung und geringere Freiräume
- Verbesserung der Sicherheit - Verhinderung von Personenschäden und Beschädigungen von Geräten
- Bei Anbaumethoden und Verdichtung von Leitungen - reduzierte Dämmwerte
- Für Live-Arbeiten auf der Linie - vorübergehende Verringerung der Mindestabfahrt
- Senkung der Installationskosten und Verluste im Leitungssystem (Ausfälle)
Zwei verschiedene Stromleitungs-Blitzhalter verfügbar
1Nicht-Gapped Line Arrester (NGLA)
Nicht-Gaped Line Surge Arresters (NGLA) bieten ein hohes Maß an Montageflexibilität und Betriebssicherheit.Diese Arrestatoren können entweder direkt auf den Isolatoren oder auf dem Turm montiert werden.. NGLAs begrenzen Überspannungen auf Werte unterhalb der Isolator-Wertspannung.
Vorteile der NGLA
- Die flexibelste Lösung (Einbau an Leiter, Turm, Isolator usw.)
- Ein Trennschalter ist in Serie installiert, der den Arrestor im Falle einer thermischen Überlastung trennt
- Sicherstellung des fortgesetzten Betriebs der Luftleitung, bis ein Ersatz geplant werden kann
- Bietet dank der hohen Energieabsorptionsfähigkeit einen sehr hohen Schutz vor Blitzschlag und Schaltüberspannungen
- Konzipiert und geprüft nach der neuesten Norm IEC 60099-4
2. Außenseitiger Linienhalter (EGLA)
Die EGLA-Leitungsschwellensperren verfügen über eine in Serie platzierte äußere Funkenlücke, die den aktiven Teil des Leitungsschwellensperrers unter normalen Bedingungen galvanisch von der Leitungsspannung isoliert.Bei Blitz, die Funkenlücke blinkt über und der Halter begrenzt den Bodenfehlstrom von mehreren kA auf wenige Ampere,und löscht den Lichtbogen innerhalb von 10 ms, so dass kein Leistungsschalter an beiden Enden der Leitung erforderlich ist.
Vorteile von EGLA
- Kein Leckstrom, da die Serienlücke das Halterteil unter normalen Bedingungen von der Systemspannung trennt
- Nennspannung des unteren Arresters erforderlich
- Keine Trennleiste und kein Erdungsleitfaden sind erforderlich
- Geeignet für Mehrkreistürme mit kurzen Abstandsräumen - hochkompakte Konstruktion ermöglicht die Installation auch auf Türmen mit sehr geringen Armräumen
- Besser geeignet für die direkte Installation
- Komplete EGLA-Lösungen mit Polymer-Isolatoren sind ebenfalls erhältlich
Technische Spezifikation
| Typ | Rated Voltage | MCOV (KV) | Maximale Restspannung mit einem Stromimpuls von 8/20 (kV) | Schleuderabstand (mm) | Abstand zum Trockenen Bogen (mm) |
|---|---|---|---|---|---|
| YH10W-3 | 3 | 2.55 | 7.5 8.2 9.2 | 250 | 146 |
| YH10W-6 | 6 | 5.1 | 15.1 16.3 18. Das ist das erste Mal, dass ich hier bin.4 | 250 | 146 |
| YH10W-9 | 9 | 7.65 | 22.6 24.5 27.5 | 370 | 178 |
| YH10W-12 | 12 | 10.2 | 30Einer, zwei, zwei, sechs, sechs, sechs.5 | 520 | 214 |
| YH10W-15 | 15 | 12.7 | 37.7 40,8 46, und das ist das.1 | 650 | 250 |
| YH10W-18 | 18 | 15.3 | 45.2 48.9 55. Das ist ein großer Erfolg.3 | 650 | 250 |
| YH10W-21 | 21 | 17 | 52.7 57,1 64.3 | 790 | 284 |
| YH10W-24 | 24 | 19.5 | 60.3 65,2 73.5 | 920 | 318 |
| YH10W-27 | 27 | 22 | 67.8 73.4 82. Das ist ein großer Erfolg.6 | 1050 | 356 |
| YH10W-30 | 30 | 24.4 | 75.4 81.6 91. Das ist ein großer Erfolg.6 | 1200 | 392 |
| YH10W-33 | 33 | 26.7 | 82.9 89.7 99. Das ist ein großer Erfolg.5 | 1340 | 428 |
| YH10W-36 | 36 | 29 | 90.4 97.9 109. Das ist das.6 | 1340 | 428 |
| Typ | Nennspannung (kV) | MCOV ((kV) | Maximale Restspannung mit einem Stromimpuls von 8/20 (kV) | Wiederholte Ladungsübertragung widerstehen Qrs C |
|---|---|---|---|---|
| YH10W-51/134 | 51 | 40.8 | Ich habe das Gefühl, dass ich das nicht kann. | 0.4 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 84 | 67.2 | 254 221 188 | 1.0 |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. | 90 | 72.5 | 264... 235... 201. Das ist das letzte Mal, dass ich hier bin. | 1.0 |
| YH10W-96/250 | 96 | 75 | 280 250 213 | 1.0 |
| YH10W-102/266 | 102 | 79.6 | 297 266 226 | 1.0 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 108 | 84 | 315 281 239 | 1.0 |
| YH10W-192/500 | 192 | 150 | 560 500 426 | 1.2 |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. | 204 | 159 | 594... 532... 452 | 1.2 |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 216 | 168.5 | 630 562 478 | 1.2 |
