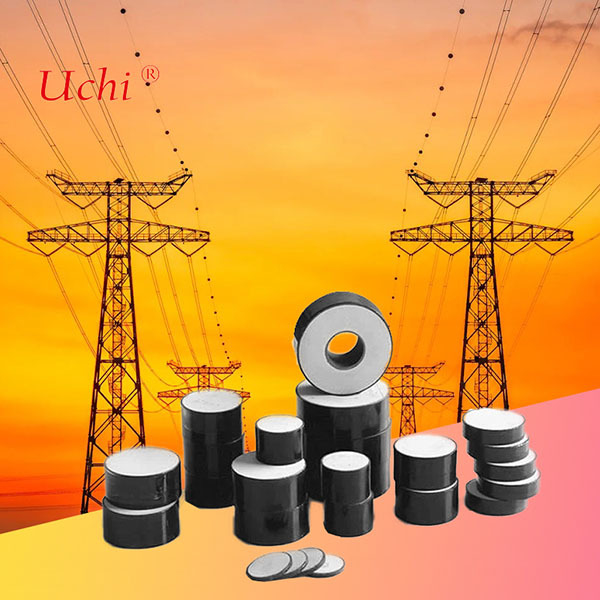

3kV 10ka D52*H20 Metalloxid-Spannungshalter Rheostat (52 mm Durchmesser)
Produktdetails:
| Herkunftsort: | Dongguan ， Guangdong, China |
| Markenname: | UCHI |
| Zertifizierung: | SGS.UL |
| Modellnummer: | D52*H20mm |
Zahlung und Versand AGB:
| Min Bestellmenge: | 5000pcs |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Schüttgut |
| Lieferzeit: | 5-7 Tage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, Geldgramm |
| Versorgungsmaterial-Fähigkeit: | 5000,000,000PCS pro Monat |
|
Detailinformationen |
|||
| Hervorheben: | 3 kV-Metalloxid-Überspannungshalter,10 kA Metalloxid-Varistor,Durchmesser von 52 mm Überspannungsreostat |
||
|---|---|---|---|
Produkt-Beschreibung

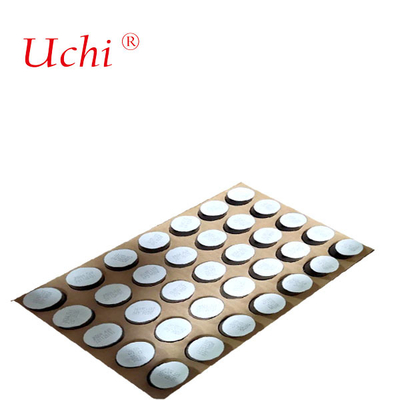

3kV 10kA D52*H20 Metalloxid-Überspannungsableiter-Rheostat (52mm Durchmesser)
Uchi Electric kann Hochspannungs-Varistoren für Hochleistungs- und Hochspannungs-AC- und DC-Anwendungen liefern. Diese Geräte verlängern die Lebensdauer der kritischen Komponenten.
• Ein Varistor (oder spannungsabhängiger Widerstand) ist ein Bauteil, dessen elektrischer Widerstand sich mit der angelegten Spannung ändert. Bei niedriger Spannung haben sie einen hohen elektrischen Widerstand und bei hoher Spannung einen niedrigen elektrischen Widerstand. In einem System sind sie ideal, um Überspannungen und -spitzen von kritischen Komponenten abzuleiten.
• Metalloxid-Varistoren (MOVs) werden aus Zinkoxid und anderen Metalloxiden hergestellt, die zwischen zwei Metallplatten oder Kontakten angeordnet sind. Die Funktionen und Anwendungen dieser Komponenten ähneln denen von Standard-Varistoren.
Zinkoxid-basierte Metalloxid-Varistoren (MOV) sind weit verbreitete elektrische Überspannungsschutzkomponenten. Moderne Hochleistungs- und Hochdichte-Elektronik stellt höhere Anforderungen, wie z. B. kleinere Abmessungen, höhere Stromdichte und höhere Nichtlinearität an MOVs. Solche Anforderungen können von kommerziell erhältlichen MOVs aufgrund ihrer begrenzten Spannungsfähigkeit, des hohen Leckstroms und der mechanischen Rissbildung, die mit Zuverlässigkeitsproblemen verbunden sind, von denen die meisten mit dem Vorhandensein von Ungleichmäßigkeiten, Defekten und groben Körnungen in ihren Mikrostrukturen zusammenhängen, nicht mehr erfüllt werden. Neue Formulierungen und Verfahren wurden entwickelt, um solche Einschränkungen zu überwinden. Diese Arbeit hat Zusammensetzungen identifiziert, die bei relativ niedrigeren Temperaturen als typische kommerzielle MOVs gesintert werden können, aber mit stark verbesserten I-V-Eigenschaften aufgrund einer verfeinerten und gleichmäßigen Mikrostruktur. Diese Zusammensetzungen zeigen nicht nur hohe Durchbruchspannungen von bis zu 10 kV/mm bei niedrigem Leckstrom, sondern auch einen großen nichtlinearen Alpha-Koeffizienten von mehr als 50 bei hohen Feldern, ein Maß für die Geschwindigkeit des Übergangs vom isolierenden zum leitenden Zustand und die Wirksamkeit des Überspannungsschutzes. Die nachgewiesene Durchbruchfestigkeit, die mehr als zehnmal höher ist als bei kommerziellen MOVs, zusammen mit einer viel höheren Nichtlinearität, ermöglicht die Miniaturisierung von MOVs, den Hochspannungs-Überspannungsschutz und eröffnet neue Anwendungsbereiche.
Produktinformationen:
Produktname: Hochspannungs-Varistor für Kraftwerke
Typ: Varistor D52*H20mm
Material: Zinkoxid
Anwendung für Ableiter-Klassifizierung SL (IEC-Standard)
| Spezifikation | Durchmesser | Dicke | Gleichstrom-Referenzspannung (U1mA) | Max. Verhältnis der Restspannung (8/20us) | Stromstoß-Widerstandsfähigkeit | Empfohlene Nennspannung | Maximale Energieaufnahme | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | bei 10kA | kA | A | kV | kJ/kVr | |
| MOV48×20 | 48±0.5 | 20±0.5 | 4.0-4.8 | 1.76 | 110 | 600 | 3 | 4.9 |
| MOV48×30 | 48±0.5 | 30±0.5 | 6.2-7.0 | 1.76 | 110 | 600 | 4.5 | 4.9 |
| MOV52×20 | 52±0.5 | 20±0.5 | 4.0-4.8 | 1.74 | 120 | 800 | 3 | 6.3 |
| MOV52×30 | 52±0.5 | 30±0.5 | 6.2-7.0 | 1.74 | 120 | 800 | 4.5 | 6.3 |
Anwendung für Ableiter-Klassifizierung SM (IEC-Standard)
| Spezifikation | Durchmesser | Dicke | Gleichstrom-Referenzspannung (U1mA) | Max. Verhältnis der Restspannung (8/20us) | Stromstoß-Widerstandsfähigkeit | Empfohlene Nennspannung | Maximale Energieaufnahme | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | bei 10kA | kA | A | kV | kJ/kVr | |
| MOV60×20 | 60±0.5 | 20±0.5 | 4.0-4.8 | 1.72 | 150 | 1000 | 3 | 7.9 |
| MOV60×30 | 60±0.5 | 30±0.5 | 6.2-7.0 | 1.72 | 150 | 1000 | 4.5 | 7.9 |
| MOV64×20 | 64±0.5 | 20±0.5 | 4.0-4.8 | 1.69 | 150 | 1100 | 3 | 8.5 |
| MOV64×30 | 64±0.5 | 30±0.5 | 6.2-7.0 | 1.69 | 150 | 1100 | 4.5 | 8.5 |
Anwendung für Ableiter-Klassifizierung SH (IEC-Standard)
| Spezifikation | Durchmesser | Dicke | Gleichstrom-Referenzspannung (U1mA) | Max. Verhältnis der Restspannung (8/20us) | Stromstoß-Widerstandsfähigkeit | Empfohlene Nennspannung | Maximale Energieaufnahme | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | bei 10kA | kA | A | kV | kJ/kVr | |
| MOV71×20 | 71±0.5 | 20±0.5 | 4.0-4.8 | 1.66 | 150 | 1400 | 3 | 10.6 |
| MOV71×30 | 71±0.5 | 30±0.5 | 6.2-7.0 | 1.66 | 150 | 1400 | 4.5 | 10.6 |
| MOV115/42x20 | 115/42±0.5 | 20±0.5 | 4.0-4.8 | 1.62 | 100 | 2000 | 3 | 14.7 |
| MOV115/42×24 | 115/42±0.5 | 24±0.5 | 5.0-5.8 | 1.62 | 100 | 2000 | 3.8 | 14.7 |
| MOV115/424×30 | 115/42±0.5 | 30±0.5 | 6.2-7.0 | 1.62 | 100 | 2000 | 4.5 | 14.7 |
| MOV138/52x20 | 138/52±0.5 | 20±0.5 | 4.0-4.8 | 1.65 | 100 | 2500 | 3 | 17.5 |
| MOV138/52×24 | 138/52±0.5 | 24±0.5 | 5.0-5.8 | 1.65 | 100 | 2500 | 3.8 | 17.5 |
| MOV138/52×30 | 138/52±0.5 | 30±0.5 | 6.2-7.0 | 1.65 | 100 | 2500 | 4.5 | 17.5 |
