SOT89-3 HT7550-1 100mA Niedrige Leistung LDO 24V in batteriebetriebenen Geräten
Produktdetails:
| Herkunftsort: | Dongguan, China |
| Markenname: | UCHI |
| Zertifizierung: | Completed |
| Modellnummer: | Ht7550 7530 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1000 Stück |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standards |
| Lieferzeit: | 3weeks |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 5000 Stück |
|
Detailinformationen |
|||
| Hervorheben: | 100 mA Niedrigleistung LDO,Niedrige Leistung Ldo 24V,Batteriebetriebene Ausrüstung mit geringer Leistung |
||
|---|---|---|---|
Produkt-Beschreibung

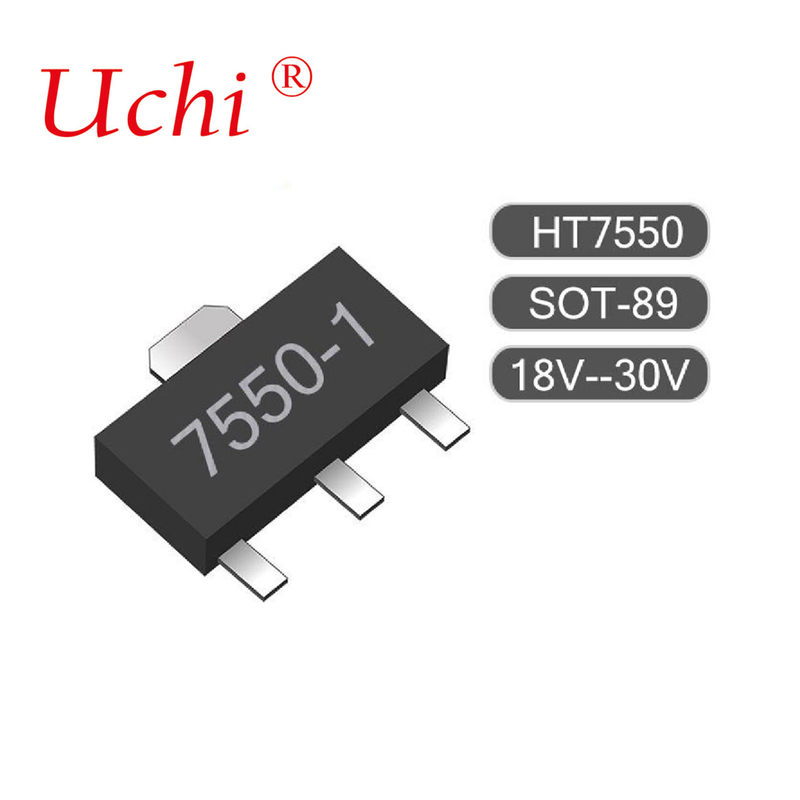

SOT89-3 HT7550-1 100mA Niedrige Leistung LDO
● Verwandtes Produktmodell: HT7536-1, HT7550-1, HT7536-1, HT7533-1, HT7530-1...
| Teil - Nein.. | Ausgangsspannung | Paket | Markierung |
| Ht7530-1 | 3.0V |
Die Kommission hat die Kommission aufgefordert, die folgenden Informationen zu übermitteln: |
75XX-1 (für TO-92) 75XX-1 (für SOT-89) 5XX1 (für SOT-25) |
| mit einer Breite von nicht mehr als 15 mm | 3.3V | ||
| mit einem Durchmesser von mehr als 20 mm | 3.6V | ||
| Ht7544-1 | 4.4V | ||
| HT7550-1 | 5.0V |
Anmerkung: "XX" steht für Ausgangsspannungen.
Bei bleifreien Geräten fügt das Paket TO-92 am Ende des Datumscodes ein ′′# ′′-Zeichen hinzu, während das Paket SOT-89 & SOT-25 am Ende der Kennzeichnung ein ′′# ′′-Zeichen hinzufügt.
Absolute Höchstbetrag Ratings
Versorgungsspannung...........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
Stromverbrauch (*1)... 250 mW Betriebstemperatur... 40 oC bis 85 oC
Stromverbrauch (*2).......................... 150 mW
Anmerkung: Dies sind nur Belastungswerte. Belastungen, die den unter "Absolute maximale Belastungswerte" angegebenen Bereich überschreiten, können erhebliche Schäden an der Vorrichtung verursachen.Die Funktionsfähigkeit dieses Geräts unter anderen Bedingungen als den in der Spezifikation aufgeführten ist nicht impliziert, und eine längere Exposition gegenüber extremen Bedingungen kann die Zuverlässigkeit des Geräts beeinträchtigen..
*1: auf SOT89 und TO-92 angewendet *2: auf SOT-25 angewendet
Elektrische Eigenschaften
Ht7530-1, +3.0V Ausgabe TypTa=25oC
| Symbol | Parameter | Prüfbedingungen | Min.. | Typ. | Maximal. | Einheit | |
| V In | Bedingungen | ||||||
| V OUT | Toleranz der Ausgangsspannung | 5V | IOUT=10mA | 2.91 | 3.0 | 3.09 | V |
| Ausfall | Ausgangsstrom | 5V | 60 | 100 | mA | ||
| ΔV OUT | Lastregelung | 5V | 1mA≤IOUT≤50mA | 60 | 150 | mV | |
| VDIF | Spannungsabfall | - Ich weiß. | IOUT=1mA | - Ich weiß. | 100 | - Ich weiß. | mV |
| ISS | Aktueller Verbrauch | 5V | Keine Last | - Ich weiß. | 2.5 | 5 | μA |
| ΔVOUT | Regulierung der Strecke | - Ich weiß. | 4V≤V IN≤24V IOUT=1mA | - Ich weiß. | 0.2 | - Ich weiß. | %/V |
| Der Wert des Verbrauchs ist zu messen. | |||||||
| V IN | Eingangsspannung | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | 24 | V |
| ΔVAußenΔTa | Temperaturkoeffizient | 5V |
IOUT=10mA 0oC |
- Ich weiß. | ±0.45 | - Ich weiß. | mV/oC |
Ht7533-1, +3.3V Ausgabe TypTa=25oC
| Symbol | Parameter | Prüfbedingungen | Min.. | Typ. | Maximal. | Einheit | |
| V In | Bedingungen | ||||||
| V OUT | Toleranz der Ausgangsspannung | 5.5V | IOUT=10mA | 3.201 | 3.3 | 3.399 | V |
| Ausfall | Ausgangsstrom | 5.5V | - Ich weiß. | 60 | 100 | - Ich weiß. | mA |
| ΔV OUT | Lastregelung | 5.5V | 1mA≤IOUT≤50mA | - Ich weiß. | 60 | 150 | mV |
| VDIF | Spannungsabfall | - Ich weiß. | IOUT=1mA | - Ich weiß. | 100 | - Ich weiß. | mV |
| ISS | Aktueller Verbrauch | 5.5V | Keine Last | 2.5 | 5 | μA | |
|
ΔVOUT Der Wert des Verbrauchs ist zu messen. |
Regulierung der Strecke | 4.5V≤V IN≤24V IOUT=1mA | 0.2 | %/V | |||
| V IN | Eingangsspannung | 24 | V | ||||
| ΔVAußenΔTa | Temperaturkoeffizient | 5.5V |
IOUT=10mA 0oC |
- Ich weiß. |
±0.5 |
- Ich weiß. |
mV/oC |
Ht7536-1, +3.6V Ausgabe TypTa=25oC
| Symbol | Parameter | Prüfbedingungen | Min.. | Typ. | Maximal. | Einheit | |
| V In | Bedingungen | ||||||
| V OUT | Toleranz der Ausgangsspannung | 5.6V | IOUT=10mA | 3.492 | 3.6 | 3.708 | V |
| Ausfall | Ausgangsstrom | 5.6V | - Ich weiß. | 60 | 100 | - Ich weiß. | mA |
| ΔV OUT | Lastregelung | 5.6V | 1mA≤IOUT≤50mA | - Ich weiß. | 60 | 150 | mV |
| VDIF | Spannungsabfall | - Ich weiß. | IOUT=1mA | - Ich weiß. | 100 | - Ich weiß. | mV |
| ISS | Aktueller Verbrauch | 5.6V | Keine Last | - Ich weiß. | 2.5 | 5 | μA |
|
ΔVOUT Der Wert des Verbrauchs ist zu messen. |
Regulierung der Strecke |
- Ich weiß. |
4.6V≤V IN≤24V IOUT=1mA |
- Ich weiß. |
0.2 |
- Ich weiß. |
%/V |
| V IN | Eingangsspannung | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | 24 | V |
| ΔVAußenΔTa | Temperaturkoeffizient | 5.6V |
IOUT=10mA 0oC |
- Ich weiß. |
±0.6 |
- Ich weiß. |
mV/oC |
Ht7544-1, +4.4V Ausgabe TypTa=25oC
| Symbol | Parameter | Prüfbedingungen | Min.. | Typ. | Maximal. | Einheit | |
| V In | Bedingungen | ||||||
| V OUT | Toleranz der Ausgangsspannung | 6.4V | IOUT=10mA | 4.268 | 4.4 | 4.532 | V |
| Ausfall | Ausgangsstrom | 6.4V | 60 | 100 | mA | ||
| ΔV OUT | Lastregelung | 6.4V | 1mA≤IOUT≤50mA | - Ich weiß. | 60 | 150 | mV |
| VDIF | Spannungsabfall | - Ich weiß. | IOUT=1mA | - Ich weiß. | 100 | - Ich weiß. | mV |
| ISS | Aktueller Verbrauch | 6.4V | Keine Last | - Ich weiß. | 2.5 | 5 | μA |
|
Der Wert des Verbrauchs ist zu messen. |
Regulierung der Strecke |
- Ich weiß. |
5.4V≤V IN≤24V IOUT=1mA |
- Ich weiß. |
0.2 |
- Ich weiß. |
%/V |
| V IN | Eingangsspannung | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | 24 | V |
| ΔVAußenΔTa | Temperaturkoeffizient | 6.4V |
IOUT=10mA 0oC |
- Ich weiß. |
±0.7 |
- Ich weiß. |
mV/oC |
Ht7550-1, +5.0V Ausgabe TypTa=25oC
| Symbol | Parameter | Prüfbedingungen | Min.. | Typ. | Maximal. | Einheit | |
| V In | Bedingungen | ||||||
| V OUT | Toleranz der Ausgangsspannung | 7V | IOUT=10mA | 4.85 | 5.0 | 5.15 | V |
| Ausfall | Ausgangsstrom | 7V | - Ich weiß. | 100 | 150 | - Ich weiß. | mA |
| ΔV OUT | Lastregelung | 7V | 1mA≤IOUT≤70mA | - Ich weiß. | 60 | 150 | mV |
| VDIF | Spannungsabfall | - Ich weiß. | IOUT=1mA | - Ich weiß. | 100 | - Ich weiß. | mV |
| ISS | Aktueller Verbrauch | 7V | Keine Last | - Ich weiß. | 2.5 | 5 | μA |
| ΔVOUT | Regulierung der Strecke |
- Ich weiß. |
6V≤V IN≤24V IOUT=1mA |
- Ich weiß. |
0.2 |
- Ich weiß. |
%/V |
| Der Wert des Verbrauchs ist zu messen. | |||||||
| V IN | Eingangsspannung | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | 24 | V |
| ΔVAußenΔTa | Temperaturkoeffizient | 7V |
IOUT=10mA 0oC |
- Ich weiß. |
±0.75 |
- Ich weiß. |
mV/oC |
