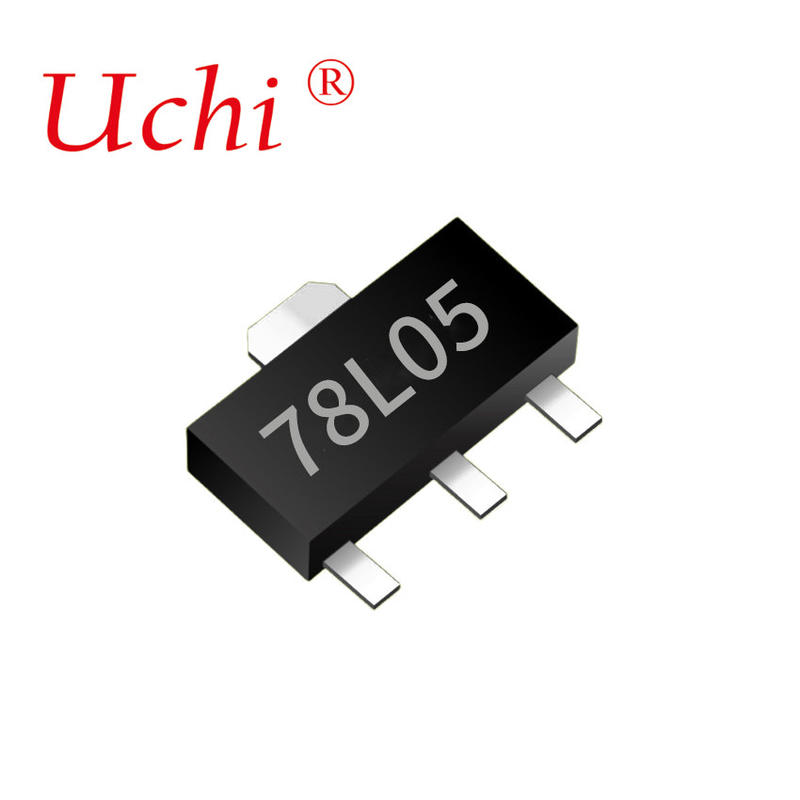

SOT89-3 78L05 5v Spannungsregler aus Kunststoff
Produktdetails:
| Herkunftsort: | Dongguan, China |
| Markenname: | UCHI |
| Zertifizierung: | Completed |
| Modellnummer: | 78l05 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1000 Stück |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standards |
| Lieferzeit: | 3weeks |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 5000 Stück |
|
Detailinformationen |
|||
| Hervorheben: | mit einer Leistung von mehr als 50 W,SOT89 3 Spannungsregler,mit einer Leistung von mehr als 50 W |
||
|---|---|---|---|
Produkt-Beschreibung
Eigenschaften
1.Maximaler Ausgangsstrom IOM: 0,1A
2.Ausgangsspannung VO: 5V
3. Kontinuierliche Gesamtverlust PD: 0,6 W (Ta= 25 °C)
Absolute Maximal RATINGS (Betriebstemperatur Bereich gilt sofern nicht anders angegeben)
| Parameter | Symbol | Wert | Einheit |
| Eingangsspannung | Vi | 30 | V |
| Wärmewiderstand von der Verbindung zum Umgebungsbereich | RθJA | 160 | °C/W |
| Betriebstemperaturbereich der Kreuzung | Zulassung | -40 ~ +125 | °C |
| Speichertemperaturbereich | TSTG | -65 ~ +150 | °C |
Elektrische Eigenschaften bei spezifizierter virtueller Verbindungstemperatur (Vi=10V,Io=40mA,Ci=0,33uF,Co=0,1uF, sofern nicht anders angegeben)
| Parameter | Symbol | Prüfbedingungen | Min. | Typ | Maximal | Einheit | |
|
Ausgangsspannung |
- Nein. |
25°C |
4.80 | 5.0 | 5.20 | V | |
| 4.85 | 5.0 | 5.15 | V | ||||
| 4.90 | 5.0 | 5.10 | V | ||||
| 7V≤Vi≤20V, Io=1mA~40mA | 0-125°C | 4.75 | 5.0 | 5.25 | V | ||
| Bei der Prüfung der Leistung | 4.75 | 5.0 | 5.25 | V | |||
| Lastregelung | ΔVo | Io=1mA~100mA | 25°C | 11 | 60 | mV | |
| Bei der Prüfung der Leistungsfähigkeit | 25°C | 5 | 30 | mV | |||
| Regulierung der Strecke | ΔVo | 7V≤Vil≤20V | 0-125°C | 55 | 150 | mV | |
| 8V≤Vi≤20V | 25°C | 45 | 100 | mV | |||
| Ruhige Strömung | IQ | 25°C | 3.8 | 6 | mA | ||
| Ruhiger Stromwechsel | Δ Iq | 8V≤Vi≤20V | 0-125°C | 1.5 | mA | ||
| Δ Iq | 1mA≤V l≤40mA | 0-125°C | 0.1 | ||||
| Ausgangsgeräuschspannung | VN | 10Hz≤f≤100KHz | 25°C | 40 | Schnittstellen | ||
| Ablehnung durch Ripple | RR | 8V≤Vi≤20V,f=120Hz | 0 bis 125 | 41 | 49 | dB | |
| Ausfallspannung | Vd | 25°C | 1.7 | V | |||
Typische Anwendung
Typische Merkmale
Zeichnung
SOT-89-3L Empfohlene Auslegung der Plattform
