Modell: OMWH12-H-6-IR-A

1. Produktübersicht

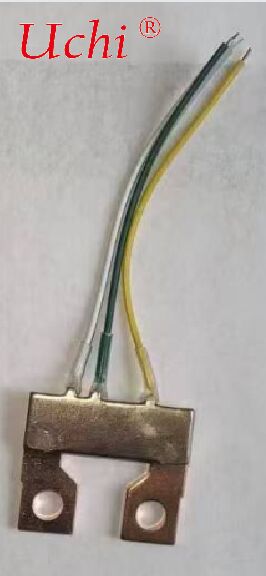

1. Schweißen: Auf nicht gescherenen Oberflächen geschweißtes Widerstandselement mit Halterung und Kupferlegierung; keine Lücken, Kaltverschlüsse oder falsche Schweißungen.
2. Aussehen: Flache, glatte und gleichmäßige Oberfläche; keine Schüren, Verbrennungen, Schlacke, Verunreinigungen oder Risse.
3. Verkapselung: Geschweißte Bereiche, die mit einem durchsichtigen thermisch schrumpfenden Rohr bedeckt sind, dicht und faltenfrei.

6Test- und Annahmekriterien

1. Fabrikprüfung: 100%ige Prüfung des Widerstands (200μΩ±3%), des Erscheinungsbildes und der Bleikontinuität;Fabrikprüfberichtausgestellt.
2. Probenahmeprüfung: Gemäß GB/T 2828.1-2012 ist die Probenahme für Widerstandsspannung, Isolierung und Zugfestigkeit AQL=0.65.
3. Annahmeunterlagen: Fabrikprüfungsbericht, Materialzertifikat, RoHS/REACH-Konformität (auf Anfrage).

7. Verpackung und Transport

1. Verpackung: einzeln in antistatischen Beuteln verpackt, 50/100 Stück pro Karton. Außenkarton mit Modell, Menge, Datum und Chargenummer gekennzeichnet.
2. Verkehrsmittel: Feuchtigkeitsdichte und antivibrative Verpackung, um Aufprall zu vermeiden.

Kernfunktionen

• Flussverteilung / Sammlung: Verteilen Sie Kühlmittel aus der Hauptleitung gleichmäßig auf mehrere Kühlplatten; sammeln Sie erhitzte Flüssigkeit aus jedem Zweig und geben Sie sie nach dem Wärmeaustausch an die Kühlquelle / CDU zurück.
• Druck- und Widerstandsmanagement: Kontrolldruckverlust in jedem Zweig zur Verhinderung lokaler Überhitzung durch ungleichmäßigen Durchfluss.
• Vereinfachte Rohrleitung und Wartung: Verringern Sie die Anzahl der Anschlüsse; mit Schnellanschlüssen können einzelne Kaltplatten schnell für die Wartung eingebaut oder entfernt werden.
• Überwachung und Regulierung (High-End-Modelle): Integrierte Durchflussmessgeräte, Temperatur-/Drucksensoren und sogar Ventile zur Feinabstimmung des Durchflusses in jedem Zweig.

Häufige Typen und Strukturen

Nach Anwendung

• Versorgungsseite (Versorgungsseite): 1 Einlass, N Ausläufe.
• Sammler (Rücksendeseite): N Einläufe, 1 Ausgang; in der Regel in Paaren verwendet.

Nach der Methode der Strömungsabteilung

• Y-Typ / Tee-Glied: 1 Einlass, 2 Ausläufe; geeignet für kleine Anlagen mit zwei Kühlplatten.
• Strich- / Reihe-Vielfalt: 1 Einlass, mehrere Ausläufe (z. B. 1-zu-4, 1-zu-6); häufig in Rechenzentren / Bergbauanlagen verwendet.
• Ringförmiges Vielfaltfeld: Für geschlossene Flüssigkeitskühlkreise.

Durch Anpassungsfähigkeit

• Festgefertigter Typ: Keine Ventile, niedrige Kosten; Durchfluss durch Öffnung / Kanalgestaltung bestimmt.
• Einstellbarer Typ: Jeder Zweig ist mit Nadel/Kugelventilen ausgestattet; der Durchfluss kann manuell oder elektrisch eingestellt werden.

Material und Schnittstelle

• Materialien: Hauptsächlich Aluminiumlegierung / Edelstahl / Kupfer.

  Aluminiumlegierung: Leichtgewicht, moderate Kosten.

  Edelstahl: hohe Druckbeständigkeit, gute Korrosionsbeständigkeit.

  Kupfer: hervorragende Wärmeleitfähigkeit, aber hohe Kosten.

  Es muss mit dem Kühlmittel des Systems kompatibel sein, um Korrosion zu verhindern.
• Schnittstellen:

  PC-Wasserkühlung: häufigG1/4"- Das ist ein Faden.

  Industrie / Rechenzentrum: Flansche, Kompressionsanlagen, Schnellanschlüsse (z. B. DME, ISO 8434).
• Versiegelung: Verwenden Sie O-Ringe / Dichtungen, um Leckagen zu vermeiden; empfohlene Materialien: Nitrilkautschuk (NBR) oder Fluorkautschuk (FKM).

Wichtige Auswahlparameter

• Anzahl der Niederlassungen und Nachfrage: Für jede Kaltplatte muss ein ausreichender Durchfluss gewährleistet werden, um den Kühlanforderungen gerecht zu werden und einen übermäßigen Druckverlust zu vermeiden.
• Arbeitsdruck / Temperatur: Industrielle Kälteplatten arbeiten typischerweise bei 0,3 ‰ 1 MPa, 30 ‰ 50 °C.
• Strömungswiderstand und Einheitlichkeit: Die Strömungskanalkonstruktion bestimmt die Strömungsdeviation; für High-End-Systeme ist eine Strömungsdeviation zwischen den Zweigen von < 5% erforderlich.
• Größe und Kompatibilität der Schnittstelle: Der innere Durchmesser des Rohres und der Typ des Steckers müssen übereinstimmen.
• Anlagefläche: Die Länge und Höhe der Stangeinheiten müssen dem Aufbau des Schranks/der Ausrüstung entsprechen.

Anwendungsszenarien

• Persönlicher PC / Arbeitsplatz: Y-Typ-Sortiment für CPU + GPU-Doppelkaltplatten.
• Datenzentrum-AI-Server: Rackmontage-Stabspülungen, 1 bis 8/16 für Multi-GPU-Kaltplatten.
• Bergbaukluster: Mehrzweckspülungen zur gleichzeitigen Kühlung mehrerer Hashboards.
• Batteriepakete für neue Energiefahrzeuge: Zentralisierte Lieferung und Rückgabe von Flüssigkeitskühlplatten.

Installation und Anmerkungen

• Trennen von Versorgungs- und Rückleitungen, um thermische Kurzschlüsse zu vermeiden.
• Anschlüsse gleichmäßig anziehen; Drehmomentschlüssel empfohlen.
• Bei der Erstfüllung des Systems vollständig ablühen.
• Überprüfen Sie regelmäßig, ob die Dichtungen altern, um Leckagen zu vermeiden.
• An einem leicht zugänglichen und beobachtbaren Ort installieren.
