Vollständiger Montageprozess des Temperaturregler-Hosts für flüssiggekühlte Matratzen (alle Komponenten entsprechen den drei Diagrammen)
I. Vollständige Materialliste (Komponenten, die mit den drei Diagrammen übereinstimmen)

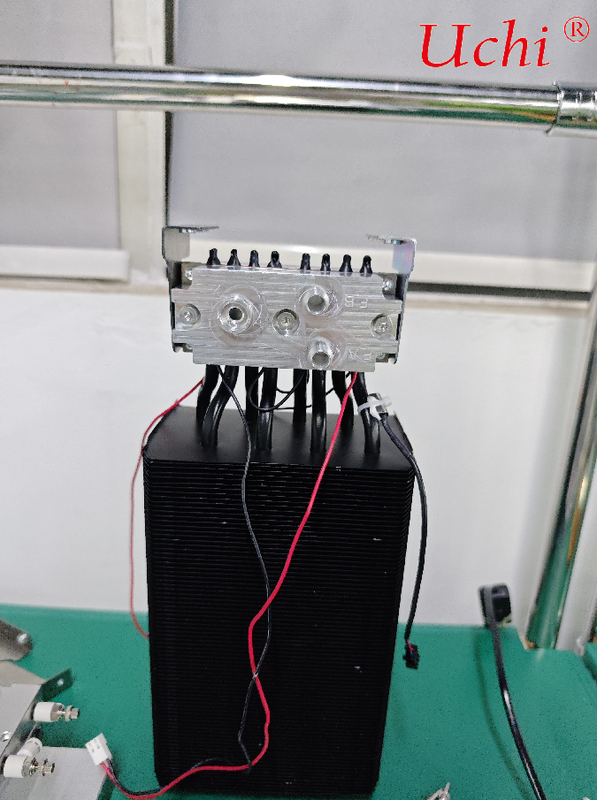

Kühlkernmodul (Abbildung 1): Doppelkreislauf-Aluminiumwasserkühlplatten, 8 wärmeleitende Wärmeleitungen, mehrere TEC-thermoelektrische Kühlchips,Rot- und schwarze Stromversorgungsleitungen für TEC-Chips

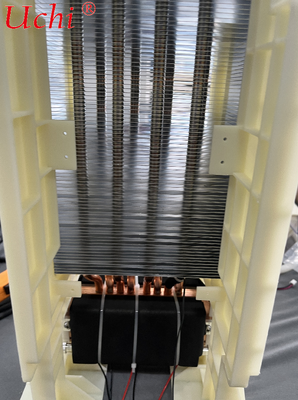

Wärmeverteilungsanlage (Abbildung 3): Nylon-isolierter Luftkanalhalter, Hochdichte-Aluminiumflossen-Kühlkörper, Kupferwärmeausgleichsrohre, schwarze Wärmeleitbasis für TEC-Chips

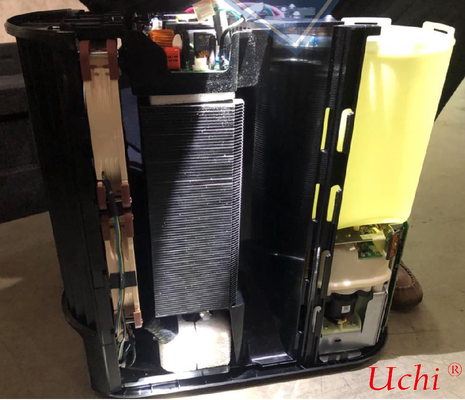

Hauptgehäuse, Wasserkreislauf und elektronische Steuerungskomponenten (abgetrennte Haupteinheit Diagramm 2): Kunststoff-Haupteinheitshülle, Wasserspeicher, leise zirkulierende Wasserpumpe,PCB-Leiterplatten für die Hauptsteuerung, Stoßdämpferschwamm, Drahtgurtklemmen, Gleichstromkühlventilator, Wasserstandssensor, Temperatursonde, externes Bedienfeld
II. Schritt 1: Laminatmontage des Kühlkerns und Wärmeabbau (Hot Endmontage der Kernkomponenten)
Die heißen Oberflächen der TEC-Kühlchips und die flache Oberfläche der schwarzen Kupferbasis werden gereinigt und dann gleichmäßig eine dünne Schicht thermisches Fett aufgetragen, um Lücken zu füllen und den Wärmewiderstand zu verringern.
Drücken Sie die heißen Enden mehrerer TEC-Kühlchips fest an der schwarzen Unterseite und befestigen Sie sie vorübergehend mit Kabelbinden.die kalten Enden der TEC-Chips nach oben anordnen, um sich mit den oberen Aluminiumwasserkühlplatten mit doppelter Schaltung auszurichten.
Ein Ende jedes Kupfer-Wärmepipes wird in die vorgegebenen Schleifen der schwarzen Unterseite eingefügt und das andere Ende durch den oberen Hochdichte-Aluminium-Flossen-Kühlkörper eingespeist.Stellen Sie sicher, dass jedes Wärmeleiter bildet eine enge Interferenz passt mit den Flossen ohne lose Lücken.
Anbringen Sie die isolierte Beige-Nylon-Luftkanalhalterung, richten Sie die Montagelöcher auf beiden Seiten des Heizkörpers aus und befestigen Sie sie mit Schrauben, um einen geschlossenen vertikalen Luftkanal zu bilden.Sicherstellung, dass der Luftstrom vom Ventilator durch die Aluminiumflossen fließt.
Verbinden Sie die roten und schwarzen Stromversorgungsleitungen von TEC-Chips,die Drahtgurt durch die vor eingestellten Draht-Rillen der Halterung zu führen und mit Klemmen zu befestigen, um Kurzschlüsse durch Kontakt mit dem Metallkühler zu verhindern.
III. Schritt 2: Montage von Kaltwasserkreislauf-Wasserkühlplatten
Auf die Oberflächen der TEC-Chips mit Kaltendurchgang wird eine weitere dünne Schicht thermisches Fett aufgetragen und die in Abbildung 1 gezeigten Doppelkreislauf-Wasserkühlplatten aus Aluminium (FA/EB) ausgerichtet.und drücken Sie sie vertikal, um alle kalten Enden der TEC-Chips eng zu passen.
Die Befestigungsschrauben auf beiden Seiten der Wasserkühlplatten mit gleichmäßiger Kraft festziehen, um unter Spannung keine Risse bei TEC-Chips zu vermeiden.Überprüfen Sie, ob die drei Wasseranschlüsse für die Schnellanschlüsse frei sind und reservieren Sie Platz für externe Matratzenleitungen..
Install thermal gaskets at contact points between the upper ends of the 8 heat-conducting heat pipes and the back of the water cooling plates to help balance cold-end temperature and eliminate local temperature differences.
IV. Schritt 3: Vormontage des Wasserkreislaufsystems (Wasserbehälter + Wasserpumpe)
Entfernen Sie die Kunststoffhülle der Haupteinheit, installieren Sie den gelben Wasserbehälter in die rechte Kabine und befestigen Sie die Grenzklemmen, um zu verhindern, dass es zittert und Wasser ausläuft.
Anschließen Sie den Boden des Wasserspeichers an die leise Gleichstrom-Kirkulationswasserpumpe und drücken Sie den Versiegelungsring, um das Auslaufen des Wassers zu verhindern.Anschließen des Wasser-Eingangs und des Wasser-Ausgangs der Pumpe an die FA- und EB-Kirkulationsöffnungen der Wasserkühlplatten über Silikonschläuche.
Anschließen Sie einen Wasserflusssensor und eine Wassertemperatursonde in Serie an den Wasserkreislauf, ordnen Sie alle Rohrleitungen in die Seitendraht-Rillen an und reservieren Sie einen Überlaufanschluss zur Wasserauffüllung;alle Verbindungen mit Schlauchklemmen befestigen, um Wasserdurchflutungen während des Verkehrs zu verhindern.
Auf den Boden der Wasserpumpe und des Heizkörpers kleben Sie einen weißen Stoßdämpfer auf, um Vibrationen zu isolieren und den Betriebslärm der gesamten Einheit nachts zu reduzieren.
V. Schritt 4: Verkabelung und Montage des elektronischen Steuerungssystems
Die Hauptsteuerungsplatte wird in die oberste Kabine der Haupteinheit eingebaut und Isolationsstützpfeiler befestigt, um den Kontakt zwischen der Platte und dem Metallkühler zu vermeiden.
Verbindungsleitungen nach Kategorie:
Stromleitungen: Verbinden Sie die roten und schwarzen TEC-Stromleitungen, die Stromleitungen der Wasserpumpe und die Kühlventilator-Stromleitungen mit den Leistungsausgangsterminals der Hauptplatine.
Sensorsignalleitungen: Wassertemperatur-Sonden, Matratzen-Temperatursensoren und Sensoren für den niedrigen Wasserstand an die Signalempfangsterminals der Hauptplatine anschließen.
Panel-Kommunikationsleitungen: Das flache Kabel des externen Bedienfeldes wird an die Kommunikationsoberfläche des Hauptplatins angeschlossen.
Anbringen Sie alle Drahtbänder in Schichten in der linken Drahtgrille mit braunen Kunststoffklemmen und ordnen Sie sie ordentlich an, damit Rohrleitungen und Ventilatoren keine Drähte abkratzen;Spulen und fixieren Sie überflüssige Drähte, um Resonanzgeräusche zu beseitigen.
VI. Schritt 5: Schließung des Gehäuses der Haupteinheit und Montage des Luftkanals
Das vollständig zusammengebaute Kühl- und Wärmeabbau-Modul wird in die mittlere Kabine der Haupteinheit als Ganzes gedrückt und mit Schrauben an der Basis befestigt.
Der Gleichstromkühlventilator wird an der Luftkanalposition an der Vorderseite des Heizkörpers montiert, wobei der Ventilator Luft in Richtung von Aluminiumflossen bläst, um eine erzwungene Konvektionswärmeabgabe zu erzeugen.
Die Klemmen an der oberen und unteren Kunststoffhülle der Haupteinheit ausrichten, die gesamte Einheit befestigen und die Hülle mit Schrauben verriegeln.Rückschaltstellen für die Außenwasserleitungen der Wasserkühlplatten und Stromleitungen.
Überprüfen Sie alle beweglichen Teile: der Ventilator dreht sich ohne Reibung, die Wasserpumpe läuft reibungslos ohne Verstopfung, der Wassertank kann normal ausgezogen werden, um Wasser aufzufüllen,und Wasserkreislaufverbindungen sind frei von Extrusion und Biegen.
VII. Schritt 6: Wasser- und Stromprüfung der kompletten Einheit (Pflichtfabrikinspektion)
Wasserkreislaufprüfung
Füllen Sie den Wasserbehälter mit destilliertem Wasser, lassen Sie die Wasserpumpe 10 Minuten laufen und prüfen Sie alle Verbindungen und Wasserkühlplatten auf undichte oder tropfende Wasser.
Überprüfen Sie, ob der Wasserflusssensor den Wasserfluss normal erfassen kann; die Hauptplatine muss den Schutz gegen Wasserrückstände auslösen, um die Einheit abzuschalten, wenn kein Wasser vorhanden ist.
Temperaturkontrolle Leistungsprüfung
Strom auf dem Bedienfeld, Kühlmodus bei 18°C bzw. Heizmodus bei 45°C eingestellt, um die unabhängige Temperaturregelung der Wasserkanäle mit zwei Schaltkreisen zu prüfen.
Lassen Sie 2 Stunden lang kontinuierlich laufen, überprüfen Sie, ob sich der Heizkörper nicht überhitzt, die Lüftergeschwindigkeit stabil bleibt und TEC-Chips keine hochtemperaturfrequenzreduzierung aufweisen.
Das gemessene nächtliche Rauschen darf 35 dB nicht überschreiten, ohne offensichtliche Vibrationen durch Wasserstrom oder ungewöhnliches Lüftergeräusch.
Prüfung der Schutzfunktion
Manal wird der Luftkanal des Kühlers gesperrt; die Hauptplatine schaltet die Stromversorgung der TEC-Chips automatisch über den Übertemperaturschutz ab.
Entleeren Sie das gesamte Wasser aus dem Wassertank; der Wasserschutz schaltet das gesamte Gerät aus und löst eine Alarmanforderung für Wassermangel auf dem Panel aus.
VIII. Tipps zur Vermeidung von Fallstricke bei der Schlüsselmontage
️ Verwenden Sie keine zu dicke Schicht thermisches Fett, sondern nur eine dünne Beschichtung.
Kupferheizrohre dürfen niemals gebogen oder abgeflacht werden; ein blockierter innerer Arbeitsmediumrückfluss wird die Wärmeableitung direkt behindern.
Die isolierte Nylonhalterung darf nicht weggelassen oder entfernt werden, da sonst der Kontakt zwischen dem Metallkühler und den Stromleitungen zu Kurzschlüssen führt und die Leiterplatte verbrennt.
Nur destilliertes Wasser ist auf den Wasserkreislauf anwendbar; Leitungswasser ist während der Montage und Prüfung verboten, um eine vorzeitige Verkleinung und Verstopfung der Rohrleitung zu verhindern.
