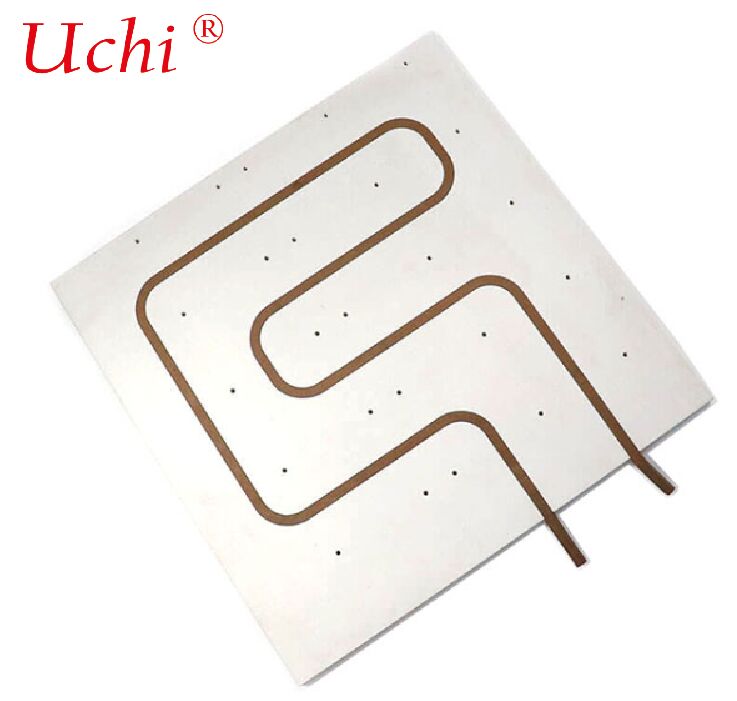

Produktparameter von Aluminiumprofil-Wasserkühlplatte für Gerätewärmedämpfer

Material: CU1020

Größe: 250x150x15 mm

Gewicht: 2,5 kg

Technologie: CNC-Bearbeitung

Eigenschaft: Gute Kühlfähigkeit und keine Leckage

Oberflächenbehandlung: Ölreinigung und Passivierung

Wärmeleitleistung: 1300 W

Produktvorteil von Aluminiumprofil-Wasserkühlplatte für Gerätewärmeabnehmer

Genau wie Heizkessel ist ein Wort, das die Leute kennen werden, ist dies das Kühlgerät, das eine wichtige Rolle in modernen Geräten und Maschinen spielt, ohne einen Kühlkessel,Es könnte das Betriebssystem zerstören und so Tausende von Dollar für den Verlust kosten, jedoch einige der Kühlkörper, egal, die aktive Kühlkörper oder passive Kühlkörper, seine Kühlleistung Leistung sind alle hat die Begrenzung von etwa 200-300W,sehr selten können Wärmeabnehmer eine starke Kühlleistung von mehr als 300 W habenDas ist also die Grenze für den modernen Heizkörper?

Die Antwort ist nein, die Technologie ändert sich von Zeit zu Zeit, und immer fortschrittlichere Techniken erscheinen und die alle mit menschlicher Intelligenz und Hingabe beigetragen werden,so wie die Ausrüstung immer fortschrittlicher und seine Betriebsgeräte sind für höhere Kühlung Wärmespender, so dass jetzt die Wasserkühlplatte geboren wurde, um den Anforderungen großer Geräte gerecht zu werden, zum Beispiel die Lasergeräte benötigen hohe Leistung in Strom, und es muss wird mehr Heizung erzeugen,Also wenn Sie wollen, halten Sie die Temperatur normal und Betrieb stabil sein, werden Sie die hohe Kühlleistung von Laser-Ausrüstung Kühlplatte benötigen, diese Wasserkühlplatte ist für die Laser-Ausrüstung bestimmt, es könnte mehr als 500W oder 1000W abkühlen,und sogar mehr als 3000W ist verfügbar, diese Kühlmethode verwendet Flüssigkeitsfluss und kann die Kühlleistung entsprechend der Durchflussgeschwindigkeit und dem Wasservolumen anpassen.und Wärmequelle mit Wasserkaltplatte angeschlossen, um die Wärme zu berühren und die Wärme bis zu einer niedrigeren Temperatur zu verbreiten.

Wasserkühlplatte mit Aluminiumprofil

1- Grundlegende Einführung

• Material: AL6063 / AL6061 (Extrusionsaluminium, gute Wärmeleitfähigkeit und Bearbeitungsfähigkeit)
• Struktur: Innen mitWasserkanal / Durchfluss, Außen mit Montagefläche
• Kühlmedium: Wasser, Glykolwasser, Kühlöl

2. Hauptarten der Herstellung

(1) Extrudiertes Aluminiumprofil + Abdeckplatte

• Verfahren: Extrudieren einer Seite mit Rillenkanal → Schweiß-/Bindungsabdeckungsplatte → Bohr-Eingang/Ausgang
• Eigenschaften: geringe Kosten, Massenproduktion, geeignet für flache, lange Streifen-Wasserkühlplatten

(2) Tiefbearbeitung + Reibungsräumschweißen (FSW)

• Prozess: CNC-Mühle mit tiefem Kanal → Reibungsräumschweißschutzplatte
• Eigenschaften: Hohe Festigkeit, kein Leck, hohe Druckbeständigkeit, weit verbreitet in der Industrie, neue Energie

(3) Skiv + Bindung / Schweiß

• Für Hochleistungsdichte, komplexes Strömungsfeld

3. Typische Struktur und Form

• Rechteckige Flachplatte (am häufigsten für IGBT, Wechselrichter, Batterie, Laser)
• Typ des langen Streifens (für Gerätefach, Leistungsmodul-Array)
• Mehrfach-Hohlraum, serpentine, parallele, Z-Typ, S-Typ Wasserkanal
• Kann mit Montagelöchern, Gewindelöchern, Stufen, Vermeidung von Löchern sein

4. Vorteile

• Hohe Wärmeabbaueffizienz: Direktkontaktflüssigkeitskühlung, wesentlich besser als Luftkühlung
• Leichtes Gewicht: Aluminiumdichte niedrig, geeignet für die Integration von Geräten
• Gute Plastizität: Extrudiertes Profil kann in komplexe Abschnitte verarbeitet werden
• Hohe Bearbeitungsflexibilität: CNC kann verschiedene Formen und Schnittstellen realisieren
• Gute Korrosionsbeständigkeit bei Oberflächenbehandlung

5Typische Anwendungen

• Industrielle Stromversorgung / Wechselrichter / IGBT / MOSFET
• Laserausrüstung, Wasserkühlung mit Laserkopf
• Motorsteuergerät für Fahrzeuge mit neuer Energie
• Kommunikationsbasisstation, Serverflüssigkeitskühlung
• Medizinische Ausrüstung, Hochleistungs-LED, Energiespeicher

6. Schlüsselkonstruktionsparameter

• Kühlleistung und Wärmefluss
• Temperatur und Durchfluss des Einlasswassers
• Druckwiderstand (in der Regel 1 ‰ 10 bar)
• Kanalbreite, -tiefe, -länge des Flussweges
• Oberflächenflächigkeit und Rauheit (für den Hitze-Kontakt)
• Schnittstelle: G1/4, M5/M6 Gewinde, Schnellanschluss

7. Oberflächenbehandlung

• Anodisierung (alltäglich, korrosionsschutzfähig, isolierend)
• Nickelplattierung
• Passivierung
