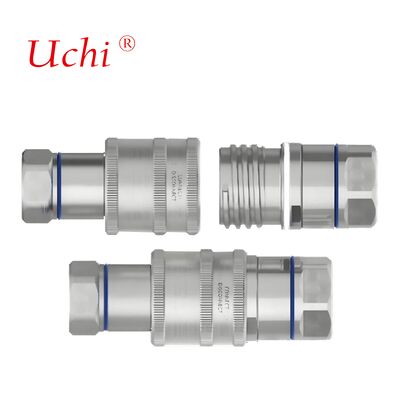

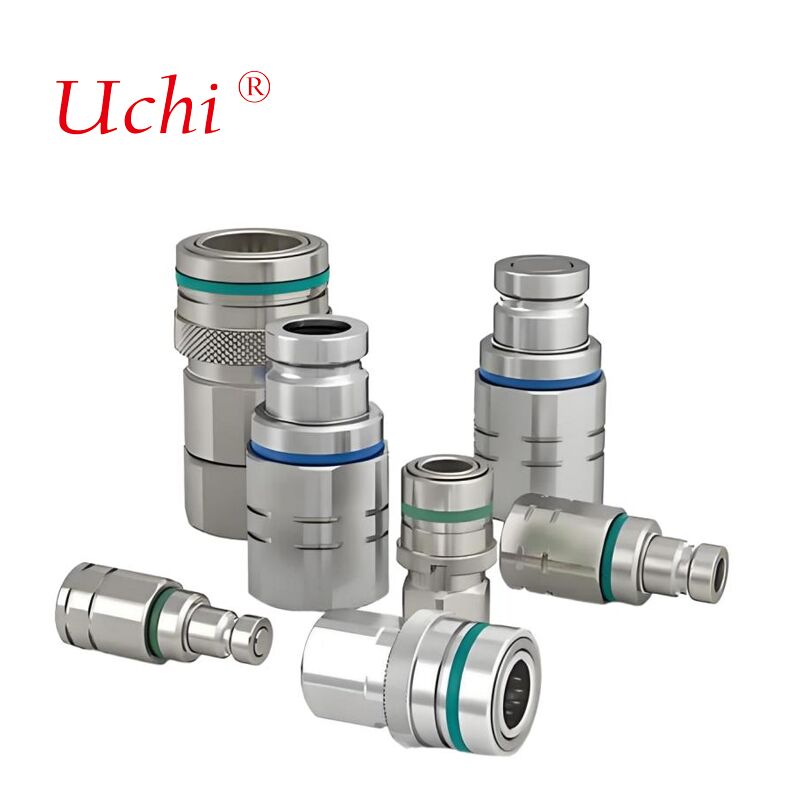

CNC-gefertigte Schnellverschluss-Fitting-Teile für Kühlplatten vom Rohrtyp
Produktdetails:
| Herkunftsort: | Dongguan ， Guangdong, China |
| Markenname: | Uchi |
| Zertifizierung: | SMC |
| Modellnummer: | Schnellverbindungsanlagen |
Zahlung und Versand AGB:
| Min Bestellmenge: | 100 Stück |
|---|---|
| Preis: | Verhandlungsfähig |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50000000pcs pro Monat |
|
Detailinformationen |
|||
| Material: | Aluminium, Edelstahl, Messing, Kohlenstoffstahl, Titan... | Präzision: | Der Prüfstand ist in der Lage, die Prüfungen abzuschließen. |
|---|---|---|---|
| Zertifizierung: | ISO 9001,ROSH,CE,ISO16949 | Bearbeitungsart: | CNC-Drehen, CNC-Fräsen, CNC-Bohren usw. |
| Oberfläche: | Anodisiert, poliert | Typ: | Räumen, BOHREN, Ätzen/chemische Bearbeitung, Laser... |
| Hervorheben: | CNC-gefertigte Schnellverschluss-Rohrverschraubungen,Rohranschlüsse für Flüssigkeitskühlplatten,Schnellverschluss-Fittinge für Kühlplatten |
||
Produkt-Beschreibung
CNC-gefertigte Schnellanschluss-Fitting-Teile für Rohrkaltplatten
Präzisions-CNC-gefertigte Schnellanschluss-Fitting-Teile, die speziell für Rohrkaltplatten in Flüssigkeitskühlsystemen entwickelt wurden.
Fertigungsspezifikationen
| Verarbeitung | CNC-Drehen, CNC-Fräsen |
| Materialien |
Aluminium: 2000er Serie, 6000er Serie, 7075, 5052 usw. Edelstahl: SUS303, SUS304, SS316, SS316L, 17-4PH usw. Titan: Güteklasse F1-F5 Messing: 260, C360, H59, H60, H62, H63, H65, H68, H70 usw. Stahl: 1214L/1215/1045/4140/SCM440/40CrMo usw. |
| Oberflächenbehandlung | Eloxiert, Kugelgestrahlt, Siebdruck, PVD-Beschichtung, Zink-/Nickel-/Chrom-/Titan-Beschichtung, Bürsten, Lackieren, Pulverbeschichtet, Passivierung, Elektrophorese, Elektropolieren, Rändeln, Laser/Ätzen/Gravieren usw. |
| Toleranz | ±0,002 ~ ±0,005 mm |
| Oberflächenrauheit | Min Ra 0,1~3,2 |
Materialauswahl-Leitfaden für Flüssigkeitskühlsysteme
| Anwendungsszenario | Empfohlenes Hauptkörpermaterial | Empfohlenes Dichtungsmaterial | Kernvorteile | Auswahlhinweise |
|---|---|---|---|---|
| Flüssigkeitsgekühlte Platten für Rechenzentrumsserver | Messing / 6061 Aluminiumlegierung | Nitril-Butadien-Kautschuk (NBR) | Moderate Kosten, ausgezeichnete Bearbeitbarkeit, kompatibel mit Wasser-Glykol-Kühlmittel; einfache Montage und Demontage | Systembetriebsdruck ≤ 3,0 MPa; langfristige Hochtemperatur (＞100℃) Bedingungen vermeiden |
| Flüssigkeitskühlkreislauf für die Leistungsbatterie von Neufahrzeugen | 304/316 Edelstahl | Fluorkautschuk (FKM/Viton) | Hohe Druckbeständigkeit (3,0-6,0 MPa), Vibrations- und Stoßfestigkeit; breite Temperaturbeständigkeit | Entspricht den ISO 16028-Automobilindustriestandards |
| Flüssigkeitskühlsystem für Ladestationen im Freien | 316 Edelstahl / Glasfaserverstärktes PA66 | Fluorkautschuk (FKM/Viton) | 316 Edelstahl widersteht Korrosion im Freien; Konstruktionskunststoff zeichnet sich durch geringes Gewicht und gute Isolierung aus | Erfüllt IP67 oder höhere Schutzart |
| Hochtemperatur-Flüssigkeitskühlung für Industrieanlagen | 316 Edelstahl | Perfluorelastomer (FFKM) | Ultra-hohe Temperaturbeständigkeit (≤200℃), kompatibel mit stark korrosiven Kühlmitteln | Hohe Kosten, geeignet für High-End-Industrieszenarien |
| Tragbare Flüssigkeitskühlung für Unterhaltungselektronik | Polyoxymethylen (POM) / Aluminiumlegierung | Silikonkautschuk (VMQ) | Geringes Gewicht, ausgezeichnete Isolierung; Beständigkeit gegen extreme Tieftemperaturen | Nur für Niederdruck (≤1,0 MPa), Normal-/Niedertemperaturbedingungen |
Materialauswahlprinzipien
- Materialkompatibilität zuerst: Für Wasser-Glykol-Kühlmittel Messing/Aluminiumlegierung + NBR/FKM priorisieren; für ölbasierte Kühlmittel FKM/FFKM-Dichtungen verwenden
- Parameter der Arbeitsbedingungen abgleichen: Die Nenn-Druckbeständigkeit sollte ≥ 1,5-mal dem Systemspitzendruck entsprechen; die Temperaturbeständigkeit sollte die Systemextreme abdecken
- Ausgleich zwischen Kosten und Leistung: Messing/NBR für allgemeine Szenarien wählen; auf Edelstahl/FKM für anspruchsvolle Anwendungen aufrüsten
Fertigungskapazitäten
Unsere Formenwerkstatt verfügt über moderne Ausrüstung, darunter:
- 22 Sätze von Funkenerosionsmaschinen (EDM), darunter 2 MAKINO Spiegel-EDM-Maschinen
- 9 Drahterodiermaschinen (langsam), darunter 3 Seibu und 1 Sodick-Maschinen aus Japan
- 7 Funkenerosionsmaschinen, 10 Schleifmaschinen, 2 Fräsmaschinen und 1 Drehmaschine
Gerätespezifikationen
- Tischgröße: 500×350 mm
- Eilganggeschwindigkeit: 5000 mm/min
- Maximales Werkstückgewicht: 500 kg
- Maximales Elektroden-Gewicht: 50 kg
Hochpräzisionsbearbeitung
Verwendung der SuperSpark4- und IES (Intelligent Expert System)-Technologien für fortschrittliche adaptive Stromversorgung und Sprungsteuerung zur Stabilisierung des EDM-Prozesses und zur Verbesserung der Bearbeitungspräzision. Ausgestattet mit Ultra-Oberflächen- und Ultra-Kanten-Generator-Technologien für hervorragende Oberflächengüte und metallurgische Qualität.
Flüssigkeitskühlsystem-Technologie
Hochleistungs-Flüssigkeitskühlsysteme erfordern Kühlkörper, die in der Lage sind, Wärme schnell zu absorbieren. Durch die Nutzung der hohen spezifischen Wärmekapazität von Flüssigkeiten übertragen unsere Systeme große Wärmemengen durch Flüssigkeitsfluss und sind in der Lage, Wärme von mehreren hundert Watt bis über ein Kilowatt abzuleiten.
Flüssigkeitskaltplatten-Varianten
- Eingebettete Rohrkaltplatte: Hergestellt durch Nuten von Platten, Einbetten und Verschweißen von Kupferrohren im Inneren und anschließendes hermetisches Verschließen durch Schweißen
- Eingesetzte Rohrkaltplatte: Hergestellt durch Einbetten von Kupferrohren auf Aluminiumplattenoberflächen unter Verwendung von Schweiß- oder Klebeverfahren
- Kanalartige Flüssigkeitskaltplatte: Interne Strömungskanäle, die auf Kupfer- oder Aluminiumsubstraten durch Bohren, Extrudieren und Präzisionsbearbeitung gebildet werden
- Flüssigkeitskühlblock: Für die Wärmeableitung von Hochleistungs-Chips mit internen Strömungskanälen, die durch Skiving-Fin-Technologie erzeugt werden
Produktanwendungen
Qualitätssicherung
Wir halten strenge Qualitätsstandards mit umfassenden Testgeräten ein, darunter:
- 1 Koordinatenmessmaschine
- 1 Projektorinstrument
- 2 Wasserhochdruck-Testmaschinen
- 4 Wärmewiderstands-Testmaschinen
- 2 Flüssigkeitsleckage-Testmaschinen
Kundendienstversprechen
- Schnelle Reaktion auf alle Anfragen
- Wettbewerbsfähige Preise mit garantierter Qualität
- Effiziente Produktionsplanung
- Optimale Transportlösungen
- Umfassender technischer Support
Häufig gestellte Fragen
Sind Sie ein Handelsunternehmen oder ein Hersteller?
Wir sind ein professioneller Hersteller von Kühlkörpern und Wasserkühlplatten mit umfassender Erfahrung und einem starken technischen Team, das sich durch automatisierte und mechanisierte Produktion auszeichnet.
Haben Sie schon einmal Waren exportiert und in welche Regionen?
60 % unserer Gesamtproduktion werden nach Japan, Indien, Großbritannien, Kanada, USA und Brasilien exportiert.
Wie viele Mitarbeiter haben Sie?
Ungefähr 100 Mitarbeiter in den Abteilungen Vertrieb, Einkauf, Engineering, Qualitätssicherung, Lager und Produktion.
Können Sie Muster zur Verfügung stellen, wenn wir dem Design zustimmen?
Ja, wir stellen Muster zur Bestätigung vor der Massenproduktion zur Verfügung, zusammen mit technischen Zeichnungen, falls erforderlich.
Welche Verpackungsmethoden verwenden Sie?
Kundenspezifische Verpackung mit normalen Kartons und dichtem Stoff oder Holzkartons für optimalen Schutz während des Transports.
Bieten Sie technischen Support für Produktprobleme?
Alle Produkte werden vor dem Versand vollständig geprüft. Bei Problemen bieten wir sofort technische Lösungen an.
Möchten Sie mehr über dieses Produkt erfahren?
