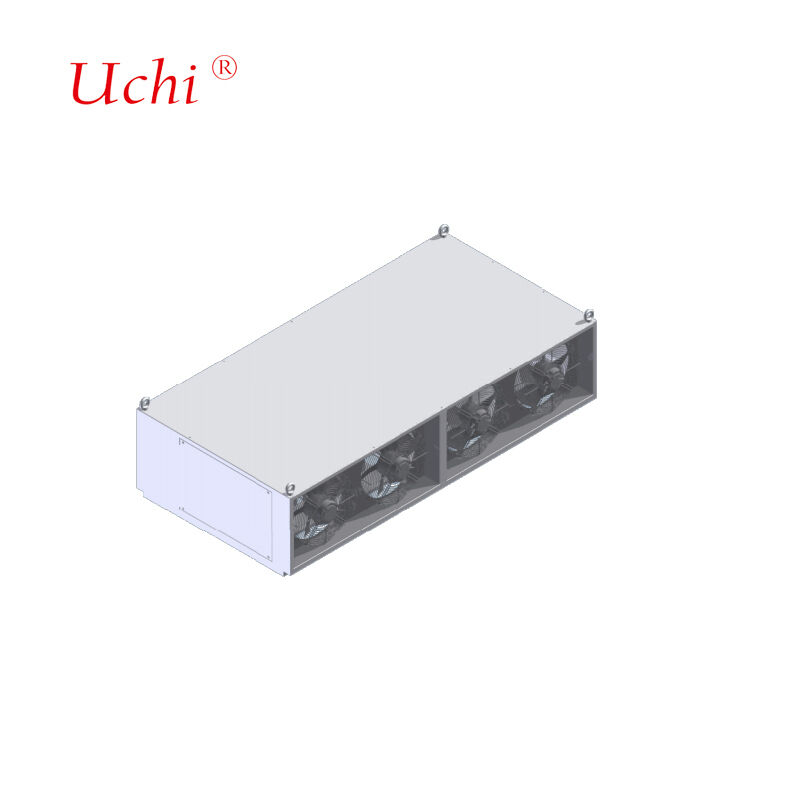

600S Vollflüssigkeitsgekühltes Ladesäulen-Kühlsystem ist für das Gleichrichterschrank von 600kW ultraschnellen Ladesäulen geeignet.
Produktdetails:
| Herkunftsort: | Dongguan ， Guangdong, China |
| Markenname: | Uchi |
| Zertifizierung: | SMC |
| Modellnummer: | 600S |
Zahlung und Versand AGB:
| Min Bestellmenge: | 100 Stück |
|---|---|
| Preis: | Verhandlungsfähig |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50000000pcs pro Monat |
|
Detailinformationen |
|||
| Anwendbare ultraschnelle Ladesäulenleistung: | 600 kW | Wärmequellenleistung: | 30 kW |
|---|---|---|---|
| Kühlmittelart: | Kühlmittelart | Anzahl der Systemmodule: | 15 PCS |
| Durchflussrate eines einzelnen Moduls: | 6 l/Min | Temperatur zur Reduzierung der Systemfrequenz:: | 60 ℃ |
| Stromversorgungsbedarf: | AC 220V, 50 Hz | Schutzklasse: | IP54 |
| Lärm: | ≤60dB | Umgebungstemperatur: | -30 ~ 55 °C |
| Luftfeuchtigkeit: | 5 % ~ 90 % | Höhe: | ≤2000m |
| Abmessungen der Flüssigkeitskühleinheit: | 1600×900×475mm (Höhe inklusive Lüfter) | ||
| Hervorheben: | 600S flüssigkeitsgekühltes Ladesäulensystem,600kW ultraschneller Ladesäulen-Gleichrichter,Flüssigkeitskühlplatte für Gleichrichterschrank |
||
Produkt-Beschreibung
600S Vollflüssigkeitskühltes Ladestützkühlsystem
Eine fortschrittliche Kühllösung, speziell für 600kW-Ultra-Schnellladestelle-Gleichrichter-Schränke entwickelt, die ein überlegenes thermisches Management für Hochleistungs-Anwendungen bietet.
Systemkonstruktion und technische Spezifikationen
Komplettes flüssiggekühltes Wärmemanagementsystem mit Wärmetauschern, Zirkulationspumpen, Aufbereitungspumpen, Wassertanks, Sensoren, Ventilatoren und intelligenten Steuerungssystemen.mit einer Breite von mehr als 20 mm,.
Technische Parameter
- Anwendbare Ladeleistung: 600 kW
- Leistung der Wärmequelle: 30 kW
- Kühlmittel: 40% Ethylenglykollösung
- Systemmodule: 15 Einheiten (Durchfluss von einem einzigen Modul: 6L/min)
- Frequenzreduktionstemperatur: 60°C
- Stromversorgung: Wechselstrom 220V, 50Hz
- Schutzklasse: IP54
- Kommunikationsoberfläche: RS485 (Modbus-RTU-Protokoll)
- Geräuschpegel: ≤ 60 dB
- Betriebstemperatur: -30°C bis 55°C
- Luftfeuchtigkeitsbereich: 5% bis 90%
- Höchsthöhe: 2000 m
- Abmessungen der Flüssigkeitskühlungseinheit: 1600 × 900 × 475 mm
Entwurf eines Kaltplattenradiators
Individuelle interne Durchflusskanalkonstruktion auf der Grundlage spezifischer Stromverbrauchsdaten und Wärmeverteilungsmuster. Our engineering process includes comprehensive simulation analysis with iterative parameter optimization to achieve precise thermal and hydraulic performance targets while maintaining optimal fluid flow resistance.
Kapazitäten der Produktionsanlagen
| Typ der Ausrüstung | Anzahl | Technische Parameter |
|---|---|---|
| Tunnelbrennöfen | 2 Einheiten | Maximale Schweißgröße: 1000 mm (W) * 250 mm (H), Längen unbegrenzt Höchstschweißtemperatur: 950°C Anwendbare Materialien: Kupfer, Aluminium |
| Vakuumbrennöfen | 2 Einheiten | Maximale Schweißgröße: 800 mm * 1200 mm * 800 mm Maximale Schweißtemperatur: 1200°C Anwendbare Materialien: Kupfer, Aluminium, Edelstahl |
| Geräte zur Erkennung von Heliumlecks | 2 Einheiten | Maximale Prüfgröße: 2500 mm * 750 mm * 700 mm Prüfdruckbereich: 0-3 MPa Prüfungsgenauigkeit: 2 g/Jahr oder ≤1*10−6 Pa*m3/s |
| Hydrostatische Prüfgeräte | 2 Einheiten | Maximale Prüfgröße: 2500 mm * 1500 mm * 1000 mm Prüfdruckbereich: 0-5 MPa |
| Pneumatische Prüfgeräte | 2 Einheiten | Maximaler Prüfbereich: unbegrenzt Prüfdruckbereich: 0-5 MPa Prüfgenauigkeit: 1 Pa |
Fortgeschrittene Brazing-Technologie
Unser Vakuumbrennverfahren verbindet Aluminiumplatten mit speziellen Füllmetallen mit niedrigeren Schmelzpunkten als das Basismaterial, wodurch außergewöhnlich starke Verbindungen ohne Restkorrosionsfluss entstehen.Diese hochpräzise Technologie sorgt für einheitliche Heizung, exakte Temperaturkontrolle, beseitigt Nachreinigungsanforderungen und minimiert die Verzerrung von Teilen.
Technik der Flüssigkühlsysteme
Bei Hochleistungsflüssigkeitskühlsystemen sind fortschrittliche Wärmeabsaugungen erforderlich, die eine schnelle Wärmeabsorption ermöglichen.unsere Systeme effizient übertragen erhebliche Wärmebelastungen durch optimierten Flüssigkeitsfluss, mit einer Wärmeabgabe von mehreren hundert Watt bis zu über einem Kilowatt.
Flüssige Kaltplattenarten
- Vergrabene Rohrflüssige Kaltplatte:Hergestellt durch Rillenplatten, Vergraben und Schweißen von Kupferröhren im Inneren, anschließend durch Präzisionsschweißen hermetisch versiegelt.und hohe Flachheit für hervorragenden thermischen Kontakt.
- Flüssigkühlplatte mit eingesetzter Röhre:Hergestellt durch Einbettung von Kupferröhren auf Aluminiumplattenoberflächen unter Verwendung fortschrittlicher Schweiß- oder Bindungsverfahren mit strenger Flachheitskontrolle für minimale Wärmebeständigkeit.
- Flüssiger Kaltplatte des Kanaltyps:Interne Strömungskanäle, die auf Kupfer- oder Aluminiumsubstraten durch Präzisionsbohrung, Extrusion und Bearbeitung gebildet werden und durch Reibungsschweißen oder Hochtemperatur-Lautung versiegelt werden.
- Flüssigkeitskühlblock:Für die Hochleistungschip-Wärmeableitung mit internen Durchflusskanälen, die durch Skiving-Fin-Technologie erstellt wurden, um die Wärmeaustauschfläche zu maximieren.
Materialspezifische Kühllösungen
Kupferbrähte Flüssigkeitskühlmittel:GB200-Flüssigkeitskühlmodul, H20-Flüssigkeitskühlmodul, optisches Modul-Flüssigkeitskühlmodul und andere Kupferkühlplatten.mit einem Gehalt an Kohlenwasserstoffen von mehr als 10 GHT.
Aluminiumgebrannte Flüssigkühlprodukte:LTS-Sifon-Kühlkörper, elektronische Steuerungsflüssigkeitskühlbox, Stromversorgung, gekennzeichnete Flüssigkeitskühlplatte, elektrische Steuerungsflüssigkeitskühlplatte, 6G-3DRVC-Kühlkörper,mit einer Leistung von mehr als 50 W und.
mit einer Breite von mehr als 20 mm,Flüssigkeitskühlkollektor, DIMM-Flüssigkeitskühlmodul und andere Flüssigkeitskühlkollektoren aus Edelstahl.
Schlüsselbereiche der Anwendung
- Laser und medizinische Ausrüstung
- Abkühlung der Elektrofahrzeugbatterie
- Leistungselektronik und Motorantriebseinrichtungen
- Mikrowellen 5G-Übertragungssysteme
- Systeme für erneuerbare Energien
- IGBT- und Leistungshalbleitersysteme
- Rechenzentren und industrielle Anwendungen
- Verteidigungssysteme und Avionik
- Brennstoffzellen und Traktionssysteme
Qualitätssicherungsstandards
Wir pflegen strenge Qualitätsstandards mit umfassenden Prüfgeräten, die die Zuverlässigkeit und Konsistenz der Produkte gewährleisten.
- 1 Koordinatenmessmaschine
- 1 Projektor
- 2 Wasserhochdruckprüfmaschinen
- 4 Prüfmaschinen für Wärmewiderstand
- 2 Prüfmaschinen zur Prüfung von Flüssigkeitsdurchlässigkeiten
Kundenbetreuung
- Schnelle Beantwortung aller Anfragen
- Wettbewerbsfähige Preise mit garantierter Qualität
- Effiziente Produktionsplanung
- Optimale Transportlösungen
- Umfassende technische Unterstützung
Häufig gestellte Fragen
Sind Sie ein Handelsunternehmen oder Hersteller?
Wir sind ein professioneller Hersteller von Wärmesenkern und Wasserkühlplatten mit umfangreicher Erfahrung und einem starken technischen Team, mit automatisierter und mechanisierter Produktion.
Haben Sie Waren schon einmal exportiert und in welche Regionen?
60% unserer gesamten Produktion werden nach Japan, Indien, Großbritannien, Kanada, den USA und Brasilien exportiert.
Wie viele Mitarbeiter haben Sie?
Ungefähr 100 Mitarbeiter in den Abteilungen Vertrieb, Einkauf, Technik, Qualitätssicherung, Lager und Produktion.
Können Sie Proben liefern, wenn wir mit dem Entwurf einverstanden sind?
Ja, wir stellen vor der Massenproduktion Proben zur Bestätigung zur Verfügung, gegebenenfalls zusammen mit technischen Zeichnungen.
Welche Verpackungsmethoden verwenden Sie?
Individuelle Verpackung mit normalen Kartons und dichtdichten Stoffen oder Holzkartons für einen optimalen Schutz während des Transports.
Bieten Sie technische Unterstützung für Produktprobleme?
Alle Produkte werden vor dem Versand vollständig untersucht. Für alle Probleme stellen wir sofortige technische Lösungen zur Verfügung.
