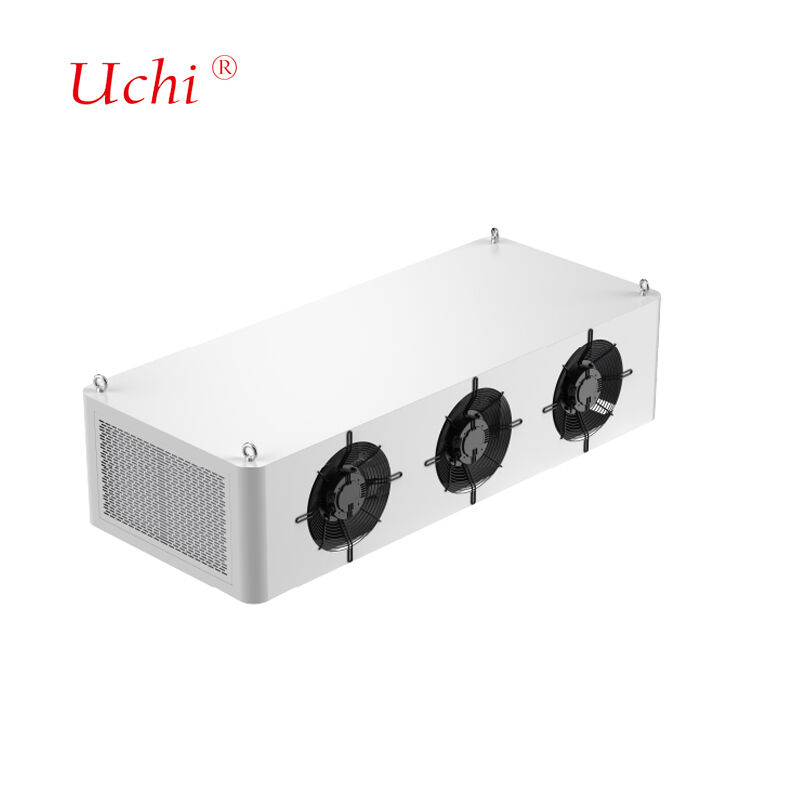

480C Vollflüssigkeitskühlung Ladesäule Flüssigkeitskühlsystem (Wärmequellenleistung 24kW)
Produktdetails:
| Herkunftsort: | Dongguan ， Guangdong, China |
| Markenname: | Uchi |
| Zertifizierung: | SMC |
| Modellnummer: | 480S |
Zahlung und Versand AGB:
| Min Bestellmenge: | 100 Stück |
|---|---|
| Preis: | Verhandlungsfähig |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50000000pcs pro Monat |
|
Detailinformationen |
|||
| Anwendbare ultraschnelle Ladesäulenleistung: | 480 kW | Wärmequellenleistung: | 24KW |
|---|---|---|---|
| Kühlmittelart: | Kühlmittelart | Anzahl der Systemmodule: | 12 PCs |
| Durchflussrate eines einzelnen Moduls: | 6 l/Min | Temperatur zur Reduzierung der Systemfrequenz:: | 60 ℃ |
| Stromversorgungsbedarf: | AC 220V, 50 Hz | Schutzklasse: | IP54 |
| Lärm: | ≤60dB | Umgebungstemperatur: | -30 ~ 55 °C |
| Luftfeuchtigkeit: | 5 % ~ 90 % | Höhe: | ≤2000m |
| Abmessungen der Flüssigkeitskühleinheit: | 1600×900×475mm (Höhe inklusive Lüfter) | ||
| Hervorheben: | 480C Flüssigkeitskühlung Ladesäule,24kW Flüssigkeitskühlsystem,Vollflüssigkeitskühlung Ladesäule |
||
Produkt-Beschreibung
480C Vollflüssigkeitskühlung Ladesäulensystem
Fortschrittliches Flüssigkeitskühlsystem für 480kW ultraschnelle Ladesäulen mit 24kW Wärmequellenleistung.
Konstruktionsdesign & Technische Parameter
Konstruktionsdesign:Komplettes System bestehend aus flüssigkeitsgekühlten Wärmetauschern, Umwälzpumpen, Nachfüllpumpen, Wassertanks, Sensoren, Lüftern und Steuerungssystemen. Konzipiert für die Installation auf der Oberseite des Hauptschranks von Ladesäulen und geeignet für Gleichrichterschränke von 480kW ultraschnellen Ladesäulen.
Technische Daten
- Anwendbare ultraschnelle Ladesäulenleistung: 480kW
- Wärmequellenleistung: 24kW
- Kühlmitteltyp: 40% Ethylenglykol-Lösung
- Anzahl der Systemmodule: 12 Stück (Einzelmodul-Durchflussrate: 6 l/min)
- Systemfrequenzreduzierungstemperatur: 60℃
- Stromversorgungsanforderung: AC 220V, 50Hz
- Schutzart: IP54
- Kommunikationsmethode mit dem Schaltschrank: RS485 (Modbus RTU-Protokoll)
- Geräuschpegel: ≤60dB
- Umgebungstemperatur: -30~55°C
- Luftfeuchtigkeit: 5%～90%
- Höhe: ≤2000m
- Abmessungen der Flüssigkeitskühleinheit: 1600×900×475mm (Höhe einschließlich Lüfter)
Design des Kaltplattenkühlers
Wir entwerfen interne Strömungskanäle basierend auf den Daten zum Stromverbrauch und den Wärmeverteilungsmustern des Kunden, um spezifische Temperatur- und Gleichmäßigkeitsanforderungen zu erfüllen und gleichzeitig einen optimalen Flüssigkeitsströmungswiderstand aufrechtzuerhalten. Unser Designprozess umfasst umfassende Simulationsanalysen mit iterativen Parametereinstellungen, um die thermischen und hydraulischen Leistungsziele zu erreichen.
Produktionsausrüstung
| Gerätetyp | Menge | Technische Parameter |
|---|---|---|
| Tunnel-Lötofen | 2 Einheiten | Max. Schweißabmessung: 1000mm (B) * 250mm (H), Länge unbegrenzt Max. Schweißtemperatur: 950℃ Anwendbare Materialien: Kupfer, Aluminium |
| Vakuum-Lötofen | 2 Einheiten | Max. Schweißabmessung: 800mm * 1200mm * 800mm Max. Schweißtemperatur: 1200℃ Anwendbare Materialien: Kupfer, Aluminium, Edelstahl |
| Helium-Lecksuchgerät | 2 Einheiten | Max. Testabmessung: 2500mm * 750mm * 700mm Testdruckbereich: 0-3MPa Testgenauigkeit: 2g/Jahr oder ≤1*10⁻⁶ Pa*m³/s |
| Hydrostatisches Testgerät | 2 Einheiten | Max. Testabmessung: 2500mm * 1500mm * 1000mm Testdruckbereich: 0-5MPa |
| Pneumatisches Testgerät | 2 Einheiten | Max. Testabmessung: Unbegrenzt Testdruckbereich: 0-5MPa Testgenauigkeit: 1Pa |
Fortschrittliche Löttechnologie
Unser Vakuumlötverfahren verbindet Aluminiumplatten unter Verwendung eines Füllmetalls mit niedrigeren Schmelzpunkten als das Basismaterial und erzeugt extrem starke Verbindungen ohne restlichen korrosiven Flussmittel. Diese High-End-Technologie bietet gleichmäßige Erwärmung, präzise Temperaturkontrolle, eliminiert Nachreinigungsanforderungen und minimiert die Teileverformung.
Flüssigkeitskühlsystemtechnologie
Hochleistungs-Flüssigkeitskühlsysteme erfordern Kühlkörper, die in der Lage sind, Wärme schnell zu absorbieren. Durch die Nutzung der hohen spezifischen Wärmekapazität von Flüssigkeiten übertragen unsere Systeme große Wärmemengen durch Flüssigkeitsfluss und sind in der Lage, Wärme von mehreren hundert Watt bis über ein Kilowatt abzuleiten.
Varianten von Flüssigkeitskaltplatten
- Eingebettete Flüssigkeitskaltplatte:Hergestellt durch das Einarbeiten von Rillen in Platten, das Einbetten und Verschweißen von Kupferrohren im Inneren und anschließendes hermetisches Verschließen durch Schweißen. Gewährleistet zuverlässige Flüssigkeitsdichtheit, Betriebssicherheit und hohe Ebenheit für hervorragenden thermischen Kontakt.
- Eingesetzte Flüssigkeitskaltplatte:Hergestellt durch Einbetten von Kupferrohren auf Aluminiumplattenoberflächen unter Verwendung von Schweiß- oder Klebeverfahren, mit strenger Ebenheitskontrolle für minimalen Wärmewiderstand.
- Kanalartige Flüssigkeitskaltplatte:Interne Strömungskanäle, die auf Kupfer- oder Aluminiumsubstraten durch Bohren, Extrudieren und Präzisionsbearbeitung gebildet werden, werden durch Reibschweißen oder Hochtemperaturlöten abgedichtet.
- Flüssigkeitskühlblock:Für die Wärmeableitung von Hochleistungs-Chips mit internen Strömungskanälen, die durch Skiving-Fin-Technologie erzeugt werden, um die Wärmeaustauschoberfläche zu maximieren.
Materialspezifische Kühlprodukte
Kupfergelötete Flüssigkeitskühlprodukte
GB200 Flüssigkeitskühlmodul, H20 Flüssigkeitskühlmodul, optisches Modul Flüssigkeitskühlmodul und andere Kupferkaltplatten. Kompatibel mit Phosphorkupfer-, silber-, nickel- und goldbasierten Loten.
Aluminiumgelötete Flüssigkeitskühlprodukte
LTS-Siphon-Kühler, druckgegossene elektronische Steuerungs-Flüssigkeitskühlbox, Stromversorgungs-Stanz-Flüssigkeitskühlplatte, Motor-Elektronik-Steuerungs-Flüssigkeitskühlplatte, 6G-3DRVC-Kühler und andere gelötete Flüssigkeitskühlkörper.
Edelstahlgelötete Flüssigkeitskühlprodukte
Flüssigkeitskühlverteiler, DIMM-Flüssigkeitskühlmodul und andere Edelstahl-Flüssigkeitskühlverteiler.
Hauptanwendungen
- Laser und medizinische Geräte
- Kühlung von EV-Batteriepacks
- Leistungselektronik und Motorantriebsgeräte
- Mikrowellen-5G-Übertragungssysteme
- Erneuerbare Energiesysteme
- IGBT- und Leistungs-Halbleitersysteme
- Rechenzentren und industrielle Stromanwendungen
- Verteidigungssysteme und Avionik
- Brennstoffzellen und Traktionssysteme
Qualitätssicherung
Wir halten strenge Qualitätsstandards mit umfassenden Testgeräten ein, darunter:
- 1 Koordinatenmessmaschine
- 1 Projektorinstrument
- 2 Wasserhochdruck-Testmaschinen
- 4 Wärmewiderstands-Testmaschinen
- 2 Flüssigkeitsleckage-Testmaschinen
Kundenservice
- Schnelle Reaktion auf alle Anfragen
- Wettbewerbsfähige Preise mit garantierter Qualität
- Effiziente Produktionsplanung
- Optimale Transportlösungen
- Umfassender technischer Support
Häufig gestellte Fragen
- Sind Sie ein Handelsunternehmen oder ein Hersteller?Wir sind ein professioneller Hersteller von Kühlkörpern und Wasserkühlplatten mit umfassender Erfahrung und einem starken technischen Team, das über automatisierte und mechanisierte Produktion verfügt.
- Haben Sie schon einmal Waren exportiert und in welche Regionen?60 % unserer Gesamtproduktion werden nach Japan, Indien, Großbritannien, Kanada, USA und Brasilien exportiert.
- Wie viele Mitarbeiter haben Sie?Ungefähr 100 Mitarbeiter in den Abteilungen Vertrieb, Einkauf, Engineering, Qualitätssicherung, Lager und Produktion.
- Können Sie Muster zur Verfügung stellen, wenn wir mit dem Design einverstanden sind?Ja, wir stellen Muster zur Bestätigung vor der Massenproduktion zusammen mit technischen Zeichnungen zur Verfügung, falls erforderlich.
- Welche Verpackungsmethoden verwenden Sie?Kundenspezifische Verpackung mit normalen Kartons und dichtem Stoff oder Holzkartons für optimalen Schutz während des Transports.
- Bieten Sie technischen Support für Produktprobleme?Alle Produkte werden vor dem Versand vollständig geprüft. Bei Problemen bieten wir sofort technische Lösungen.
