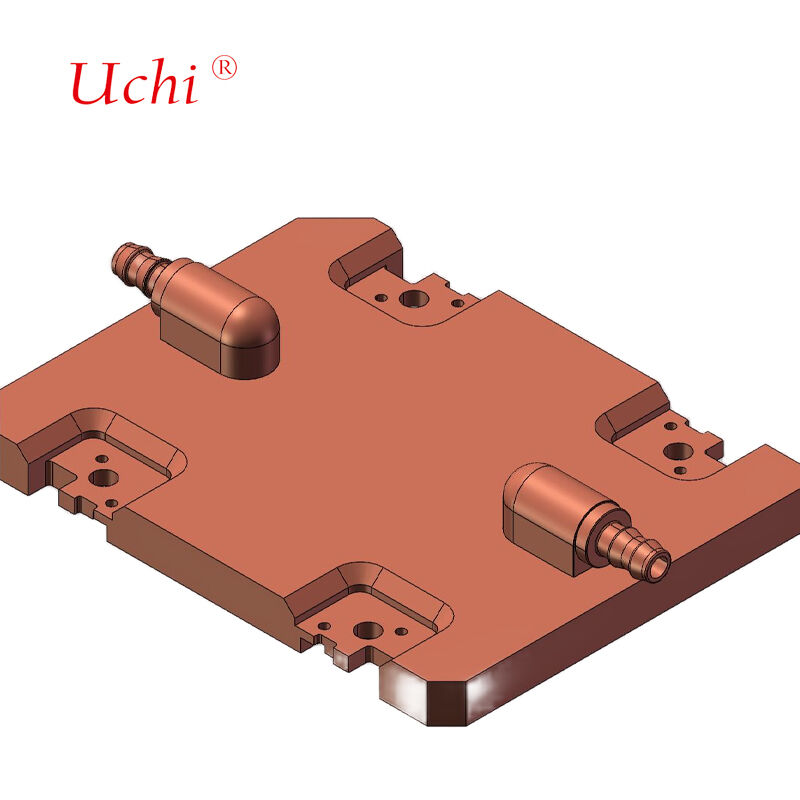

Kupferbrähte Flüssigkühlplattenanschluss für UQD-Schnellanschlussflüssigkühlmodul
Produktdetails:
| Herkunftsort: | Dongguan ， Guangdong, China |
| Markenname: | Uchi |
| Zertifizierung: | SMC |
| Modellnummer: | UQD |
Zahlung und Versand AGB:
| Min Bestellmenge: | 100 Stück |
|---|---|
| Preis: | Verhandlungsfähig |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50000000pcs pro Monat |
|
Detailinformationen |
|||
| Hervorheben: | Kupfer-Blötenflüssigkeitskühlplatte,UQD-Kaltplatte mit Schnellanschluss,Verbindungsstück für das Flüssigkühlmodul |
||
|---|---|---|---|
Produkt-Beschreibung
Kupfer-Blötenflüssiger Kaltplattenanschluss
Dieser Anschluss ist für UQD Quick-Connect Fitting Liquid Cooling Modules ausgelegt und gewährleistet eine zuverlässige Leistung in anspruchsvollen Anwendungen für das thermische Management.
Technische Spezifikation
- Verbindungsmerkmale:Tropffreie Konstruktion mit Restflüssigkeitsvolumen unter OCP-Standards; unterstützt automatische Blindpaarung mit einer Fehlerkompensation von 0,8 mm
- Kompatibilität mit Flüssigkeiten:Kompatibel mit deionisiertem Wasser, PG25-Kühlmittel und anderen Flüssigkeiten, mit Druckwiderstand ≤ 80 bar
- Integriertes Design:In Blade-Server/Rack-Systeme integrierbar, unterstützt Hochdichte-Layouts einschließlich Multi-GPU-Kaltplattenverbindungen innerhalb des 1U-Chassis
- Ausgangsstoffe:hoch korrosionsbeständige Aluminiumlegierung mit Fluorkautschukdichtungsringen, geeignet für den langfristigen Betrieb elektronischer Geräte
Anwendungsbereiche
- Datenzentren:Kaltplatten-Schleifverbindungen für Flüssigkeitskühlregale und Blade-Server
- Industrieelektronik:Flüssigkeitskühlwärmeverteilung für Radargeräte und medizinische Bildgebungsgeräte
- Supercomputere:Flüssigkeitskühlverteilsysteme für Hochdichte-Computing-Cluster
Entwurf eines Kaltplattenradiators
We design internal flow channels based on customer-provided power consumption data and heat distribution patterns to meet specific temperature rise and uniformity requirements while maintaining acceptable fluid flow resistance.
Unser Entwurfsprozess beinhaltet eine umfassende Simulationsanalyse von Temperatur- und Druckabfall,mit iterativen Anpassungen der internen Parameter, bis sowohl die thermischen als auch die hydraulischen Leistungsziele erreicht sind.
Produktionsanlagen
| Typ der Ausrüstung | Anzahl | Technische Parameter |
|---|---|---|
| Tunnelbrennöfen | 2 Einheiten | Maximale Schweißgröße: 1000 mm (W) × 250 mm (H), Längen unbegrenzt Höchstschweißtemperatur: 950°C Anwendbare Materialien: Kupfer, Aluminium |
| Vakuumbrennöfen | 2 Einheiten | Maximale Schweißgröße: 800 mm × 1200 mm × 800 mm Maximale Schweißtemperatur: 1200°C Anwendbare Materialien: Kupfer, Aluminium, Edelstahl |
| Geräte zur Erkennung von Heliumlecks | 2 Einheiten | Maximale Prüfgröße: 2500 mm × 750 mm × 700 mm Prüfdruckbereich: 0-3 MPa Prüfungsgenauigkeit: 2 g/Jahr oder ≤1×10−6 Pa*m3/s |
| Hydrostatische Prüfgeräte | 2 Einheiten | Maximale Prüfgröße: 2500 mm × 1500 mm × 1000 mm Prüfdruckbereich: 0-5 MPa |
| Pneumatische Prüfgeräte | 2 Einheiten | Maximaler Prüfbereich: unbegrenzt Prüfdruckbereich: 0-5 MPa Prüfgenauigkeit: 1 Pa |
Fortgeschrittene Brazing-Technologie
Unser Vakuumbrennverfahren verbindet Aluminiumplatten mit Füllmetall mit niedrigeren Schmelzpunkten als das Basismaterial, wodurch extrem starke Verbindungen ohne Restkorrosionsfluss entstehen.Diese hochwertige Technologie sorgt für einheitliche Heizung, präzise Temperaturkontrolle, Abschaffung der Nachreinigungsanforderungen und Minimierung der Verzerrung von Teilen.
Technik der Flüssigkühlsysteme
In leistungsstarken Flüssigkühlsystemen sind Wärmeabsaugungen (Flüssigkühlplatten), die schnell Wärme absorbieren können, erforderlich, um schnell Wärme zu übertragen.Diese Systeme übertragen große Mengen an Wärme durch den FlüssigkeitsflussSie können Wärme von mehreren hundert Watt bis zu mehr als einem Kilowatt abgeben.
Arten von Kaltplatten
- Vergrabene Rohrflüssige Kaltplatte:Hergestellt durch Rillen der oberen und unteren Platten, Vergraben und Schweißen von Kupferröhren im Inneren, anschließend durch Schweißen hermetisch versiegelt.Bietet eine zuverlässige Flüssigkeitsdichte und Betriebssicherheit mit präzise bearbeiteten Oberflächen mit hoher Flachheit.
- Flüssigkühlplatte mit eingesetzter Röhre:Die Herstellung erfolgt durch Einbettung von Kupferröhren auf Aluminiumplatten mit Schweiß- oder Bindungsprozessen.
- Flüssiger Kaltplatte des Kanaltyps:Interne Strömungskanäle, die durch Bohren, Extrusion und Präzisionsbearbeitung auf Kupfer- oder Aluminiumsubstraten gebildet werden.mit einer Breite von mehr als 10 mm, jedoch nicht mehr als 15 mm.
- Flüssigkeitskühlblock:Für die Hochleistungs-Chipschmelze, mit internen Durchflusskanälen, die durch Skiving-Fin-Technologie erstellt wurden, um die Wärmeaustauschfläche zu maximieren.
Hauptanwendungen
- Laser und medizinische Ausrüstung
- Abkühlung der Elektrofahrzeugbatterie
- Leistungselektronik und Motorantriebseinrichtungen
- Mikrowellen 5G-Übertragungssysteme
- Systeme für erneuerbare Energien
- IGBT- und Leistungshalbleitersysteme
- Rechenzentren und industrielle Anwendungen
- Verteidigungssysteme und Avionik
- Brennstoffzellen und Traktionssysteme
Qualitätssicherung
Wir halten strenge Qualitätsstandards mit umfassender Prüfgeräte ein, darunter:
- 1 Koordinatenmessmaschine
- 1 Projektor
- 2 Wasserhochdruckprüfmaschinen
- 4 Prüfmaschinen für Wärmewiderstand
- 2 Prüfmaschinen zur Prüfung von Flüssigkeitsdurchlässigkeiten
Kundenbetreuung
- Schnelle Beantwortung aller Anfragen
- Wettbewerbsfähige Preise mit garantierter Qualität
- Effiziente Produktionsplanung
- Optimale Transportlösungen
- Umfassende technische Unterstützung
Häufig gestellte Fragen
Sind Sie ein Handelsunternehmen oder Hersteller?
Wir sind ein professioneller Hersteller von Wärmesenkern und Wasserkühlplatten mit umfangreicher Erfahrung und einem starken technischen Team, mit automatisierter und mechanisierter Produktion.
Wir sind ein professioneller Hersteller von Wärmesenkern und Wasserkühlplatten mit umfangreicher Erfahrung und einem starken technischen Team, mit automatisierter und mechanisierter Produktion.
Haben Sie Waren schon einmal exportiert und in welche Regionen?
60% unserer gesamten Produktion werden nach Japan, Indien, Großbritannien, Kanada, den USA und Brasilien exportiert.
60% unserer gesamten Produktion werden nach Japan, Indien, Großbritannien, Kanada, den USA und Brasilien exportiert.
Wie viele Mitarbeiter haben Sie?
Ungefähr 100 Mitarbeiter in den Abteilungen Vertrieb, Einkauf, Technik, Qualitätssicherung, Lager und Produktion.
Ungefähr 100 Mitarbeiter in den Abteilungen Vertrieb, Einkauf, Technik, Qualitätssicherung, Lager und Produktion.
Können Sie Proben liefern, wenn wir mit dem Entwurf einverstanden sind?
Ja, wir stellen vor der Massenproduktion Proben zur Bestätigung zur Verfügung, gegebenenfalls zusammen mit technischen Zeichnungen.
Ja, wir stellen vor der Massenproduktion Proben zur Bestätigung zur Verfügung, gegebenenfalls zusammen mit technischen Zeichnungen.
Welche Verpackungsmethoden verwenden Sie?
Individuelle Verpackung mit normalen Kartons und dichtdichten Stoffen oder Holzkartons für einen optimalen Schutz während des Transports.
Individuelle Verpackung mit normalen Kartons und dichtdichten Stoffen oder Holzkartons für einen optimalen Schutz während des Transports.
Bieten Sie technische Unterstützung für Produktprobleme?
Alle Produkte werden vor dem Versand vollständig untersucht. Für alle Probleme stellen wir sofortige technische Lösungen zur Verfügung.
Alle Produkte werden vor dem Versand vollständig untersucht. Für alle Probleme stellen wir sofortige technische Lösungen zur Verfügung.
Möchten Sie mehr über dieses Produkt erfahren?
