Die eingebettete flüssige Kühlplatte aus Kupferrohr verwendet ein 6061/3003-Aluminiumlegierungssubstrat mit CNC-Rillen. Ein gebogenes integriertes sauerstofffreies TP2-Kupferrohr ist in die Aluminiumnut eingebettet. Durch Vakuumlöten oder Presspressverfahren wird das Kupferrohr fest mit der Aluminiumbasis verbunden, um eine integrierte Komponente zu bilden. Das Kühlmittel zirkuliert im durchgehenden Kupferrohr, um konzentrierte Wärme schnell von Hochleistungskomponenten wie IGBTs, On-Board-ECUs und Energiespeicher-PCS-Wandlern abzuleiten. Es handelt sich um eine gängige Flüssigkeitskühlungskomponente für leistungselektronische Geräte mit neuer Energie.



Der durchgehende, einteilige Kupferrohr-Strömungskanal weist keine inneren Verbindungsschweißnähte auf, wodurch das Risiko von Leckagen deutlich reduziert wird und er eine hervorragende Druckfestigkeit bietet. Es ist ideal für hochzuverlässige Kühlanwendungen, einschließlich fahrzeugmontierter Hochspannungs-Hochleistungs-ECUs und Wechselrichter.





✅ Kontinuierlicher Kupferrohrkreislauf, äußerst geringes LeckagerisikoHergestellt aus einem einzigen nahtlosen, sauerstofffreien Kupferrohr durch Biegen, ohne dazwischenliegende Schweißverbindungen; Gelenke sind nur an den Ein- und Auslassöffnungen angeordnet. Jedes Gerät wird vor der Auslieferung einem hydrostatischen und luftdichten Dichtheitstest unterzogen, um eine stabile Leistung bei Langzeitvibrationen des Fahrzeugs und Wechselbedingungen bei hohen und niedrigen Temperaturen zu gewährleisten.



✅ Kupfer-Aluminium-Verbundstruktur für hohe WärmeableitungSauerstofffreies Kupfer verfügt über eine hervorragende Wärmeleitfähigkeit, um Wärme von lokalen Hotspots schnell zu absorbieren. Das Aluminiumlegierungssubstrat bietet eine flache Montagefläche und strukturelle Unterstützung, wodurch Wärmeableitungsleistung und leichtes Design in Einklang gebracht werden, um lokale Überhitzungsprobleme von Hochleistungsgeräten zu lösen.



✅ Vollständig anpassbarer Strömungskanal mit thermischer SimulationAuf Wunsch können serpentinenförmige, U-förmige und speziell geformte Mehrweg-Strömungskanäle entworfen werden. Die Kupferrohrführung kann je nach Wärmequellenposition geplant werden. Substratumrisse, Montagesenkungen, Positionierungslöcher und Ein-/Auslass-Anschlusspositionen sind allesamt nicht standardmäßig anpassbar, um an begrenzten Geräteraum angepasst zu werden.



✅ Hohe Druckbeständigkeit für Hochspannungs-ArbeitsbedingungenSauerstofffreies Kupferrohr zeichnet sich durch eine hohe mechanische Festigkeit aus. Der normale Arbeitsdruck erreicht 1,0 MPa und die verstärkte Version unterstützt bis zu 1,6 MPa, viel höher als herkömmliche Kühlplatten mit Hohlraum. Geeignet für Hochspannungs-ECU- und Energiespeicher-Wandleranwendungen.



✅ Qualitätskontrolle auf Automobilniveau, IATF16949-ProduktionsstandardVollständige Bearbeitung und Inspektion mit strenger Kontrolle der Plattenebenheit. Eloxierung, Korrosionsschutz und Isolierbeschichtung sind verfügbar. Prototypenbemusterung, Kleinserienversuche und Massenproduktion werden unterstützt.



✅ Kontrollierbare VorlaufzeitIm Vergleich zu hohlgelöteten Kühlplatten zeichnet sich der Rohreinbettungsprozess durch einen kürzeren Produktionszyklus aus und eignet sich für eine schnelle Projektüberprüfung.





🔹 IGBT-Module🔹 Hochleistungslasergeräte, medizinische Stromversorgungen, Stromversorgungsmodule für den Schienenverkehr🔹 Hochleistungsnetzteile, SVG, Wärmeableitung für industrielle Hochleistungsfrequenzumrichter

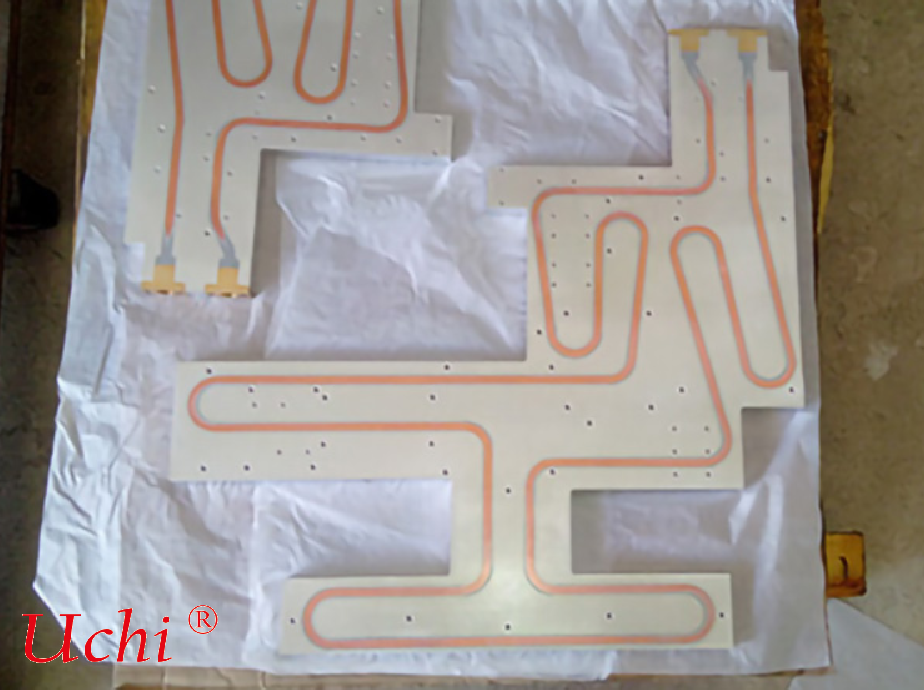

Maßgeschneiderte, speziell geformte Aluminium-Kühlplatte mit eingebetteten schlangenförmigen Strömungskanälen aus sauerstofffreiem Kupfer. Auf dem Untergrund sind mehrere Befestigungslöcher vorgesehen. Die integrierte Kupfer-Aluminium-Lötkonstruktion sorgt für hohe Druckfestigkeit und Auslaufsicherheit. Es ist für die Hochleistungswärmeableitung fahrzeugmontierter elektronischer Steuerungssysteme konzipiert. Eine individuelle Anpassung von Umrissen, Strömungskanälen und Anschlüssen ist möglich.
