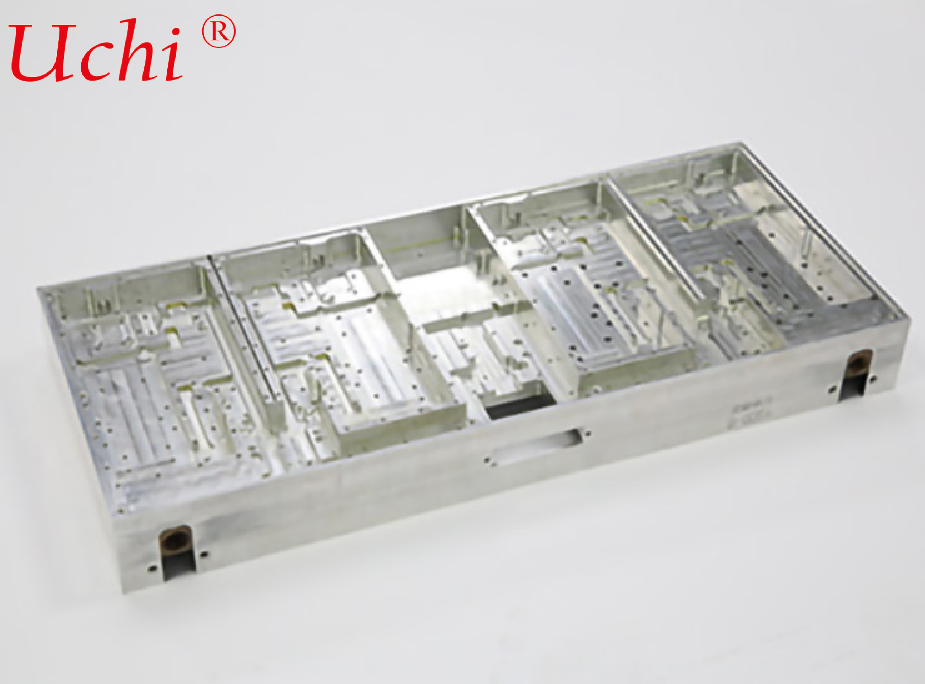

Hochfrequenz-Injektionsgeformte Kaltplatte Einstück-Hochdruck-Gießwasserkühlplatte
Produktdetails:
| Herkunftsort: | Dongguan, Guangdong, China |
| Markenname: | UCHI |
| Zertifizierung: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1000 Stück |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Schüttgut |
| Lieferzeit: | 5-7 Tage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, Geldgramm |
| Versorgungsmaterial-Fähigkeit: | 5000,000,000PCS pro Monat |
|
Detailinformationen |
|||
| Toleranz: | 0,05 Millimeter | Beenden: | Sauber + anodiert |
|---|---|---|---|
| Behandlung: | PassivierungWärmeleitung | Arbeitsdruck: | Mindestens 1 bar |
| Oberflächenbeschaffenheit: | Mill-Finish oder Eloxierung | Auslassdurchmesser: | 1/4 Zoll oder anpassbar |
| Durchflussmenge: | Bis zu 5 l/min | Verfahren: | CNC-Bearbeitung + Oberflächenbehandlung |
| Wärmeleitfähigkeit: | 73 W/m·K | Strom leiten: | 2000 W |
| Montageart: | Schraubbefestigung | Wärme-Kühlleistung: | 30w |
| Produktdimension: | Kann individuell angepasst werden | Verpackung: | PE-Tasche Karton |
| Material: | Kupfer / Aluminium | ||
| Hervorheben: | Hochfrequenz-Injektionsgeformte Kaltplatte,Einstückige hochdruckgeschmolzene Flüssigkühlplatte,Flüssigkeitskühlplatte mit Garantie |
||
Produkt-Beschreibung
Hochfrequenz-Spritzguss-Kühlplatte
Einteilige Hochdruck-Druckguss-Flüssigkeitskühlplatte | Aluminiumlegierungs-Kühlplatte für integrierte Hochleistungs-Wärmequellen
Übernimmt den Hochfrequenz-Hochdruck-Spritzguss-Einteilungsprozess. Geschmolzene Aluminiumlegierung wird unter hohem Druck in die Form eingespritzt, um komplexe geschlossene interne Strömungskanäle direkt zu bilden. Kein anschließendes Plattenspleißen und Schweißen erforderlich. Strömungskanäle und Kühlplattenkörper sind integral geformt. Montagehalterungen, Gewindelöcher und Verteilerbasen können in einem Teil integriert werden. Es ist die bevorzugte integrierte Flüssigkeitskühlungskomponente für Energiespeicher, Netzteile, IGBTs und Hochleistungs-Elektrosteuerungen.
Produkt-Highlights
✅ Einteilige Spritzgussformung, geringeres Leckagerisiko
Geformt in einem einzigen Druckgussprozess, wodurch große Schweißnähte von mehrschichtigen Platten entfallen. Das Leckagerisiko wird erheblich reduziert. Strömungskanäle und Gehäuse sind mit hoher struktureller Festigkeit, ausgezeichneter Vibrations- und Stoßfestigkeit für den Langzeitbetrieb in Fahrzeugen und Energiespeicherschränken integriert.
✅ Hohe Flexibilität des Strömungskanaldesigns, Multifunktionsintegration
Komplexe interne Strömungskanäle werden durch die Form vordefiniert. Montageösen, Gewindebolzen, Sensorhohlräume und Verteilerbasen können direkt auf der Kühlplatte geformt werden. Dies reduziert die Sekundärbearbeitung und Komponentenmontage, verkürzt die Montageverfahren und senkt die Stücklistenkosten.
✅ Hohe Druckbeständigkeit und ausgezeichnete strukturelle Steifigkeit
Dicht gegossenes Substrat mit besserer Steifigkeit als aufblasbare Kühlplatten. Hervorragende Druckbeständigkeit, geringere Verformung unter großen Platten und tragenden Arbeitsbedingungen.
✅ Geeignet für Massenproduktion und stabile Lieferung
Hochfrequenz-Spritzguss ermöglicht schnelle Formgebung, gute Chargenkonsistenz und stabile Ausbeute, mit offensichtlichen Kostenvorteilen für Großaufträge.
✅ Optionale Materialien, kompatibel mit mehreren Wärmeübertragungsflüssigkeiten
Hauptsächlich wird druckgegossene Aluminiumlegierung mit guter Wärmeleitfähigkeit verwendet. Kompatibel mit Ethylenglykol-Frostschutzmittel, reinem Wasser, dielektrischem Kühlmittel. Oberflächenpassivierung und anodische Korrosionsschutzbehandlung verfügbar.
Anwendungsszenarien
Flüssigkeitskühlung von Energiespeicher-PCS, neue elektrische Steuerungen für Energie, Hochleistungs-IGBT/SiC-Leistungsmodule, Ladesäulennetzteile, industrielle Hochleistungsnetzteile, Hochleistungs-Wärmegeräte für Fahrzeuge.
Produktspezifikationen (Vorlage, nach Bedarf anpassen)
- Material: Druckgegossene Aluminiumlegierung (AlSi10Mg, etc.)
- Formgebungsprozess: Hochfrequenz-Hochdruck-Spritzguss, einteilige Formgebung
- Strömungskanal-Typ: Eingebaute gekrümmte / parallele / Rücklauf-komplexe Kanäle (kundenspezifisch durch Form)
- Anschlusstyp: Gewindefitting, Schnellkupplungsfitting, Flansch optional
- Arbeitsdruck: ≤1,8 MPa (Hochdruckversion kundenspezifisch)
- Oberflächenbehandlung: Rohguss, Sandstrahlen, Anodisieren, Passivierung Korrosionsschutz
- Arbeitsflüssigkeit: Ethylenglykol-Wasserlösung, reines Wasser, dielektrisches Kühlmittel
- Hauptmerkmale: Einteilige Formgebung, keine Spleißschweißnähte, hohe Steifigkeit, geeignet für Massenproduktion
