Aluminium-Extrusionsplatten-Wärmewaschbecken mit 2 Wärmeleitern
Produktdetails:
| Herkunftsort: | Dongguan, Guangdong, China |
| Markenname: | UCHI |
| Zertifizierung: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1000 Stück |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Schüttgut |
| Lieferzeit: | 5-7 Tage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, Geldgramm |
| Versorgungsmaterial-Fähigkeit: | 5000,000,000PCS pro Monat |
|
Detailinformationen |
|||
| Breite: | Nach Kundenwunsch | Durchmesser: | 12 mm |
|---|---|---|---|
| Höhe: | ≤2000m | Maximale Betriebstemperatur: | 120°C |
| Produktgewicht: | 5,2 kg | Produktgröße: | 244,5 * 118 * 14,5 mm |
| Form: | Brauch | Wärmeleitende Kraft: | 278W |
| Anwendbare Branchen: | Maschinenreparaturwerkstätten, Energie und Bergbau | Behandlung: | Passivierung Wärmeleitend |
| Größe der Anlage: | 10 * 20 | Montageart: | Schraubbefestigung |
| Leistung: | 152 W | Anwendung: | RGB-Laserlichtquelle |
| Hervorheben: | Aluminium-Extrusionsplatten-Wärmeschwänze,Heizkessel mit 2 Wärmeleitern,Reibschweißkühlkörper |
||
Produkt-Beschreibung

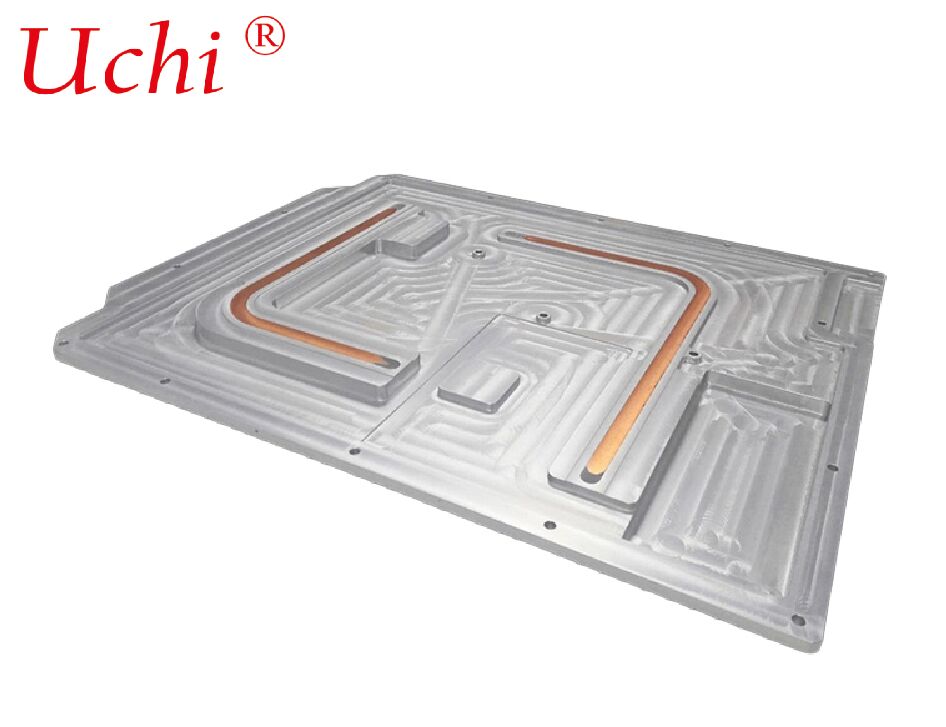

Aluminium-Extrusionsplatten-Kühlkörper mit 2 Wärmerohren, Reibschweiß-Kühlkörper
Produktparameter des Aluminium-Extrusionsplatten-Kühlkörpers mit 2 Wärmerohren, Reibschweiß-Kühlkörper
Material: AL 6061
Größe: 260 x 260 x 45 mm
Technologie: Reibschweißen + CNC-bearbeitet
Merkmal: Gute Kühlleistung und keine Leckage
Oberflächenbehandlung: Öl gereinigt, gereinigt und passiviert
Wärmeleitleistung: 400 W
Kühlkörper aus extrudierter Aluminiumplatte mit 2 Wärmerohren, verbunden durch Reibrührschweißen (FSW)
Dieser Kühlkörper besteht hauptsächlich aus 6063/6061-Aluminium-Strangpressprofilen mit 2 integrierten Kupfer-Heatpipes. Die Heatpipes sind nahtlos metallurgisch mit der Aluminiumbasis verbundenReibrührschweißen (FSW). Es kombiniert den Kostenvorteil der Aluminiumextrusion bei der Massenproduktion, die ultraschnelle Temperaturausgleichsfähigkeit von Wärmerohren und die strukturelle Zuverlässigkeit mit dem extrem niedrigen thermischen Widerstand durch Reibrührschweißen. Es dient als gängige hocheffiziente Kühllösung für elektronische Geräte mittlerer bis hoher Leistung.
I. Kernstrukturzusammensetzung
Hauptkörper aus extrudiertem Aluminium
Integral stranggepresster, plattenförmiger Aluminiumsockel mit vertikalen Kühlrippen. Dichte und regelmäßige Lamellen sorgen für eine große Belüftungs- und Wärmeableitungsfläche. Auf der Basis sind zwei vorab eingebettete Heatpipe-Rillen für zwei Heatpipes gefräst, die parallel oder versetzt angeordnet werden können.
2 Wärmerohre
Üblicherweise Φ6/Φ8 gesinterte Kupfer-Heatpipes mit versiegelten Enden, vorab in die Rillen der Aluminiumbasis eingebettet. Sie sorgen für eine schnelle seitliche Wärmeübertragung und eine gleichmäßige Wärmeverteilung und verhindern so lokale Hotspots auf der Aluminiumbasis.
Reibrührschweißverbindungsschicht
Das Festkörperschweißen erfolgt ohne Schmelzen, kalte Lötstellen oder Hartlot. Die Außenwand von Wärmerohren ist direkt metallurgisch mit den Aluminium-Nutwänden verbunden, wodurch der durch herkömmliches Zinnlöten oder Rohrpressen verursachte Luftspalt-Wärmewiderstand vollständig eliminiert wird.
Oberflächenbehandlung
Eloxierung, schwarze elektrophoretische Beschichtung und Vernickelung zur Verbesserung der Korrosionsbeständigkeit, Oxidationsbeständigkeit und Strahlungswärmeableitungskapazität.
