Produktdetails:

Herkunftsort: Dongguan, Guangdong, China
Markenname: Uchi
Zertifizierung: SMC
Modellnummer: Kühlkörper

Zahlung und Versand AGB:

Min Bestellmenge: 100 Stück
Preis: 1300-1500 dollars
Lieferzeit: Nicht begrenzt
Zahlungsbedingungen: T/T, Paypal, Western Union,
Versorgungsmaterial-Fähigkeit: 50000000 Stück pro Monat
Bestpreis Kontakt

Detailinformationen
Montagetyp: Schraubmontage oder Kleben Lärm: 17dbA
Wärmeableitungsleistung: 2000W IP-Bewertung: IP65
Kühlmitteltyp: Ethylenglykollösung oder Silikonöl Verpackungsgröße: 42,5 * 33 * 18 cm
Eingangsspannung: 24V DC Einlassdurchmesser: 1/4 Zoll oder besonders angefertigt
Oberflächenbeschaffenheit: Vernickelt oder blankes Metall Kompatibilität: Geeignet für CPUs, GPUs, Leistungselektronik
Hervorheben:

Flüssigkeitskühlplattenwärmeabgabe

,

Power-Flüssigkeitskühlplatte

,

Flüssigkeitskühlplatte drei Kern

Produkt-Beschreibung

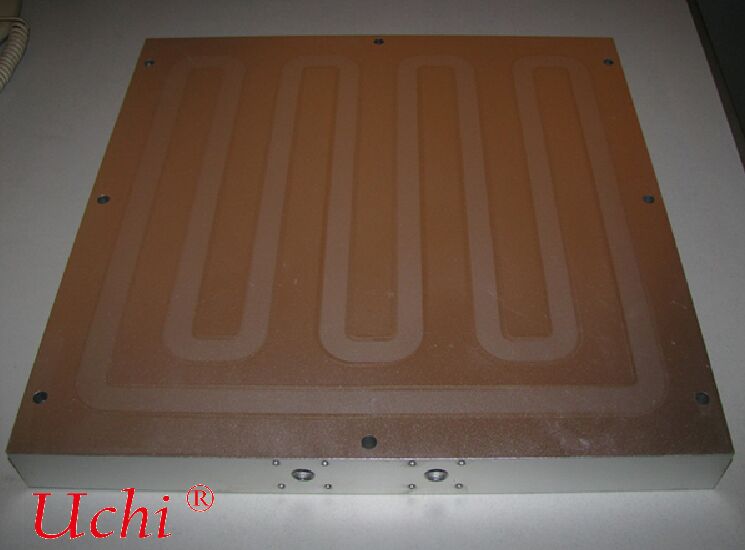

Leistungsflüssigkeitskühlplatte


Eine Leistungsflüssigkeitskühlplatte bezieht sich auf einen Hochleistungs-Flüssigkeitskühlkörper, der speziell für leistungselektronische Geräte entwickelt wurde. Sie wird hauptsächlich in Szenarien wie Photovoltaik-Wechselrichtern, Windkraftkonvertern, SVG, Hochspannungswechselrichtern, PCS-Energiespeicher-Konvertern sowie Hochspannungsübertragungs- und -transformationsgeräten eingesetzt.

Sie zeichnet sich durch hohe Druckbeständigkeit, hohe Strombelastbarkeit, hohe Zuverlässigkeit, lange Lebensdauer und Korrosionsbeständigkeit aus und gehört zu den industriellen/leistungsstarken Wasserkühlungskomponenten.


I. Typische Anwendungsausrüstung


  • Photovoltaik-Wechselrichter / Zentralwechselrichter
  • Windkraftkonverter, Volllastkonverter
  • Energiespeicher-Konverter (PCS)
  • Hochspannungswechselrichter, Übertragungsgeräte
  • Statische Var-Generatoren (SVG)
  • Flexible HVDC (MMC), Konverterventile
  • Hochleistungs-Gleichrichternetzteile, Galvanik-/Elektrolyse-Netzteile
  • Ladestationen, Leistungseinheiten von Ultraschnelllade-Modulen

Kern-Wärmeableitungsziele: IGBTs, SiC-Leistungsmodule, Dioden, Drosseln, Leistungswiderstände usw.


II. Kern-Konstruktionsmerkmale


  • Hohe Leistung und hohe Wärmeflussdichte

    Die Leistung einzelner Module reicht oft von Dutzenden kW bis zu Hunderten von kW bei hoher Wärmeflussdichte, was einen geringen Strömungswiderstand und eine hohe Wärmeübertragungseffizienz erfordert.

  • Hohe Druckbeständigkeit und Leckagefreiheit

    Leistungselektronische Geräte arbeiten lange Zeit kontinuierlich und erfordern eine Wasserdruckbeständigkeit von 3–10 bar.

    Muss eine Helium-Massenspektrometer-Dichtheitsprüfung mit nahezu Null-Leckage bestehen.

  • Vernünftiges Strömungskanaldesign

    Übliche Designs:

    • Ein-/zweilagige Serpentinen-Strömungskanäle
    • Mehrzweigige parallele Strömungskanäle
    • Turbulatoren / Pin-Fins zur verbesserten Wärmeübertragung

      Gewährleistet Temperaturuniformität und vermeidet lokale Hotspots, die zu Geräteausfällen führen.

  • Materialauswahl und Korrosionsschutz

    Gängige Materialien: Aluminiumlegierung 5052 / 3003 / 6061

    Für schlechte Wasserqualität, Küsten- oder chemische Umgebungen umfassen Oberflächenbehandlungen:

    • Eloxieren
    • Elektrophoretische Beschichtung
    • Interne Korrosionsschutzbeschichtung

      Verhindert Ablagerungen, Korrosion und Wasserlecks.

  • Strukturelle Festigkeit und Vibrationsschutz

    Dickes Bodenblech und Versteifungsdesign, um Verformungen während Vibrationen, Transport und Langzeitbetrieb von Leistungselektronik zu vermeiden.



III. Gängige Herstellungsverfahren


  • Rohr-eingebettete Flüssigkeitskühlplatte

    Kupfer-/Aluminiumrohre in Aluminiumplatten eingebettet

    Kostengünstig, ausgereift und stabil

    Geeignet für konventionelle Leistungselektronik mit geringer bis mittlerer Leistung

  • Vakuumgelötete Flüssigkeitskühlplatte

    Mehrlagige Platten und Strömungskanäle durch Löten gebildet

    Starke Wärmeübertragung, gute Ebenheit

    Geeignet für Hochleistungs-IGBT/SiC-Module

  • Reibungs-Rührschweiß-Flüssigkeitskühlplatte

    Große Größe, hohe Zuverlässigkeit

    Geeignet für Hochleistungs-Wind- und Photovoltaikanlagen

  • Skived / gefräste integrierte Art

    Hohe Festigkeit, flexibles Strömungskanaldesign

    Hauptsächlich für kundenspezifische Leistungsschrankkühlung verwendet



IV. Wichtige Leistungsindikatoren (Üblich in der Stromindustrie)


  • Betriebsdruck: 3–6 bar
  • Berstdruck: ≥ 9 bar
  • Dichtheitsprüfstandard: Heliumleckrate ≤ 1×10⁻⁸ Pa·m³/s
  • Temperaturbeständigkeit: -40℃ ~ 120℃
  • Oberflächenebene: ≤ 0,1 mm (für die Montage von Leistungsmodulen)
  • Rauheit: Ra ≤ 1,6–3,2
  • Einlass- und Auslassanschlüsse: G1/4, G3/8, G1/2 Gewinde oder Schnellkupplungsanschlüsse


V. Unterschiede zu Standard-Flüssigkeitskühlplatten


  • Betriebslebensdauer: 20 Jahre ununterbrochener Service, nicht für kurzfristige Geräte
  • Umgebung: hohe Temperatur, hohe Luftfeuchtigkeit, Staub, Küstensalzsprühnebel
  • Sicherheit: Flüssigkeitsleckage führt direkt zu Hochspannungs-Kurzschlüssen, Ausfällen und Stromausfällen, was extrem hohe Zuverlässigkeit erfordert
  • Wartung: wartungsarme oder wartungsfreie Konstruktion


VI. Kurze Zusammenfassung


Die Leistungsflüssigkeitskühlplatte ist die "spezielle Wärmeableitungsbasisplatte" für leistungselektronische Geräte.


Ihre Kernanforderungen lassen sich in drei Punkten zusammenfassen: starke Wärmeableitung, keine Flüssigkeitsleckage und lange Lebensdauer.



  • Starke Wärmeableitung – Kern: Geringer thermischer Widerstand, hohe Effizienz, keine Hotspots

    Optimiertes Strömungskanaldesign maximiert die Wärmeübertragungsfläche und minimiert den thermischen Widerstand, was eine kontinuierliche Kühlung unter Volllast für Hochleistungs-IGBT/SiC-Module unterstützt.

    Ausgezeichnete Temperaturuniformität eliminiert lokale Hotspots und verhindert Leistungsreduzierung oder Bauteilausfall.

    Ein vernünftiger Strömungswiderstand passt zu den Arbeitsbedingungen der Systemwasserpumpe und gewährleistet eine stabile Wärmeableitungseffizienz bei hohen Durchflussraten.

  • Keine Flüssigkeitsleckage – Kern: Zuverlässige Abdichtung, Null-Leckage

    Hochfeste Schweißverfahren wie Vakuumlöten oder Reibungs-Rührschweißen werden eingesetzt, um eine integrierte, monolithische Struktur zu bilden.

    Kontinuierliche Schweißnähte ohne kalte Nähte oder Poren bieten eine hohe Druckbeständigkeit und widerstehen Ermüdungsrissen während des Langzeitbetriebs.

    Vor der Auslieferung wird eine 100%ige Helium-Massenspektrometer-Dichtheitsprüfung durchgeführt, die die Leckrate streng kontrolliert, um Kurzschlüsse und Ausbrennen von Leistungselektronik durch Flüssigkeitsleckage zu verhindern.

  • Lange Lebensdauer – Kern: Langlebigkeit, hohe Zuverlässigkeit

    Materialien sind korrosions- und ablagerungsbeständig und passen sich an industrielle, Stromnetz- und Automobil-Wasserqualitätsumgebungen an.

    Hohe strukturelle Festigkeit bietet Vibrations- und Stoßfestigkeit und unterstützt den ununterbrochenen Langzeitbetrieb.

    Ausgezeichnete Beständigkeit gegen Hoch- und Tieftemperaturzyklen und thermische Ermüdung, mit einer Auslegung für die 10–20-jährige Langzeitnutzung von Leistungselektronik.

Größe und Tag:

Platte der Flüssigkeitskühlungs-2000W

kalte Platte des Wasser-700W

kalte Platte des Wasser-2000W
