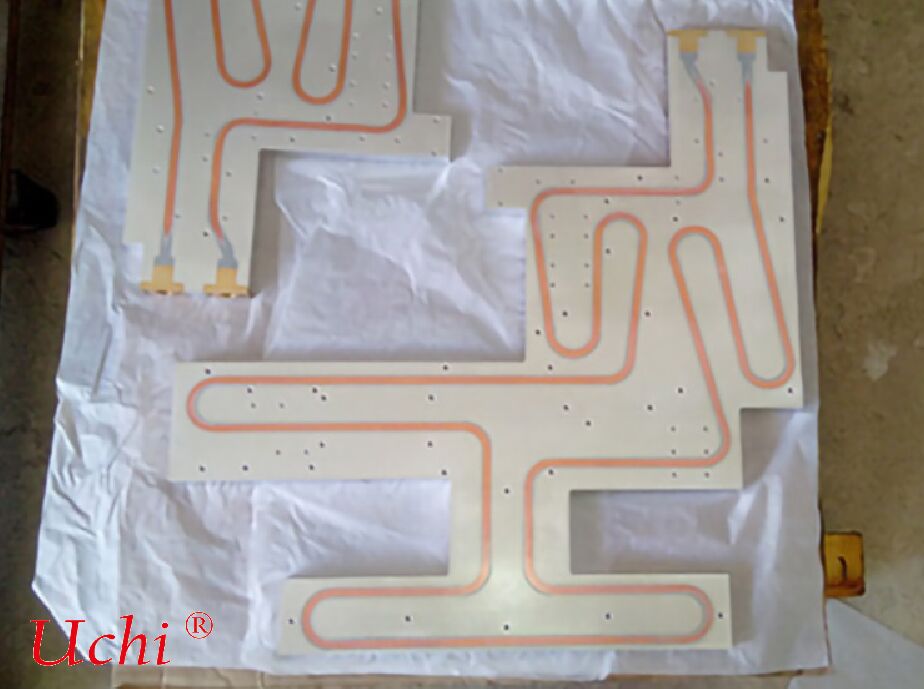

Spezielle Wasserkühlplatten (Spezielle Flüssigkeitskühlplatten)
Produktdetails:
| Herkunftsort: | Dongguan, Guangdong, China |
| Markenname: | Uchi |
| Zertifizierung: | SMC |
| Modellnummer: | Kühlkörper |
Zahlung und Versand AGB:
| Min Bestellmenge: | 100 Stück |
|---|---|
| Preis: | 1300-1500 dollars |
| Lieferzeit: | Nicht begrenzt |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50000000 Stück pro Monat |
|
Detailinformationen |
|||
| Verfahren: | gelötete geschälte Flosse | Inspektion: | Bremssättel, KMG, Projektor |
|---|---|---|---|
| Wärmeableitungsleistung: | ≥ 100 W | Durchflussrate: | 0 bis 5 l/min |
| Lärm: | 17dbA | Einlassdurchmesser: | G1/4 Zoll Standardgewinde |
| Wärmeleitfähigkeit: | 400 W/m·K (für Kupfer) | Grundmaterial: | Aluminium oder Kupfer |
| Maximaler Betriebsdruck: | 5 Bar | Arbeitsdruck: | Mindestens 1 bar |
| Leistung: | 880 W | Materialien: | Kupfer + Aluminiumlegierung |
| Hervorheben: | Spezial-Flüssigkeitskühlplatten,mit einer Leistung von mehr als 50 Watt,mit einer Leistung von mehr als 50 W |
||
Produkt-Beschreibung
Spezielle Wasserkühlplatten (Spezielle Flüssigkeitskühlplatten)
Spezielle Wasserkühlplatten (spezielle Flüssigkeitskühlplatten) sind hocheffiziente Flüssigkeitskühlungs-Wärmeableitungsgeräte, die für extreme Arbeitsbedingungen, ultrahohe Wärmeflüsse, strenge Platzbeschränkungen oder hohe Zuverlässigkeitsanforderungen maßgeschneidert sind. Ihr Kernzweck ist es, die Leistungsgrenzen herkömmlicher Wasserkühlplatten zu durchbrechen und thermische Managementprobleme zu lösen, die mit gewöhnlichen Wärmeableitungslösungen nicht bewältigt werden können.
I. Kerndefinition & Technische Positionierung
- Natur: Metallbodenplatten (Aluminium/Kupfer/Legierung) mit integrierten präzisen internen Strömungskanälen, die einen erzwungenen Wärmeaustausch über zirkulierendes Kühlmittel ermöglichen.
- Besondere Merkmale: Nicht standardisiert, hochgradig kundenspezifisch, konzentriert sich auf fünf Schlüsseldimensionen: hoher Wärmefluss, hohe Präzision, hohe Zuverlässigkeit, extreme Umgebungen und speziell geformte Strukturen.
- Kernindikatoren: Thermischer Widerstand ≤ 0,05℃/W, Druckfestigkeit ≥ 8 bar, Temperaturdifferenz ≤ ±3℃, geeignet für Wärmeflüsse im Bereich von 100~1000 W/cm².
II. Haupttypen & Technische Merkmale (Nach Anwendungsszenario)
1. Mikrokanal-Flüssigkeitskühlplatten (MLCP) – König des hohen Wärmeflusses
- Struktur: Eingebettetes Mikroskala-Strömungskanalnetz von 0,05~1 mm, mit einer Kanal dichte von bis zu Hunderten pro cm².
- Vorteile: Thermischer Widerstand bis zu 0,015℃/W, Wärmeableitungseffizienz 3-5 mal höher als bei herkömmlichen Designs.
- Verfahren: Fotolithografie-Ätzen, Präzisionslöten, 3D-Druck.
- Anwendungen: KI-Chips (GPU/TPU), Lasergeräte, SiC-Leistungsmodule.
2. Speziell geformte / integrierte Wasserkühlplatten – Ultimative Raumanpassung
- Struktur: Konforme gekrümmte Oberflächen, integriertes Mehrlochdesign, doppelte Funktion als Strukturkomponente und Kühlkörper.
- Verfahren: Reibschweißen (FSW), Druckguss, CNC-Fräsen.
- Vorteile: Keine Spleißung, ausgezeichnete Luftdichtheit, geringes Gewicht.
- Anwendungen: Leistungsbatteriepacks, Motorgehäuse, Luft- und Raumfahrt-Avionik.
3. Extrem umgebungsbeständige Wasserkühlplatten – Für militärische und marine Anwendungen
- Merkmale: Hohe/niedrige Temperaturbeständigkeit (-55℃~250℃), Salzsprühnebelbeständigkeit (1000h+), Vibrationsbeständigkeit (5~500Hz/5Grms).
- Materialien: Titanlegierung, Edelstahl, Korrosionsschutzbeschichtung.
- Anwendungen: Schiffs-Elektronik, Radar, metallurgische Geräte, polare wissenschaftliche Forschungsgeräte.
4. Nanofluid / Zweiphasenströmungs-Wasserkühlplatten – Ultrahohe Wärmeableitungseffizienz
- Technologie: Kühlmittel dotiert mit Nanopartikeln (Cu/Al₂O₃) oder Phasenwechsel-Arbeitsflüssigkeit (Fluorkohlenwasserstoffflüssigkeit).
- Leistung: Wärmeleitfähigkeit um das 2-3-fache erhöht, Wärmeableitungsfähigkeit verdoppelt.
- Anwendungen: MRT, Supercomputer, Hochleistungslaser.
5. Flexible / Ultradünne Wasserkühlplatten – Für tragbare & Präzisions-Medizingeräte
- Struktur: Stoff-eingebettete Mikroströmungskanäle, Dünnschichtmetall (Dicke < 1 mm).
- Merkmale: Biegsam, ultradünn, geräuschlos.
- Anwendungen: VR/AR-Headsets, medizinische Implantate, flexible Bildschirme.
III. Kernfertigungsprozesse (Spezialverfahren)
- Reibschweißen (FSW): Lötmittelfrei, hohe Festigkeit, ausgezeichnete Luftdichtheit, geeignet für große Größen und Hochdruckbedingungen.
- Vakuumlöten: Glatte Strömungskanäle, geringer thermischer Widerstand, ideal für Mikrokanäle und komplexe Strukturen.
- 3D-Druck (SLM): Topologisch optimierte Strömungskanäle mit 30% höherer Effizienz, verwendet für kundenspezifische Luft- und Raumfahrtteile.
- Skiving / Ätzen: Hochdichte Lamellen für maximale Wärmeübertragungsfläche, angewendet auf KI-Chip-Kühlplatten.
IV. Typische Anwendungsszenarien (Spezialgebiete)
- KI & Supercomputing: Direkte Kontaktkühlung für GPU-Trainingscluster, Unterdrückung von Hotspots und Gewährleistung des Vollfrequenzbetriebs.
- Neue Energiefahrzeuge: 800V-Elektroantriebe, Siliziumkarbid-Module, thermisches Management von Schnellladebatterien.
- Medizinische Geräte: MRT-Gradientenverstärker, CT-Detektoren, mit einer Temperaturregelgenauigkeit von ±0,5℃.
- Laser & Optoelektronik: Hochleistungs-Faser-/Halbleiterlaser, Stabilisierung von Wellenlänge und Ausgangsleistung.
- Militär & Luft- und Raumfahrt: Radar, Raketenleitsysteme, Satelliten-Nutzlasten, mit Vibrationsbeständigkeit, Strahlungsbeständigkeit und leichtem Design.
- Spezialindustrie: Metallurgie, Windkraftkonverter, Energiespeicherkonverter, staub- und ölabweisend.
V. Kernunterschiede zu Standard-Wasserkühlplatten
| Dimension | Standard-Wasserkühlplatten | Spezielle Wasserkühlplatten |
|---|---|---|
| Wärmefluss | < 50 W/cm² | 100~1000 W/cm² |
| Thermischer Widerstand | 0,1~0,5℃/W | < 0,05℃/W |
| Materialien | Allgemeine Aluminiumlegierung | Kupfer, CuW, Titanlegierung, Nanobeschichtungen |
| Umweltanpassungsfähigkeit | Raumtemperatur, normale Arbeitsbedingungen | -55~250℃, salzsprühnebelbeständig, hochgradig vibrationsbeständig |
| Struktur | Standard-Flachplatte, einfache Strömungskanäle | Mikrokanäle, speziell geformt, integriert, ultradünn |
| Zuverlässigkeit | Industriequalität | Automobilqualität, Militärqualität, Medizinqualität |
VI. Zusammenfassung
Spezielle Wasserkühlplatten dienen als Herzstück des thermischen Managements von High-End-Geräten und sind Schlüsselkomponenten, die Miniaturisierung, hohe Leistung, lange Lebensdauer und stabilen Betrieb unter extremen Umgebungen ermöglichen. Der Kern der Modellauswahl liegt in vier Faktoren: Wärmeflussdichte, Platzbeschränkungen, Arbeitsbedingungen und Zuverlässigkeitsniveau, die in der Regel eine kundenspezifische Entwicklung erfordern.
