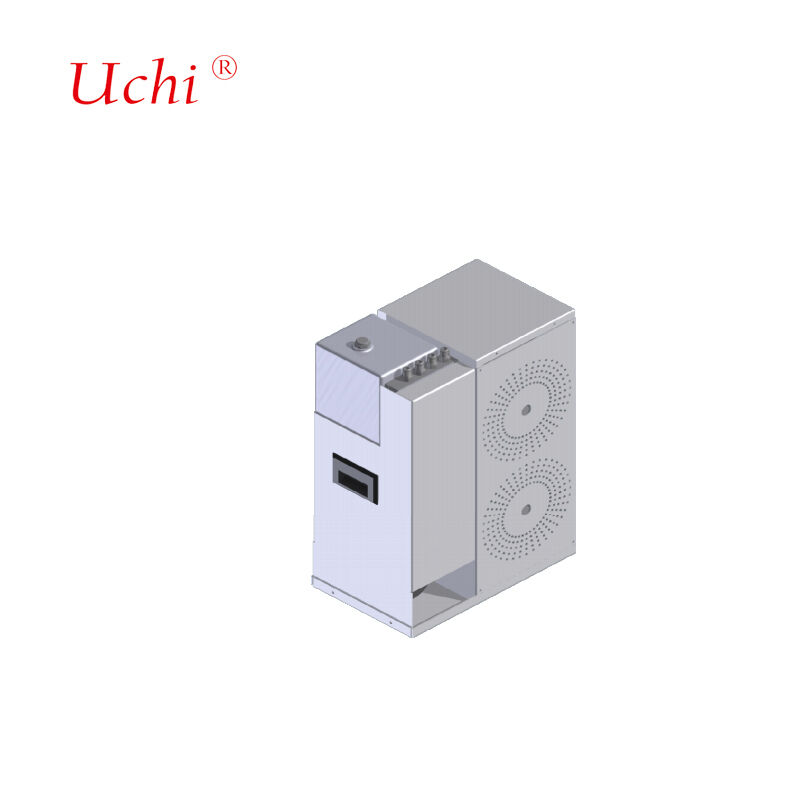

Vollständig flüssigkeitsgekühlter Ladestapel mit Flüssigkeitskühlsystem und 6,5 kW Wärmequellenleistung
Produktdetails:
| Herkunftsort: | Dongguan ， Guangdong, China |
| Markenname: | Uchi |
| Zertifizierung: | SMC |
| Modellnummer: | 6.5 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 100 Stück |
|---|---|
| Preis: | Verhandlungsfähig |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50000000pcs pro Monat |
|
Detailinformationen |
|||
| Wärmequellenleistung: | (6,5 kW bei 50 °C Umgebungstemperatur (TA); Rücklaufflüssigkeitstemperatur ≤85 °C) | Kühlmittelart: | SILIKON-ÖL |
|---|---|---|---|
| Anwendbarer flüssigkeitsgekühlter Pistolenstrom: | 800 A/450 A (Anwendbare lange Kabellänge: ≤7 m; übliche Einzelpistolenspezifikation: 40² 800 A 5 m) | Lärm: | ≤65dB |
| Betriebsumgebungstemperatur: | -40 bis 55°C | Umgebungstemperatur: | -25°C bis 65°C |
| Luftfeuchtigkeit: | 5 % ~ 90 % | Höhe: | ≤2000m |
| Abmessungen der Flüssigkeitskühleinheit: | 340×210×490mm (B*L*H) | Eingangsspannung: | 24 V DC |
| Eingangsstrom: | ≤12A | Durchflussrate: | 0 bis 7 l/min |
| Hervorheben: | Flüssigkeitskühlplatte mit 6,5 kW Leistung,vollständig flüssiggekühlter Ladestapel |
||
Produkt-Beschreibung
Vollständig flüssigkeitsgekühltes Ladesäulensystem
Fortschrittliches Flüssigkeitskühlsystem mit 6,5 kW Wärmequellenleistung, konzipiert für ultraschnelle Ladeterminals.
Systemdesign & Komponenten
Umfassendes System bestehend aus flüssigkeitsgekühlten Kühlern, Umwälzpumpen, Nachfüllpumpen, Wassertanks, Sensoren, Lüftern und Steuerungssystemen. Konzipiert für die Bodeninstallation in flüssigkeitsgekühlten Ladesäulen mit vollen Anpassungsmöglichkeiten.
Technische Daten
- Anwendbarer flüssigkeitsgekühlter Pistolenstrom: 800A/450A (Kabellänge: ≤7m; Standardspezifikation: 40² 800A 5m)
- Wärmequellenleistung: 6,5 kW bei 50℃ Umgebungstemperatur (Rücklauftemperatur ≤85℃)
- Kühlmitteltyp: Silikonöl
- Betriebsumgebung: -40°C bis 55°C
- Eingangsspannung: 24V DC; Eingangsstrom: ≤12A; Durchflussrate: 0 bis 7L/min
- Kommunikation: 485 (Modbus RTU-Protokoll); Geräuschpegel: ≤65dB
- Umgebungsbedingungen: -25°C bis 65°C; Luftfeuchtigkeit: 5% bis 90%; Höhe: ≤2000m
- Abmessungen: B340×L210×H490mm
Kaltplatten-Kühler-Design
Kundenspezifisches internes Strömungskanaldesign basierend auf den Daten zum Stromverbrauch und den Wärmeverteilungsmustern des Kunden. Unser Engineering-Prozess umfasst eine umfassende Simulationsanalyse mit iterativen Parametereinstellungen, um optimale thermische und hydraulische Leistungsziele zu erreichen.
Produktionsausstattung
| Ausstattungstyp | Anzahl | Technische Parameter |
|---|---|---|
| Tunnel-Lötofen | 2 Einheiten | Max. Schweißabmessung: 1000 mm (B) * 250 mm (H), Länge unbegrenzt Max. Schweißtemperatur: 950℃ Anwendbare Materialien: Kupfer, Aluminium |
| Vakuum-Lötofen | 2 Einheiten | Max. Schweißabmessung: 800 mm * 1200 mm * 800 mm Max. Schweißtemperatur: 1200℃ Anwendbare Materialien: Kupfer, Aluminium, Edelstahl |
| Helium-Lecksuchgerät | 2 Einheiten | Max. Testabmessung: 2500 mm * 750 mm * 700 mm Testdruckbereich: 0-3 MPa Testgenauigkeit: 2 g/Jahr oder ≤1*10⁻⁶ Pa*m³/s |
| Hydrostatisches Prüfgerät | 2 Einheiten | Max. Testabmessung: 2500 mm * 1500 mm * 1000 mm Testdruckbereich: 0-5 MPa |
| Pneumatisches Prüfgerät | 2 Einheiten | Max. Testabmessung: Unbegrenzt Testdruckbereich: 0-5 MPa Testgenauigkeit: 1 Pa |
Fortschrittliche Löttechnologie
Unser Vakuumlötverfahren verbindet Aluminiumplatten unter Verwendung eines Füllmetalls mit niedrigeren Schmelzpunkten als das Basismaterial, wodurch extrem starke Verbindungen ohne restliches korrosives Flussmittel entstehen. Diese High-End-Technologie bietet gleichmäßige Erwärmung, präzise Temperaturkontrolle, eliminiert Nachreinigungsanforderungen und minimiert die Teileverformung.
Flüssigkeitskühlsystemtechnologie
Hochleistungs-Flüssigkeitskühlsysteme erfordern Kühlkörper, die in der Lage sind, Wärme schnell zu absorbieren. Durch die Nutzung der hohen spezifischen Wärmekapazität von Flüssigkeiten übertragen unsere Systeme große Wärmemengen durch Flüssigkeitsfluss und sind in der Lage, Wärme von mehreren hundert Watt bis über ein Kilowatt abzuleiten.
Flüssigkeitskaltplatten-Varianten
- Eingebettete Flüssigkeitskaltplatte: Hergestellt durch Nuten von Platten, Einbetten und Verschweißen von Kupferrohren im Inneren und anschließendes hermetisches Verschließen durch Schweißen. Gewährleistet zuverlässige Flüssigkeitsdichtheit, Betriebssicherheit und hohe Ebenheit für hervorragenden thermischen Kontakt.
- Eingesetzte Flüssigkeitskaltplatte: Hergestellt durch Einbetten von Kupferrohren auf Aluminiumplattenoberflächen unter Verwendung von Schweiß- oder Klebeverfahren, mit strenger Ebenheitskontrolle für minimalen Wärmewiderstand.
- Kanalartige Flüssigkeitskaltplatte: Interne Strömungskanäle, die auf Kupfer- oder Aluminiumsubstraten durch Bohren, Extrudieren und Präzisionsbearbeitung gebildet werden, werden durch Reibschweißen oder Hochtemperatur-Hartlöten abgedichtet.
- Flüssigkeitskühlblock: Für die Wärmeableitung von Hochleistungs-Chips mit internen Strömungskanälen, die durch Skiving-Fin-Technologie erzeugt werden, um die Wärmeaustauschoberfläche zu maximieren.
Materialspezifische Kühlprodukte
Kupfergelötete Flüssigkeitskühlprodukte: GB200 Flüssigkeitskühlmodul, H20 Flüssigkeitskühlmodul, optisches Modul Flüssigkeitskühlmodul und andere Kupferkaltplatten. Kompatibel mit Phosphorkupfer, silberbasierten, nickelbasierten und goldbasierten Loten.
Aluminiumgelötete Flüssigkeitskühlprodukte: LTS-Siphon-Kühler, druckgegossene elektronische Steuerungs-Flüssigkeitskühlbox, Stromversorgungs-Stanz-Flüssigkeitskühlplatte, Motor-Elektronik-Steuerungs-Flüssigkeitskühlplatte, 6G-3DRVC-Kühler und andere gelötete Flüssigkeitskühler.
Edelstahl-gelötete Flüssigkeitskühlprodukte: Flüssigkeitskühlverteiler, DIMM-Flüssigkeitskühlmodul und andere Edelstahl-Flüssigkeitskühlverteiler.
Hauptanwendungen
- Laser und medizinische Geräte
- Kühlung von EV-Batteriepacks
- Leistungselektronik und Motorantriebsgeräte
- Mikrowellen-5G-Übertragungssysteme
- Erneuerbare Energiesysteme
- IGBT- und Leistungs-Halbleitersysteme
- Rechenzentren und industrielle Stromanwendungen
- Verteidigungssysteme und Avionik
- Brennstoffzellen und Traktionssysteme
Qualitätssicherung
Wir halten strenge Qualitätsstandards mit umfassenden Testgeräten ein, darunter:
- 1 Koordinatenmessmaschine
- 1 Projektorinstrument
- 2 Wasserhochdruckprüfmaschinen
- 4 Wärmewiderstandsprüfmaschinen
- 2 Flüssigkeitsleckprüfmaschinen
Kundendienstversprechen
- Schnelle Reaktion auf alle Anfragen
- Wettbewerbsfähige Preise mit garantierter Qualität
- Effiziente Produktionsplanung
- Optimale Transportlösungen
- Umfassender technischer Support
Häufig gestellte Fragen
Sind Sie ein Handelsunternehmen oder ein Hersteller? Wir sind ein professioneller Hersteller von Kühlkörpern und Wasserkühlplatten mit umfassender Erfahrung und einem starken technischen Team, das über eine automatisierte und mechanisierte Produktion verfügt.
Haben Sie zuvor Waren exportiert und in welche Regionen? 60 % unserer Gesamtproduktion werden nach Japan, Indien, Großbritannien, Kanada, in die USA und nach Brasilien exportiert.
Wie viele Mitarbeiter haben Sie? Ungefähr 100 Mitarbeiter in den Abteilungen Vertrieb, Einkauf, Engineering, Qualitätssicherung, Lager und Produktion.
Können Sie Muster bereitstellen, wenn wir dem Design zustimmen? Ja, wir stellen Muster zur Bestätigung vor der Massenproduktion zur Verfügung, zusammen mit technischen Zeichnungen, falls erforderlich.
Welche Verpackungsmethoden verwenden Sie? Kundenspezifische Verpackung mit normalen Kartons und dichtem Stoff oder Holzkartons für optimalen Schutz während des Transports.
Bieten Sie technischen Support für Produktprobleme? Alle Produkte werden vor dem Versand vollständig geprüft. Bei Problemen bieten wir sofort technische Lösungen an.
