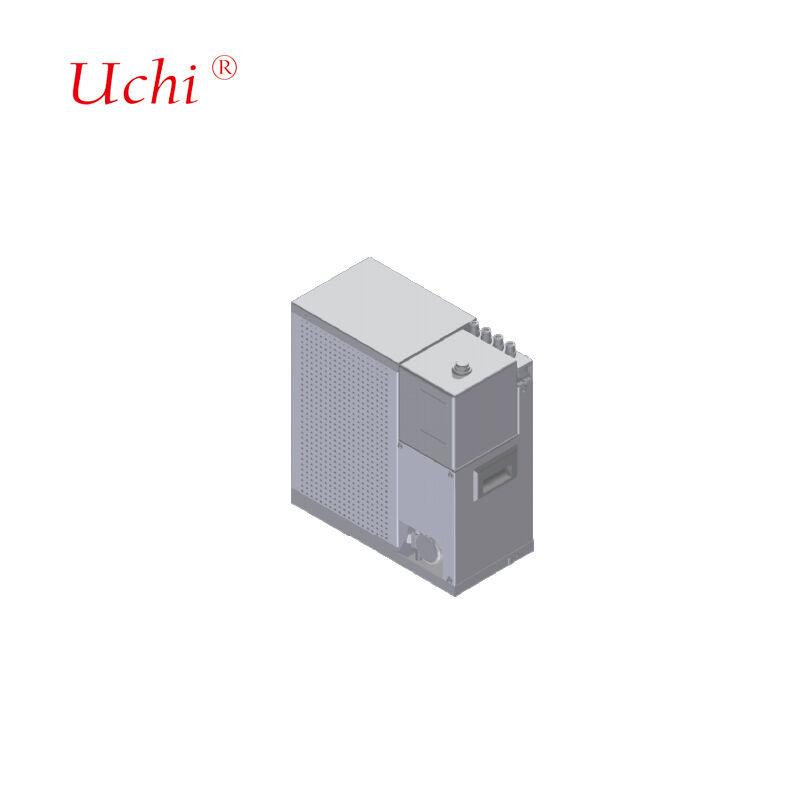

Voller Flüssigkeit gekühlter Ladestapel Flüssigkeitskühlsystem mit 2,4 kW Wärmequelle Leistung
Produktdetails:
| Herkunftsort: | Dongguan ， Guangdong, China |
| Markenname: | Uchi |
| Zertifizierung: | SMC |
| Modellnummer: | 2.4 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 100 Stück |
|---|---|
| Preis: | Verhandlungsfähig |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50000000pcs pro Monat |
|
Detailinformationen |
|||
| Wärmequellenleistung: | 2,4 kW | Kühlmittelart: | Ethylenglykollösung oder Silikonöl |
|---|---|---|---|
| Anwendbarer flüssigkeitsgekühlter Pistolenstrom: | 600 A bis 800 A (5 m–7 m Ladekabel, 600 A für Einzelpistole) | Lärm: | ≤60dB |
| Umgebungstemperatur: | -30 ~ 55 °C | Luftfeuchtigkeit: | 5 % ~ 90 % |
| Höhe: | ≤2000m | Abmessungen der Flüssigkeitskühleinheit: | 380×220×550mm (B*L*H) |
| Eingangsspannung: | 24 V DC | Eingangsstrom: | ≤10A |
| Durchflussrate: | 0 bis 5 l/min | ||
| Hervorheben: | Flüssigkeitskühlplatte mit 2,4 kW Leistung,vollständig flüssiggekühlter Ladestapel |
||
Produkt-Beschreibung
Vollflüssiggekühltes Ladestallsystem
Fortgeschrittene Flüssigkeitskühlsysteme mit einer Wärmequelle von 2,4 kW, die für Ultra-Schnellladeanwendungen entwickelt wurden.
Systemübersicht
Umfassende Flüssigkeitskühllösung, bestehend aus Kühlern, Zirkulationspumpen, Aufbereitungspumpen, Wassertanks, Sensoren, Ventilatoren und Steuerungssystemen.Konzipiert für die Installation an der Unterseite von flüssiggekühlten Ladestationen mit voller Anpassungsmöglichkeit.
- Anwendung:Flüssiggekühlte Hochgeschwindigkeitsladegeräte
Technische Spezifikation
- Flüssigkeitsgekühlter Pistolstrom: 600A bis 800A (Ladekabel 5m-7m, 600A für einzelne Pistolen)
- Leistung der Wärmequelle: 2,4 kW
- Kühlmittelart: Ethylenglykollösung oder Silikonöl
- Betriebsumgebungstemperatur: -40°C bis 55°C
- Eingangsspannung: 24 V Gleichstrom; Eingangsstrom: ≤ 10 A; Durchflussgeschwindigkeit: 0 bis 5 L/min
- Mitteilung: 485 (Modbus-RTU-Protokoll)
- Geräuschpegel: ≤ 60 dB
- Umgebungstemperatur: -30°C bis 55°C
- Luftfeuchtigkeit: 5% bis 90%
- Höhenlage: ≤ 2000 m
- Abmessungen der Einheit: 380 × 220 × 550 mm (W × L × H)
Entwurf eines Kaltplattenradiators
Individuelle interne Durchflusskanalkonstruktion auf der Grundlage von Stromverbrauchsdaten und Wärmeverteilungsmustern der Kunden.Unser Engineering-Prozess umfasst eine umfassende Simulationsanalyse mit iterativen Parameteranpassungen, um optimale thermische und hydraulische Leistungsziele zu erreichen.
Kapazitäten der Produktionsanlagen
| Typ der Ausrüstung | Anzahl | Technische Parameter |
|---|---|---|
| Tunnelbrennöfen | 2 Einheiten | Maximale Schweißgröße: 1000 mm (W) * 250 mm (H), Längen unbegrenzt Höchstschweißtemperatur: 950°C Anwendbare Materialien: Kupfer, Aluminium |
| Vakuumbrennöfen | 2 Einheiten | Maximale Schweißgröße: 800 mm * 1200 mm * 800 mm Maximale Schweißtemperatur: 1200°C Anwendbare Materialien: Kupfer, Aluminium, Edelstahl |
| Geräte zur Erkennung von Heliumlecks | 2 Einheiten | Maximale Prüfgröße: 2500 mm * 750 mm * 700 mm Prüfdruckbereich: 0-3 MPa Prüfungsgenauigkeit: 2 g/Jahr oder ≤1*10−6 Pa*m3/s |
| Hydrostatische Prüfgeräte | 2 Einheiten | Maximale Prüfgröße: 2500 mm * 1500 mm * 1000 mm Prüfdruckbereich: 0-5 MPa |
| Pneumatische Prüfgeräte | 2 Einheiten | Maximaler Prüfbereich: unbegrenzt Prüfdruckbereich: 0-5 MPa Prüfgenauigkeit: 1 Pa |
Fortgeschrittene Brazing-Technologie
Unser Vakuumbrennverfahren verbindet Aluminiumplatten mit Füllmetall mit niedrigeren Schmelzpunkten als das Basismaterial, wodurch extrem starke Verbindungen ohne Restkorrosionsfluss entstehen.Diese hochwertige Technologie sorgt für einheitliche Heizung, präzise Temperaturkontrolle, Abschaffung der Nachreinigungsanforderungen und Minimierung der Verzerrung von Teilen.
Technik der Flüssigkühlsysteme
Bei Hochleistungsflüssigkeitskühlsystemen werden Wärmeschwänze benötigt, die eine schnelle Wärmeabsorption ermöglichen.Unsere Systeme übertragen große Mengen an Wärme durch den Flüssigkeitsfluss, mit einer Wärmeabgabe von mehreren hundert Watt bis zu über einem Kilowatt.
Flüssige Kaltplattenarten
- Vergrabene Rohrflüssige Kaltplatte:Sie wird durch Rillenplatten, Einbauen und Schweißen von Kupferrohren im Inneren hergestellt und durch Schweißen hermetisch versiegelt.und hohe Flachheit für hervorragenden thermischen Kontakt.
- Flüssigkühlplatte mit eingesetzter Röhre:Hergestellt durch Einbettung von Kupferröhren auf Aluminiumplattenoberflächen mit Schweiß- oder Bindungsprozessen mit strenger Flachheitskontrolle für minimale Wärmebeständigkeit.
- Flüssiger Kaltplatte des Kanaltyps:Interne Strömungskanäle, die auf Kupfer- oder Aluminiumsubstraten durch Bohren, Extrusion und Präzisionsbearbeitung gebildet werden und durch Reibungsschweißen oder Hochtemperaturbrennen versiegelt werden.
- Flüssigkeitskühlblock:Für die Hochleistungschip-Wärmeableitung mit internen Durchflusskanälen, die durch Skiving-Fin-Technologie erstellt wurden, um die Wärmeaustauschfläche zu maximieren.
Materialspezifische Kühlprodukte
Kupferbrähte Flüssigkeitskühlmittel:GB200-Flüssigkeitskühlmodul, H20-Flüssigkeitskühlmodul, optisches Modul-Flüssigkeitskühlmodul und andere Kupferkühlplatten.mit einem Gehalt an Kohlenwasserstoffen von mehr als 10 GHT.
Aluminiumgebrannte Flüssigkühlprodukte:LTS-Sifon-Kühlkörper, elektronische Steuerungsflüssigkeitskühlbox, Stromversorgung, gekennzeichnete Flüssigkeitskühlplatte, elektrische Steuerungsflüssigkeitskühlplatte, 6G-3DRVC-Kühlkörper,mit einer Leistung von mehr als 50 W und.
mit einer Breite von mehr als 20 mm,Flüssigkeitskühlkollektor, DIMM-Flüssigkeitskühlmodul und andere Flüssigkeitskühlkollektoren aus Edelstahl.
Hauptanwendungen
- Laser und medizinische Ausrüstung
- Abkühlung der Elektrofahrzeugbatterie
- Leistungselektronik und Motorantriebseinrichtungen
- Mikrowellen 5G-Übertragungssysteme
- Systeme für erneuerbare Energien
- IGBT- und Leistungshalbleitersysteme
- Rechenzentren und industrielle Anwendungen
- Verteidigungssysteme und Avionik
- Brennstoffzellen und Traktionssysteme
Qualitätssicherung
Wir halten strenge Qualitätsstandards mit umfassender Prüfgeräte ein, darunter:
- 1 Koordinatenmessmaschine
- 1 Projektor
- 2 Wasserhochdruckprüfmaschinen
- 4 Prüfmaschinen für Wärmewiderstand
- 2 Prüfmaschinen zur Prüfung von Flüssigkeitsdurchlässigkeiten
Kundenbetreuung
- Schnelle Beantwortung aller Anfragen
- Wettbewerbsfähige Preise mit garantierter Qualität
- Effiziente Produktionsplanung
- Optimale Transportlösungen
- Umfassende technische Unterstützung
Häufig gestellte Fragen
Sind Sie ein Handelsunternehmen oder Hersteller?
Wir sind ein professioneller Hersteller von Wärmesenkern und Wasserkühlplatten mit umfangreicher Erfahrung und einem starken technischen Team, mit automatisierter und mechanisierter Produktion.
Wir sind ein professioneller Hersteller von Wärmesenkern und Wasserkühlplatten mit umfangreicher Erfahrung und einem starken technischen Team, mit automatisierter und mechanisierter Produktion.
Haben Sie Waren schon einmal exportiert und in welche Regionen?
60% unserer gesamten Produktion werden nach Japan, Indien, Großbritannien, Kanada, den USA und Brasilien exportiert.
60% unserer gesamten Produktion werden nach Japan, Indien, Großbritannien, Kanada, den USA und Brasilien exportiert.
Wie viele Mitarbeiter haben Sie?
Ungefähr 100 Mitarbeiter in den Abteilungen Vertrieb, Einkauf, Technik, Qualitätssicherung, Lager und Produktion.
Ungefähr 100 Mitarbeiter in den Abteilungen Vertrieb, Einkauf, Technik, Qualitätssicherung, Lager und Produktion.
Können Sie Proben liefern, wenn wir mit dem Entwurf einverstanden sind?
Ja, wir stellen vor der Massenproduktion Proben zur Bestätigung zur Verfügung, gegebenenfalls zusammen mit technischen Zeichnungen.
Ja, wir stellen vor der Massenproduktion Proben zur Bestätigung zur Verfügung, gegebenenfalls zusammen mit technischen Zeichnungen.
Welche Verpackungsmethoden verwenden Sie?
Individuelle Verpackung mit normalen Kartons und dichtdichten Stoffen oder Holzkartons für einen optimalen Schutz während des Transports.
Individuelle Verpackung mit normalen Kartons und dichtdichten Stoffen oder Holzkartons für einen optimalen Schutz während des Transports.
Bieten Sie technische Unterstützung für Produktprobleme?
Alle Produkte werden vor dem Versand vollständig untersucht. Für alle Probleme stellen wir sofortige technische Lösungen zur Verfügung.
Alle Produkte werden vor dem Versand vollständig untersucht. Für alle Probleme stellen wir sofortige technische Lösungen zur Verfügung.
