800 kW vollständig flüssiggekühlter Ladestapel Flüssigkühlsystem
Produktdetails:
| Herkunftsort: | Dongguan ， Guangdong, China |
| Markenname: | Uchi |
| Zertifizierung: | SMC |
| Modellnummer: | 800S |
Zahlung und Versand AGB:
| Min Bestellmenge: | 100 Stück |
|---|---|
| Preis: | Verhandlungsfähig |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50000000pcs pro Monat |
|
Detailinformationen |
|||
| Anwendbare ultraschnelle Ladesäulenleistung: | 800KW | Wärmequellenleistung: | 30 kW |
|---|---|---|---|
| Kühlmittelart: | Kühlmittelart 40 % | Anzahl der Systemmodule: | 18 Stk |
| Durchflussrate eines einzelnen Moduls: | 6 l/Min | Temperatur zur Reduzierung der Systemfrequenz:: | 60 ℃ |
| Stromversorgungsbedarf: | AC 220V, 50 Hz | Schutzklasse: | IP54 |
| Lärm: | ≤60dB | Umgebungstemperatur: | -30 ~ 55 °C |
| Luftfeuchtigkeit: | 5 % ~ 90 % | Höhe: | ≤2000m |
| Abmessungen der Flüssigkeitskühleinheit: | 1600×900×475mm (Höhe inklusive Lüfter) | ||
| Hervorheben: | 800 kW flüssiggekühlter Ladestapel,Vollflüssigkeitskühltes Ladesystem,mit einer Breite von nicht mehr als 20 mm |
||
Produkt-Beschreibung

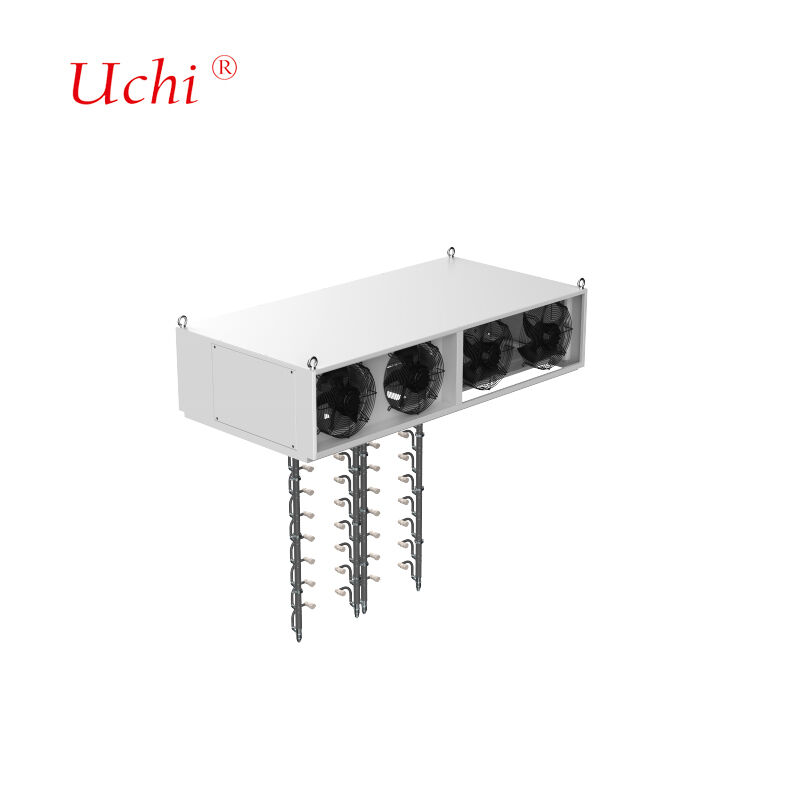

800KW Vollflüssigkeitsgekühltes Ladestapel-Flüssigkeitskühlsystem
Hochleistungs-Flüssigkeitskühlsystem, das für 800-kW-Ultraschnellladestationen entwickelt wurde und fortschrittliche Wärmemanagementtechnologie und eine robuste Konstruktion aufweist.
Systemkomponenten
- Flüssigkeitsgekühlte Wärmetauscher
- Umwälzpumpen und Nachfüllpumpen
- Wassertanks und Sensoren
- Hocheffiziente Lüfter
- Erweiterte Steuerungssysteme
Konzipiert für die Installation auf dem Hauptladeschrank, geeignet für 600-kW-Ultraschnelllade-Gleichrichterschränke.
Technische Parameter
- Anwendbare Super-Ladestationsleistung: 800 kW
- Wärmequellenleistung: 30 kW
- Kühlmitteltyp: 40 % Ethylenglykol-Lösung
- Anzahl der Systemmodule: 18 Stück (Einzelmodul-Durchflussrate: 6 l/min)
- Systemfrequenzreduzierungstemperatur: 60 °C
- Strombedarf: AC220, 50 Hz
- Schutzart: IP54
- Kommunikationsmodus: 485 (Modbus RTU-Protokoll)
- Geräuschpegel: ≤60 dB
- Umgebungstemperatur: -30~55 °C
- Feuchtigkeit: 5 % bis 90 %
- Höhe: ≤2000 m
- Abmessungen der Flüssigkeitskühleinheit: 1600 × 900 × 475 mm (Höhe einschließlich Lüfter)
Design des Kaltplattenkühlers
Kundenspezifisches internes Strömungskanaldesign basierend auf den Daten zum Stromverbrauch und den Wärmeverteilungsmustern des Kunden. Unser Engineering-Prozess umfasst umfassende Simulationsanalysen mit iterativen Parametereinstellungen, um optimale Wärme- und Hydraulikleistungsziele zu erreichen.
Produktionsausstattungskapazitäten
| Gerätetyp | Menge | Technische Parameter |
|---|---|---|
| Tunnel-Lötofen | 2 Einheiten | Max. Schweißabmessung: 1000 mm (B) * 250 mm (H), Länge unbegrenzt Max. Schweißtemperatur: 950 °C Anwendbare Materialien: Kupfer, Aluminium |
| Vakuum-Lötofen | 2 Einheiten | Max. Schweißabmessung: 800 mm * 1200 mm * 800 mm Max. Schweißtemperatur: 1200 °C Anwendbare Materialien: Kupfer, Aluminium, Edelstahl |
| Helium-Lecksuchgerät | 2 Einheiten | Max. Testabmessung: 2500 mm * 750 mm * 700 mm Testdruckbereich: 0-3 MPa Testgenauigkeit: 2 g/Jahr oder ≤1*10⁻⁶ Pa*m³/s |
| Hydrostatisches Testgerät | 2 Einheiten | Max. Testabmessung: 2500 mm * 1500 mm * 1000 mm Testdruckbereich: 0-5 MPa |
| Pneumatisches Testgerät | 2 Einheiten | Max. Testabmessung: Unbegrenzt Testdruckbereich: 0-5 MPa Testgenauigkeit: 1 Pa |
Fortschrittliche Löttechnologie
Unser Vakuumlötverfahren verbindet Aluminiumplatten unter Verwendung von Lot mit niedrigeren Schmelzpunkten als das Basismaterial und erzeugt extrem starke Verbindungen ohne restlichen korrosiven Flussmittel. Diese High-End-Technologie bietet gleichmäßige Erwärmung, präzise Temperaturkontrolle, macht Nachreinigungen überflüssig und minimiert die Teileverformung.
Flüssigkeitskühlsystemtechnologie
Hochleistungs-Flüssigkeitskühlsysteme erfordern Kühlkörper, die in der Lage sind, Wärme schnell zu absorbieren. Durch die Nutzung der hohen spezifischen Wärmekapazität von Flüssigkeiten übertragen unsere Systeme große Wärmemengen durch Flüssigkeitsfluss und sind in der Lage, Wärme von mehreren hundert Watt bis über ein Kilowatt abzuleiten.
Varianten von Flüssigkeitskaltplatten
- Eingebettete Flüssigkeitskaltplatte: Hergestellt durch das Einarbeiten von Rillen in Platten, das Einbetten und Verschweißen von Kupferrohren im Inneren und anschließendes hermetisches Verschließen durch Schweißen. Gewährleistet zuverlässige Flüssigkeitsdichtigkeit, Betriebssicherheit und hohe Ebenheit für hervorragenden thermischen Kontakt.
- Eingesetzte Flüssigkeitskaltplatte: Hergestellt durch Einbetten von Kupferrohren auf Aluminiumplattenoberflächen unter Verwendung von Schweiß- oder Klebeverfahren, mit strenger Ebenheitskontrolle für minimalen Wärmewiderstand.
- Kanalartige Flüssigkeitskaltplatte: Interne Strömungskanäle, die auf Kupfer- oder Aluminiumsubstraten durch Bohren, Extrudieren und Präzisionsbearbeitung gebildet werden, werden durch Reibschweißen oder Hochtemperaturlöten abgedichtet.
- Flüssigkeitskühlblock: Für die Wärmeableitung von Hochleistungs-Chips mit internen Strömungskanälen, die durch Skiving-Fin-Technologie erzeugt werden, um die Wärmeaustauschoberfläche zu maximieren.
Materialspezifische Kühlprodukte
Kupfergelötete Flüssigkeitskühlprodukte: GB200-Flüssigkeitskühlmodul, H20-Flüssigkeitskühlmodul, optisches Modul-Flüssigkeitskühlmodul und andere Kupferkaltplatten. Kompatibel mit Phosphorkupfer-, Silber-, Nickel- und Goldloten.
Aluminiumgelötete Flüssigkeitskühlprodukte: LTS-Siphon-Kühler, druckgegossene elektronische Steuerungs-Flüssigkeitskühlbox, Stromversorgungs-Stanz-Flüssigkeitskühlplatte, Motor-Elektronik-Steuerungs-Flüssigkeitskühlplatte, 6G-3DRVC-Kühler und andere gelötete Flüssigkeitskühlkörper.
Edelstahlgelötete Flüssigkeitskühlprodukte: Flüssigkeitskühlverteiler, DIMM-Flüssigkeitskühlmodul und andere Edelstahl-Flüssigkeitskühlverteiler.
Hauptanwendungen
- Laser und medizinische Geräte
- Kühlung von EV-Batteriepacks
- Leistungselektronik und Motorantriebsgeräte
- Mikrowellen-5G-Übertragungssysteme
- Systeme für erneuerbare Energien
- IGBT- und Leistungs-Halbleitersysteme
- Rechenzentren und industrielle Stromanwendungen
- Verteidigungssysteme und Avionik
- Brennstoffzellen und Traktionssysteme
Qualitätssicherung
Wir halten strenge Qualitätsstandards mit umfassenden Testgeräten ein, darunter:
- 1 Koordinatenmessmaschine
- 1 Projektorinstrument
- 2 Hochdruck-Wassertestmaschinen
- 4 Wärmewiderstandstestmaschinen
- 2 Flüssigkeitsleckagetestmaschinen
Kundendienstverpflichtung
- Schnelle Reaktion auf alle Anfragen
- Wettbewerbsfähige Preise mit garantierter Qualität
- Effiziente Produktionsplanung
- Optimale Transportlösungen
- Umfassender technischer Support
Häufig gestellte Fragen
Sind Sie ein Handelsunternehmen oder ein Hersteller? Wir sind ein professioneller Hersteller von Kühlkörpern und Wasserkühlplatten mit umfassender Erfahrung und einem starken technischen Team, das über eine automatisierte und mechanisierte Produktion verfügt.
Haben Sie schon einmal Waren exportiert und in welche Regionen? 60 % unserer Gesamtproduktion werden nach Japan, Indien, Großbritannien, Kanada, in die USA und nach Brasilien exportiert.
Wie viele Mitarbeiter haben Sie? Ungefähr 100 Mitarbeiter in den Abteilungen Vertrieb, Einkauf, Engineering, Qualitätssicherung, Lager und Produktion.
Können Sie Muster zur Verfügung stellen, wenn wir mit dem Design einverstanden sind? Ja, wir stellen Muster zur Bestätigung vor der Massenproduktion zur Verfügung, zusammen mit technischen Zeichnungen, falls erforderlich.
Welche Verpackungsmethoden verwenden Sie? Kundenspezifische Verpackung mit normalen Kartons und dichtem Stoff oder Holzkartons für optimalen Schutz während des Transports.
Bieten Sie technischen Support für Produktprobleme? Alle Produkte werden vor dem Versand vollständig geprüft. Bei Problemen bieten wir sofort technische Lösungen an.
