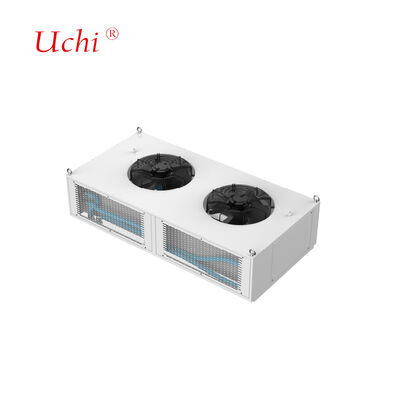

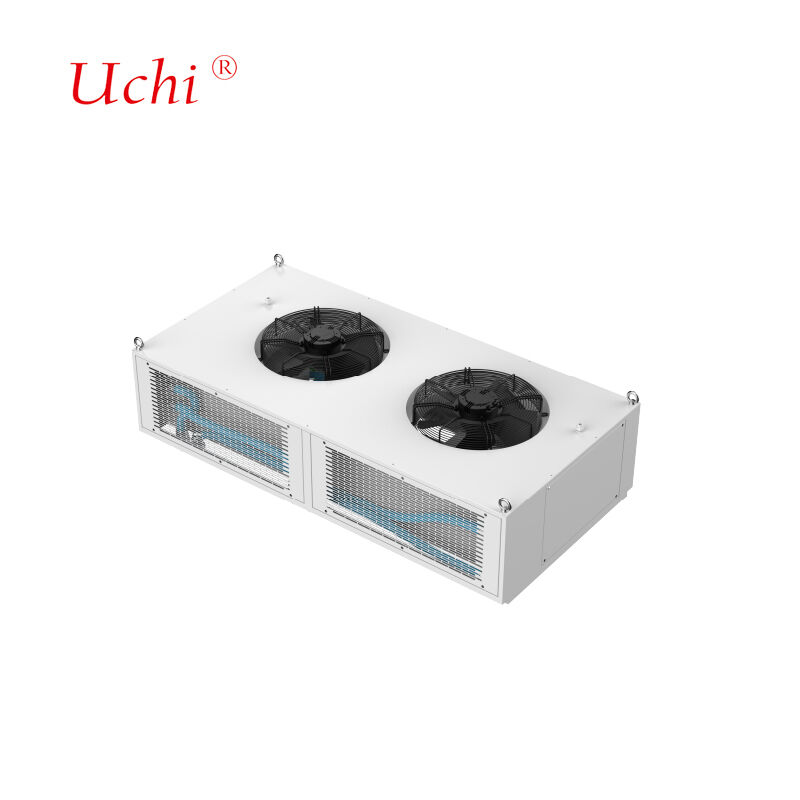

480S Vollflüssigkeitskühlung Ladesäule Flüssigkeitskühlsystem (480kW Nennleistung)
Produktdetails:
| Herkunftsort: | Dongguan ， Guangdong, China |
| Markenname: | Uchi |
| Zertifizierung: | SMC |
| Modellnummer: | 480S |
Zahlung und Versand AGB:
| Min Bestellmenge: | 100 Stück |
|---|---|
| Preis: | Verhandlungsfähig |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50000000pcs pro Monat |
|
Detailinformationen |
|||
| Anwendbare ultraschnelle Ladesäulenleistung: | 480 kW | Wärmequellenleistung: | 24KW |
|---|---|---|---|
| Kühlmittelart: | Kühlmittelart | Anzahl der Systemmodule: | 12 PCs |
| Durchflussrate eines einzelnen Moduls: | 6 l/Min | Temperatur zur Reduzierung der Systemfrequenz:: | 60 ℃ |
| Stromversorgungsbedarf: | AC 220V, 50 Hz | Schutzklasse: | IP54 |
| Lärm: | ≤60dB | Umgebungstemperatur: | -30 ~ 55 °C |
| Luftfeuchtigkeit: | 5 % ~ 90 % | Höhe: | ≤2000m |
| Abmessungen der Flüssigkeitskühleinheit: | 1600×900×475mm (Höhe inklusive Lüfter) | ||
| Hervorheben: | 480kW Flüssigkeitskühlung Ladesäule,Vollflüssigkeitskühlung Ladesystem,Flüssigkeitskühlplatte mit 480kW Leistung |
||
Produkt-Beschreibung
Strukturentwurf:Bestehend aus mit Flüssigkeit gekühlten Wärmetauschern, Zirkulationspumpen, Aufbereitungspumpen, Wassertanks, Sensoren, Ventilatoren und Steuerungssystemen.Das System ist für die Installation auf der Oberseite des Hauptschranks von Ladestützen konzipiert und speziell für 480kW ultra-schnelle Ladestütze Geradliner Schränke entwickelt.
- Anwendbare Leistung des schnellen Ladestapels: 480 kW
- Leistung der Wärmequelle: 24 kW
- Kühlmittelart: 40% Ethylenglykollösung
- Anzahl der Systemmodule: 12 Stück (Durchfluss eines einzelnen Moduls: 6L/min)
- Systemfrequenzreduktionstemperatur: 60°C
- Stromversorgungsanforderung: 220 V AC, 50 Hz
- Schutzklasse: IP54
- Kommunikationsmethode mit dem elektrischen Schrank: RS485 (Modbus-RTU-Protokoll)
- Geräusche: ≤ 60 dB
- Umgebungstemperatur: -30~55°C
- Luftfeuchtigkeit: 5%~90%
- Höhenlage: ≤ 2000 m
- Abmessungen der Flüssigkeitskühlungseinheit: 1600×900×475 mm (Höhe einschließlich Ventilatoren)
We design internal flow channels based on customer power consumption data and heat distribution patterns to meet specific temperature and uniformity requirements while maintaining optimal fluid flow resistanceUnser Entwurfsprozess umfasst eine umfassende Simulationsanalyse mit iterativen Parameteranpassungen, um thermische und hydraulische Leistungsziele zu erreichen.
| Typ der Ausrüstung | Anzahl | Technische Parameter |
|---|---|---|
| Tunnelbrennöfen | 2 Einheiten | Maximale Schweißgröße: 1000 mm (W) * 250 mm (H), Längen unbegrenzt Höchstschweißtemperatur: 950°C Anwendbare Materialien: Kupfer, Aluminium |
| Vakuumbrennöfen | 2 Einheiten | Maximale Schweißgröße: 800 mm * 1200 mm * 800 mm Maximale Schweißtemperatur: 1200°C Anwendbare Materialien: Kupfer, Aluminium, Edelstahl |
| Geräte zur Erkennung von Heliumlecks | 2 Einheiten | Maximale Prüfgröße: 2500 mm * 750 mm * 700 mm Prüfdruckbereich: 0-3 MPa Prüfungsgenauigkeit: 2 g/Jahr oder ≤1*10−6 Pa*m3/s |
| Hydrostatische Prüfgeräte | 2 Einheiten | Maximale Prüfgröße: 2500 mm * 1500 mm * 1000 mm Prüfdruckbereich: 0-5 MPa |
| Pneumatische Prüfgeräte | 2 Einheiten | Maximaler Prüfbereich: unbegrenzt Prüfdruckbereich: 0-5 MPa Prüfgenauigkeit: 1 Pa |
Unser Vakuumbrennverfahren verbindet Aluminiumplatten mit Füllmetall mit niedrigeren Schmelzpunkten als das Basismaterial, wodurch extrem starke Verbindungen ohne Restkorrosionsfluss entstehen.Diese hochwertige Technologie sorgt für einheitliche Heizung, präzise Temperaturkontrolle, Abschaffung der Nachreinigungsanforderungen und Minimierung der Verzerrung von Teilen.
Bei Hochleistungsflüssigkeitskühlsystemen werden Wärmeschwänze benötigt, die eine schnelle Wärmeabsorption ermöglichen.Unsere Systeme übertragen große Mengen an Wärme durch den Flüssigkeitsfluss, mit einer Wärmeabgabe von mehreren hundert Watt bis zu über einem Kilowatt.
- Vergrabene Rohrflüssige Kaltplatte:Sie wird durch Rillenplatten, Einbauen und Schweißen von Kupferrohren im Inneren hergestellt und durch Schweißen hermetisch versiegelt.und hohe Flachheit für hervorragenden thermischen Kontakt.
- Flüssigkühlplatte mit eingesetzter Röhre:Hergestellt durch Einbettung von Kupferröhren auf Aluminiumplattenoberflächen mit Schweiß- oder Bindungsprozessen mit strenger Flachheitskontrolle für minimale Wärmebeständigkeit.
- Flüssiger Kaltplatte des Kanaltyps:Interne Strömungskanäle, die auf Kupfer- oder Aluminiumsubstraten durch Bohren, Extrusion und Präzisionsbearbeitung gebildet werden und durch Reibungsschweißen oder Hochtemperaturbrennen versiegelt werden.
- Flüssigkeitskühlblock:Für die Hochleistungschip-Wärmeableitung mit internen Durchflusskanälen, die durch Skiving-Fin-Technologie erstellt wurden, um die Wärmeaustauschfläche zu maximieren.
Kupferbrähte Flüssigkeitskühlmittel:GB200-Flüssigkeitskühlmodul, H20-Flüssigkeitskühlmodul, optisches Modul-Flüssigkeitskühlmodul und andere Kupferkühlplatten.mit einem Gehalt an Kohlenwasserstoffen von mehr als 10 GHT.
Aluminiumgebrannte Flüssigkühlprodukte:LTS-Sifon-Kühlkörper, elektronische Steuerungsflüssigkeitskühlbox, Stromversorgung, gekennzeichnete Flüssigkeitskühlplatte, elektrische Steuerungsflüssigkeitskühlplatte, 6G-3DRVC-Kühlkörper,mit einer Leistung von mehr als 50 W und.
mit einer Breite von mehr als 20 mm,Flüssigkeitskühlkollektor, DIMM-Flüssigkeitskühlmodul und andere Flüssigkeitskühlkollektoren aus Edelstahl.
- Laser und medizinische Ausrüstung
- Abkühlung der Elektrofahrzeugbatterie
- Leistungselektronik und Motorantriebseinrichtungen
- Mikrowellen 5G-Übertragungssysteme
- Systeme für erneuerbare Energien
- IGBT- und Leistungshalbleitersysteme
- Rechenzentren und industrielle Anwendungen
- Verteidigungssysteme und Avionik
- Brennstoffzellen und Traktionssysteme
Wir halten strenge Qualitätsstandards mit umfassender Prüfgeräte ein, darunter:
- 1 Koordinatenmessmaschine
- 1 Projektor
- 2 Wasserhochdruckprüfmaschinen
- 4 Prüfmaschinen für Wärmewiderstand
- 2 Prüfmaschinen zur Prüfung von Flüssigkeitsdurchlässigkeiten
- Schnelle Beantwortung aller Anfragen
- Wettbewerbsfähige Preise mit garantierter Qualität
- Effiziente Produktionsplanung
- Optimale Transportlösungen
- Umfassende technische Unterstützung
- Sind Sie ein Handelsunternehmen oder Hersteller?Wir sind ein professioneller Hersteller von Wärmesenkern und Wasserkühlplatten mit umfangreicher Erfahrung und einem starken technischen Team, mit automatisierter und mechanisierter Produktion.
- Haben Sie Waren schon einmal exportiert und in welche Regionen?60% unserer gesamten Produktion werden nach Japan, Indien, Großbritannien, Kanada, den USA und Brasilien exportiert.
- Wie viele Mitarbeiter haben Sie?Ungefähr 100 Mitarbeiter in den Abteilungen Vertrieb, Einkauf, Technik, Qualitätssicherung, Lager und Produktion.
- Können Sie Proben liefern, wenn wir mit dem Entwurf einverstanden sind?Ja, wir stellen vor der Massenproduktion Proben zur Bestätigung zur Verfügung, gegebenenfalls zusammen mit technischen Zeichnungen.
- Welche Verpackungsmethoden verwenden Sie?Individuelle Verpackung mit normalen Kartons und dichtdichten Stoffen oder Holzkartons für einen optimalen Schutz während des Transports.
- Bieten Sie technische Unterstützung für Produktprobleme?Alle Produkte werden vor dem Versand vollständig untersucht. Für alle Probleme stellen wir sofortige technische Lösungen zur Verfügung.
