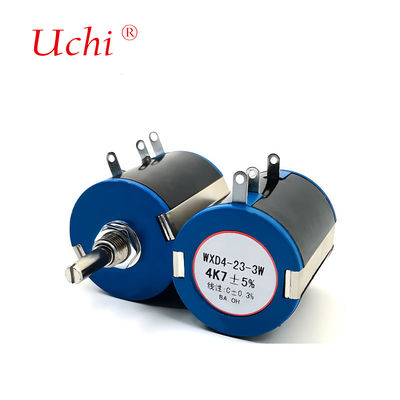

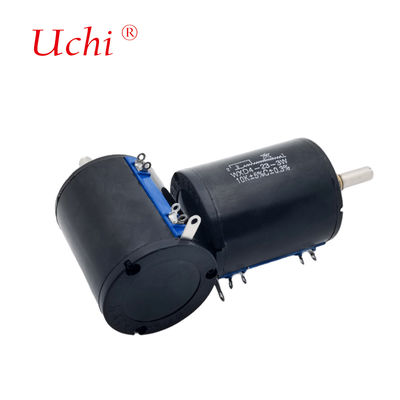

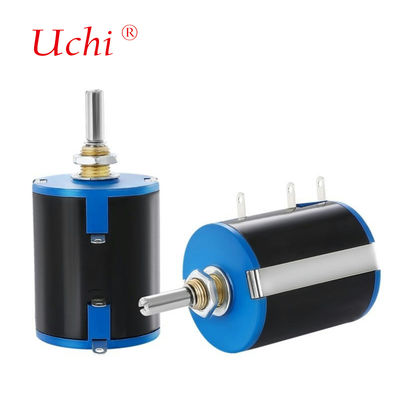

WXD4-23 Mehrgang-Drahtpotentiometer 3W 10-Gang Präzisions-Drehwiderstand
Produktdetails:
| Herkunftsort: | Dongguan ， Guangdong, China |
| Markenname: | Uchi |
| Zertifizierung: | SMC |
| Modellnummer: | WXD4-23 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 100pcs |
|---|---|
| Preis: | Verhandlungsfähig |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50000000pcs pro Monat |
|
Detailinformationen |
|||
| Widerstand: | 100 ~ 100K | Widerstandstoleranz: | ± 2% bis ± 5% |
|---|---|---|---|
| Isolationsresistenz: | ≥ 200MΩ | Temperaturbereich: | -55°C bis +125°C |
| Total mechanische Reise: | 3600°±10° | Nennleistung: | 3W |
| Typ: | Wirewund Potentiometer | ||
| Hervorheben: | 10-Gang Präzisions-Drehwiderstand,Drahtpotentiometer 3W,Mehrgang-Präzisionspotentiometer |
||
Produkt-Beschreibung
WXD4-23 Mehrgang-Drahtpotentiometer 3W 10-Gang Präzisions-Drehpotentiometer
Umgebungsbedingungen
- Temperaturbereich: -50 °C bis +100 °C
- Relative Luftfeuchtigkeit: 98 % bei +40 °C
- Luftdruck: 107-47 kPa
- Vibration: 10-500 Hz bei 98 m/s² Beschleunigung
- Kollision: 40-80 Mal/Minute bei 147 m/s² Beschleunigung
- Zentrifugalbeschleunigung: 98 m/s²
Technische Daten
| Modell | Wellentyp | Wellenlänge | Mechanischer Winkel | Elektrischer Winkel | Gänge |
|---|---|---|---|---|---|
| WXD4-23 | ZS-3 | 20×25×32mm | 3600°±20 | 3600°±10 | 10 |
Elektrische Eigenschaften
- Nennleistung: 3W
- Maximale Betriebsspannung: 200V (DC/AC RMS)
- Widerstandsbereich: 82Ω bis 100kΩ (E12-Serie)
- Widerstandstoleranz: ±2 %, ±5 % oder ±10 %
- Linearität: ±0,1 % bis ±1 %
Detaillierte Parameter
| Parameter | Wert |
|---|---|
| Typ | Drehpotentiometer |
| Technologie | Metalllegierung |
| Widerstand | 100Ω-100kΩ |
| Nennleistung | 3W |
| Max. Betriebsspannung | 500V |
| Betriebstemperatur | -55°C bis +125°C |
| Wellendurchmesser | 6mm |
| Zertifizierungen | TÜV, RoHS, ISO |
Leistungsmerkmale
- Elektrische Festigkeit: hält 750V AC für 1 Minute stand
- Isolationswiderstand: ≥200MΩ (vor Feuchtigkeit), ≥20MΩ (nach Feuchtigkeit)
- Drehmoment: 50-500gf·cm mit einem Drehmomentverhältnis von 1:3
- Haltbarkeit: 10.000 Zyklen (Grad 3) oder 5.000 Zyklen (Grad 4)
- Feuchtigkeitsbeständigkeit: behält die Stabilität nach 96 Stunden bei 93 % relativer Luftfeuchtigkeit bei
- Elektrische Laststabilität: behält die Leistung nach 48 Stunden bei Nennleistung bei
Produktabmessungen
Anwendungen
Das WXD4-23 Potentiometer ist ideal für die präzise Spannungs- und Stromeinstellung in:
- Telekommunikationsausrüstung
- Elektrische Systeme
- Elektronische Instrumentierung
- Gleichstrom- oder Niederfrequenzschaltungen
Herstellerinformationen
BONENS ist eine spezialisierte Fabrik mit 17 Jahren Erfahrung in der Herstellung hochwertiger elektronischer Komponenten:
- Moderne Produktionsausrüstung
- Professionelles F&E-Team
- OEM/ODM-Fähigkeiten
- Strenge Qualitätskontrollstandards
Versand & Support
Wir bieten zuverlässigen weltweiten Versand und umfassenden Support:
- Express-Post-Service
- DHL Express
- UPS
- FedEx
Häufig gestellte Fragen
- Sind Sie eine Fabrik oder ein Handelsunternehmen?
Wir sind eine Fabrik, die Direktpreise mit professioneller technischer Unterstützung anbietet. - Könnten Sie Muster zur Verfügung stellen?
Muster sind nach der Bestellung auf Anfrage erhältlich. - Kann Ihr Produkt angepasst werden?
Wir akzeptieren OEM/ODM-Bestellungen mit flexiblen Anforderungen. - Wie ist Ihre Lieferzeit?
Die Lieferung variiert je nach Menge und Modell, wobei dringende Anfragen nach Möglichkeit berücksichtigt werden. - Bieten Sie einen Kundendienst an?
Wir bieten umfassenden 24-Stunden-Support für alle Produkte.
