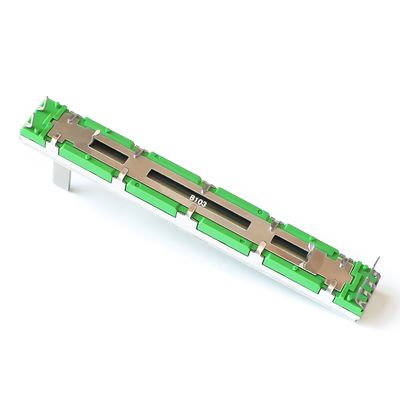

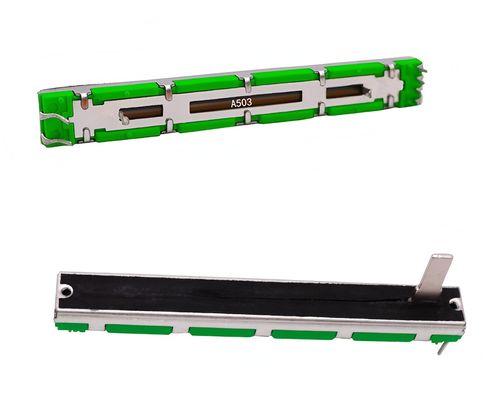

WH3012P 30mm 45mm Stereo-Doppelschleifpotentiometer B10K Reise-Schleifpotentiometer
Produktdetails:
| Herkunftsort: | Dongguan ， Guangdong, China |
| Markenname: | Uchi |
| Zertifizierung: | SMC |
| Modellnummer: | WH3012P |
Zahlung und Versand AGB:
| Min Bestellmenge: | 100pcs |
|---|---|
| Preis: | Verhandlungsfähig |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50000000pcs pro Monat |
|
Detailinformationen |
|||
| Gesamtwiderstand: | 10K Ω±20% | Widerstandsverminderung: | A, B, C, D, E, MN, RD, W, |
|---|---|---|---|
| Max. Operation Voltage: | Linearkegel B: AC 200 V~DC / V | Nennleistung: | Einzeleinheit: Linearkegel B: 0,2 W, andere Kegel: 0,05 W Doppeleinheit: Linearkegel B: 0,1 W, ander |
| Schiebegeräusche: | Weniger als 100 mV | Isolationsresistenz: | Mehr als 100 MΩ bei DC 250 V |
| Spannung standhalten: | 1 Minute bei AC 300 V | Restwiderstand: | Begriff. 1~2: Weniger als 10 Ω |
| Gruppenfehler (Doppeleinheit): | -40 dB ~ 0 dB ± 3 dB | ||
| Hervorheben: | 30 mm Stereo-Schiebeton B10K,45 mm Doppelschleifpotentiometer mit Garantie,mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W |
||
Produkt-Beschreibung
Das WH3012P ist ein hochpräzises Stereo-Doppelschleifpotentiometer mit einer Reichweite von 60 mm.Dieser gleitende Widerstand verwendet einen Widerstandsdraht, der um ein Isoliermaterial mit einem gleitenden Filmkontaktpunkt geschnitten ist, um den Stromkreiswiderstand zu regulierenIdeal für Verstärker, Filter und andere elektronische Geräte, die eine präzise Widerstandsregelung erfordern.
- Gesamtlänge: 75 mm (7,5 cm)
- Breite: 9 mm (0,9 cm)
- Stärke: 6,5 mm (0,65 cm)
- Handgriffshöhe: 15 mm (1,5 cm), Breite: 4 mm (0,4 cm)
- Schlaglänge: 60 mm (6 cm)
- Pinnkonfiguration: 4 bis 2 Pins
- Widerstand: A10K
- Kanal: Zweikanal
- Präzisionsregelung mit reibungslosem Schieben
- Hohe Genauigkeit für empfindliche elektronische Schaltungen
- Einfache, aber langlebige Konstruktion
- Breiter Widerstandsbereich
- Vielseitige Anwendungen in Verstärkern, Filtern und Oszillatoren
| Parameter | Wert |
|---|---|
| Gesamtwiderstand | 10K Ω±20% |
| Widerstandsverminderung | A, B, C, D, E, MN, RD, W |
| Max. Betriebsspannung | Lineare Taper B: Wechselstrom 200V~DC/V Andere Tapper: Wechselstrom 150 V bis Gleichstrom |
| Nennleistung | Einheitliche Einheit: Lineare Spitze B: 0,2 W. Sonstige Spitze: 0,05 W. Doppelte Einheit: Lineare Spitze B: 0,1 Watt, andere Spitze: 0,025 Watt |
| Schiebelärm | weniger als 100 mV |
| Widerstand gegen Isolierung | Mehr als 100 MΩ bei Gleichspannung 250 V |
| Widerstand gegen Spannung | 1 Minute bei 300 V Wechselstrom |
| Restresistenz | Begriff. 1~2: weniger als 10Ω Begriff. 2~3: Weniger als 10Ω |
| Gangfehler (Doppel-Einheit) | -40 dB ~ 0 dB ± 3 dB |
| Parameter | Wert |
|---|---|
| Gesamtransport | 60.0 mm ± 0,5 mm |
| Einsatztruppe | 10 bis 100 gf |
| Stärke der Schiebeversperrung | 5.0 kgf.cm Min. |
| Schub-Zug-Kraft | 3.0kgf.cm Min. bei 5-10 Sekunden |
| Anzahl der Verzögerungen (Klick) | 1C (Center Detent), 7C, 11C, 21C, 41C |
| Widerstandsfähigkeit gegen Lötwärme | Schweißspülung: Vorwärmen auf 100°C in 1 Minute, 260±5°C für 5 Sekunden Manuelles Löten: Unter 300°C für weniger als 3 Sekunden |
| Ein gleitendes Leben | 10,000 Zyklen (Min.) |
Dieses lineare Schiebepotentiometer wird in Audiogeräten, mechanischen Steuerungssystemen und Instrumenten eingesetzt.Seine zuverlässige Leistung und sein einfaches Design machen ihn zu einer bevorzugten Wahl für Elektronikingenieure und Hersteller.
