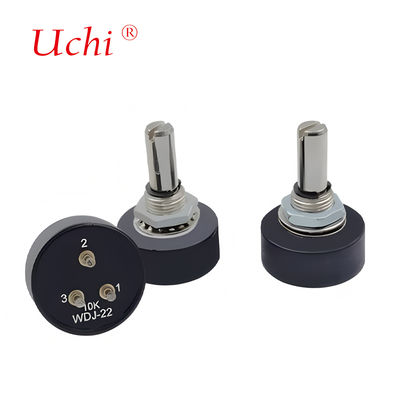

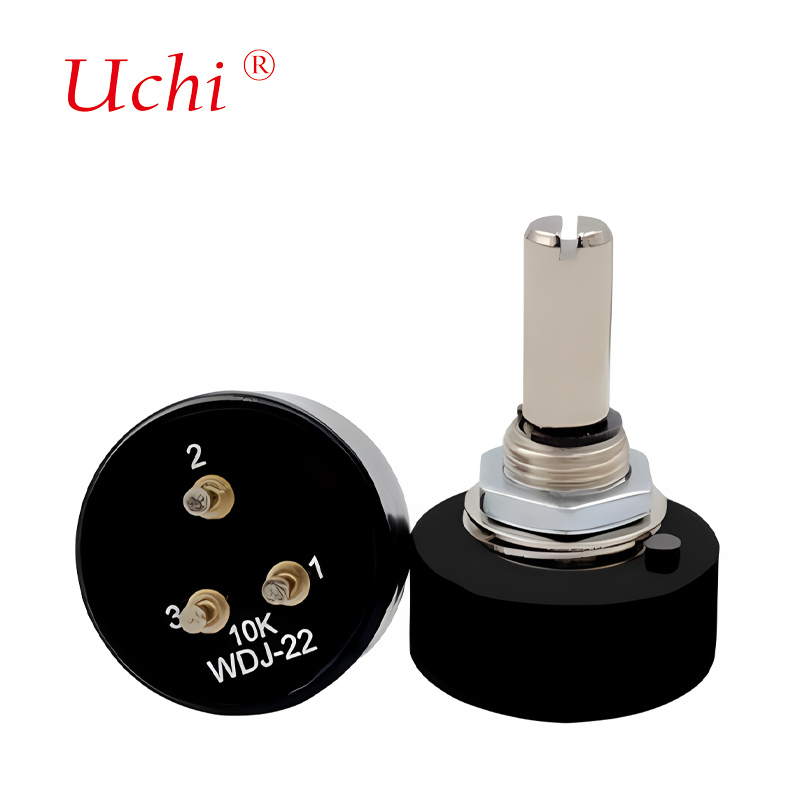

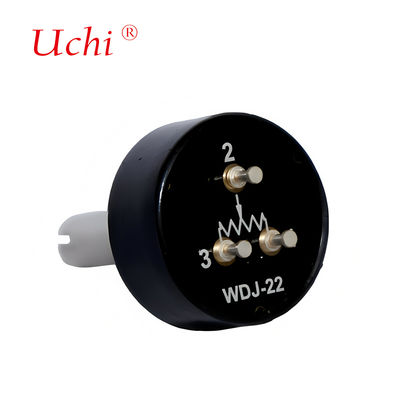

WDJ-22 Leitungsplastikpotentiometer 10k Winkelverschiebungssensor
Produktdetails:
| Herkunftsort: | Dongguan ， Guangdong, China |
| Markenname: | Uchi |
| Zertifizierung: | SMC |
| Modellnummer: | WDJ-22 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 100pcs |
|---|---|
| Preis: | Verhandlungsfähig |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50000000pcs pro Monat |
|
Detailinformationen |
|||
| Widerstand: | 1KΩ~10KΩ | Widerstandstoleranz: | ± 10% |
|---|---|---|---|
| Widerstand beenden: | <3Ω | Widerstandsverminderung: | B |
| Unabhängige Linearität: | ± 0,5% | Nennleistung: | 0,5 W (70 ℃) 0 W (120 ℃) |
| Spitzenrauschen (CRV): | <2%Rn | Dielektrische Stärke: | 1000 V 1 Minute |
| Anpassungsreisen: | 90°120°200° 240° 300° 340° | Auflösung: | Im Wesentlichen unendlich |
| Maximale Eingangsspannung: | 200VDC | ||
| Hervorheben: | 10K-leitendes Kunststoffpotentiometer,Drehwinkelsensor-Potentiometer,WDJ-22 Präzisionspotentiometer |
||
Produkt-Beschreibung
Das WDJ-22 langlebige Winkelsensor leitfähiges Kunststoffpotentiometer ist für präzise Winkelmessungen ausgelegt.Dieser Sensor liefert geringen Lärm, ein reibungsloses Signal für eine präzise Bewegungsmessung in Anwendungen wie Joystick-Steuerstäbe und Servosysteme.
- Typ der Servoinstallation für bequeme Verwendung und Montage
- 360° kontinuierliche Drehung mit 340° Wirkungswinkel (anpassbar)
- Weiter Temperaturbereich: -40°C bis +125°C
- Grundsätzlich unendliche Auflösung
- Hohe Linearität: ± 1% bis ± 0,15%
- Außergewöhnliche Lebensdauer: 5 Millionen Zyklen
- Ausgangsglatte: < 0,1%
- Zur Verfügung stehende Anpassung des hinteren Endgeräts
| Elektrische Spezifikationen | |
|---|---|
| Widerstandsbereich | 1KΩ-10KΩ |
| Widerstand | ± 10% Standard |
| Widerstand beenden | <3Ω |
| Unabhängige Linearität | ± 0,5% |
| Leistungsbewertung | 0.5W (70°C) 0W (120°C) |
| Spitzenlärm (CRV) | < 2%Rn |
| Dielektrische Festigkeit | 1000V 1 Minute |
| Anpassungsreise | 90° 120° 200° 240° 300° 340° |
| Widerstand gegen Isolierung | 10M |
| Entschließung | Im Wesentlichen unendlich |
| Maximale Eingangsspannung | 200VDC |
| Umweltspezifikationen | |
|---|---|
| Speichertemperaturbereich | -60°C bis +125°C |
| Betriebstemperaturbereich | -60°C bis +125°C |
| Temperaturkoeffizient | 500 ppm/°C |
| Ladezeit | 70°C 1000h ΔR/R≤±10% |
| Rotationslebensdauer | 1,000,000 mal, ΔR/R≤±7% |
| IP-Bereich | IP25 |
| Wärmebeständigkeit beim Löten | (350°C 3S) ΔR/R≤±2% |
| Temperaturzyklus | (-25°C+,85°C 30min/jeweils,5 Zyklen) ΔR/R≤±10% |
| Schwingungen | 10-55 Hz, 1,5 mm Amplitude, 3. Richtungen ΔR/R≤±5% |
| Mechanische Spezifikation | |
|---|---|
| Mechanische Reisen | 220° 320° 360° |
| Drehmoment der Welle | 25 bis 35 gf*cm |
| Drehmoment für die Montage von Nüssen | 15 kgf*cm |
| Schachtausfluss | 0.15 mm |
| Schacht End spielen | (Wellenlänge 30 mm) 0,15 mm |
| Radialspiele der Welle | 0.15 mm |
| Schachtfestigkeit (Schub) | 125 N (12,75 kgf) Min. |
| Schachtfestigkeit (Ziehfähigkeit) | 125 N (12,75 kgf) Min. |
| Hardware | Waschmaschine, Schließmaschine, Nussmaschine |
Der WDJ-22-Winkelsensor ist ideal für Anwendungen geeignet, bei denen eine präzise Bewegungsmessung erforderlich ist, einschließlich:
- Autoservo-Systeme
- Maschinen und Apparate für den Maschinenbau
- Luft- und Raumfahrzeuggeräte und Raketensysteme
- Antennen für Flugzeugradar
- Schleifmaschinen und Schleifmaschinen
- Maschinen und Apparate zur Holzbearbeitung
- Druckmaschinen
- Elektrische Steuerungen
- Robotik
- Technische Überwachungssysteme
- Sportgeräte mit Computersteuerung
