LED-Autoscheinwerfer mit einem Eingangsspannungsbereich von 7V bis 40V und Ein-Pin-Ein/Aus-Helligkeitsregelung mittels Gleichspannung oder PWM

Allgemeine Beschreibung

Die Stromschalter EC9521 sind für USB-Anwendungen konzipiert.
Der 35mΩ N-Kanal-MOSFET-Schalter erfüllt die Anforderungen an Spannungsrückgang der USB-Spezifikation.

Zu den Schutzelementen gehören Stromgrenzschutz, Kurzschlussschutz und Übertemperaturschutz.

Die Einrichtung begrenzt den Ausgangsstrom auf dem Grenzwert des Stroms.
Der Übertemperaturschutz beschränkt die Verbindungstemperatur bei Kurzschluss oder Überlast unter 140°C. Ein aktivierender Eingang aktiviert oder deaktiviert das Gerät.

Eigenschaften

◆35mΩ MOSFET auf der Oberseite
◆Spannungsbereich: 3,5 V bis 5,5 V
◆Schutz vor Stromgrenzen und Kurzschlüssen
◆Schutz vor Überhitzung
◆Einträge eingestellt
◆Eingabe aktivieren
◆Bleifreie und grüne Geräte verfügbar

Anwendungen

◆Notebook und Desktopcomputer
◆USB-Anschlüsse
◆Schalter für den Hochspannungsschutz

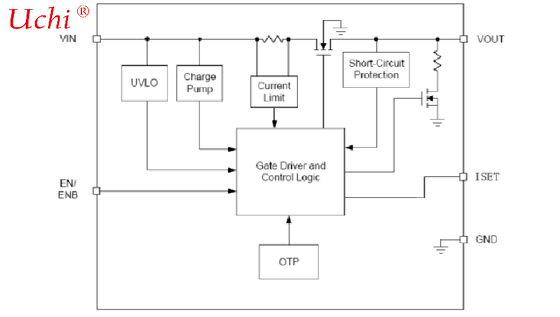

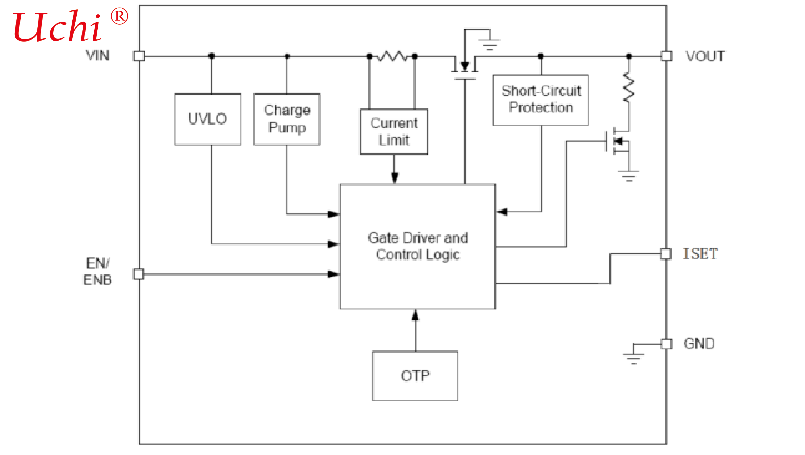

Function Description VIN Under-Voltage Lockout (UVLO) The EC9521 power switches have a built-in under-voltage lockout circuit to keep the output shutting off until internal circuitry is operating properly. Die UVLO-Schaltung verfügt über Hysterese und eine De-Glitch-Funktion, so dass sie typischerweise Unterspannungstransitive am Eingang ignoriert.die Ausgangsspannung startet einen weichen Start, um den Einlaufstrom zu reduzieren. Stromschalter Der Stromschalter ist ein N-Kanal-MOSFET mit einem niedrigen RDS(ON).Das MOSFET verhindert den Stromfluss vom VOUT zurück zum VIN und vom VIN zum VOUT. Stromgrenzschutz Die Stromschalter EC9521 bieten die Stromgrenzschutzfunktion. Während des Stromgrenzstroms begrenzen die Geräte den Ausgangsstrom auf den Stromgrenzwert.Für einen zuverlässigen BetriebWenn die Ausgangsspannung durch eine Überlastung oder einen Kurzschluss unter 1,5 V fällt,die Geräte begrenzen den Ausgangsstrom auf ein sicheres Niveau. Der Kurzschlussstromgrenzwert wird verwendet, um die Leistungsauslösung bei Kurzschlussbedingungen zu reduzieren.Das Gerät tritt in den thermischen Abschaltung. ISET ISET Pin kann die Stromgrenze durch Riset setzen: ILim=120k*1.14V/Reset Enable/Disable Ziehen Sie die EN unter 0,8V wird das Gerät deaktivieren, und ziehen Sie EN über 2V wird das Gerät aktivieren.Wenn das IC deaktiviert ist, wird der Versorgungsstrom auf weniger als 1μA reduziert. Der Aktivierungseingang ist sowohl mit TTL- als auch mit CMOS-Logikstufen kompatibel. Der EN-Pin darf nicht schwimmen lassen.Übertemperaturschutz Bei einer Knotentemperatur von mehr als 140 °C, schaltet der interne Wärmesensorkreis die Energie-FET aus und lässt das Gerät abkühlen.Der interne Wärmeempfinderschaltkreis ermöglicht das GerätDer Wärmeschutz ist so konzipiert, daß der IC bei Übertemperaturbedingungen geschützt wird.die Verbindungstemperatur darf TJ=+125°C nicht überschreiten.

Anwendungsdaten Eingangskondensator Ein 1μF-Keramik-Bypass-Kondensator von VIN nach GND, der sich in der Nähe der EC9521 befindet, wird dringend empfohlen, um das Klingeln während eines Kurzschlussfehlers zu unterdrücken.Ohne Bypass-Kondensator, kann der Ausgang kurz genug Klingeln auf dem Eingang (von der Versorgungslead-Induktivität) verursachen, um die interne Steuerung Schaltkreis zu beschädigen.Ausgangskondensator Eine niedrige ESR 10μF Aluminium-Elektrolyt oder Tantal zwischen VOUT und GND wird dringend empfohlen, um den Spannungsabfall während der Heißanschließung von nachgelagerten Peripheriegeräten zu reduzieren. (pro USB 2.0, müssen die Ausgangsanschlüsse mindestens 120μF an ESR-Low-Bulk-Kapazität pro Drehscheibe haben).1 μF Keramikkondensator verbessert die Immunität des Geräts gegen KurzschlussvorgängeDie PCB-Layout sollte sorgfältig ausgeführt werden, um die Wärmeabgabe zu maximieren und Spannungsabfälle, Abfälle und EMI zu minimieren.Bitte platzieren Sie die Eingangskondensatoren in der Nähe der VIN-Pin so nah wie möglich.2.Die Ausgangs-Entkopplungskondensatoren für die Last müssen so nah wie möglich an der Last platziert werden, um Hochfrequenzwellen zu entkopplen.EC9521 und Ausgangskondensatoren in der Nähe der Last zu finden, um parasitäre Widerstand und Induktivität für eine ausgezeichnete Last transient Leistung zu reduzieren4. Die negativen Pins der Eingangs- und Ausgangskondensatoren und der GND-Pin müssen an die Bodenebene der Last angeschlossen sein.
