ALLGEMEINE BESCHREIBUNG MERKMALE Der EC4304 ist ein hocheffizienter Induktiv-Abwärtswandler im kontinuierlichen Modus, der einen N-Kanal-MOSFET ansteuert und für die Ansteuerung einzelner oder mehrerer in Reihe geschalteter LEDs von einer Spannungsquelle, die höher als die LED-Spannung ist, ausgelegt ist. Er arbeitet von einer Eingangsversorgung zwischen 7V und 40V und liefert einen extern einstellbaren Ausgangsstrom von bis zu 1A, der von der Versorgungsspannung und externen Komponenten abhängt. Dieser EC4304 enthält den Ausgangsschalter und die High-Side-Ausgangsstromerfassungsschaltung, die einen externen Widerstand zur Einstellung des Ausgangsstroms verwendet. Der ADJ-Pin akzeptiert entweder eine Gleichspannung oder eine PWM-Wellenform. Dies liefert je nach Steuerfrequenz einen kontinuierlichen oder getakteten Ausgangsstrom. Die PWM-Filterkomponenten enthalten eine Einstellung der Anstiegszeit für Soft-Start. Die Soft-Start-Zeit kann durch Verwendung eines externen Kondensators vom ADJ-Pin zur Masse erhöht werden. Das Anlegen von 0,2V oder weniger an den ADJ-Pin schaltet den Ausgang ab und versetzt das Gerät in einen Standby-Zustand mit geringem Stromverbrauch.  Betrieb von 7V bis 40V Versorgungsspannung  Interner 40V NDMOS-Schalter  Ausgangsstrom 1A  Ein-Pin-Ein-/Ausschaltung und Helligkeitsregelung über Gleichspannung oder PWM  EC4304 bis zu 95% Wirkungsgrad  Typische LED-Stromgenauigkeit von +/-5%  Unterspannungsabschaltung am Eingang  SOT23-5L,DFN 3x3 8L,SOT89-5L Gehäuse  RoHS-konform und halogenfrei Anwendungen  Automotive LED-Beleuchtung  Hochleistungs-LED-Beleuchtung  Anzeige- und Notbeleuchtung  Architektonische Beleuchtung  Niederspannungs-Industriebeleuchtung  Beschilderungs- und Dekorations-LED-Beleuchtung

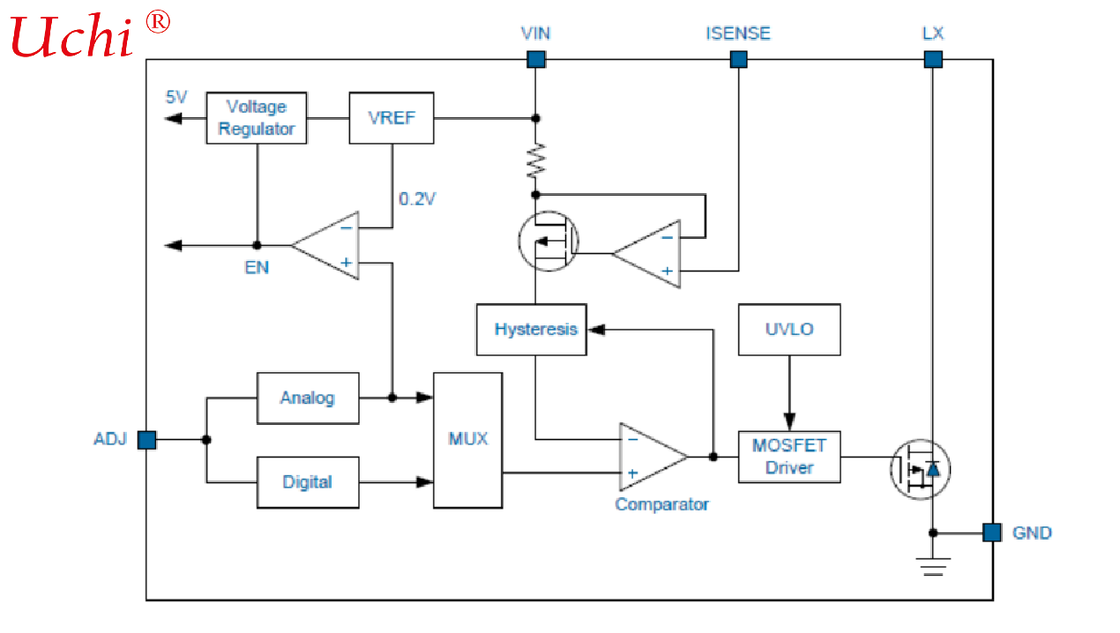

Funktionsbeschreibung Der EC4304 ist ein einfacher, hocheffizienter Induktiv-Abwärtswandler im kontinuierlichen Modus. Das Gerät arbeitet mit einem Eingangsspannungsbereich von 7V bis 40V und liefert einen Ausgangsstrom von 1A. Ein High-Side-Stromerfassungswiderstand stellt den Ausgangsstrom ein und ein dedizierter PWM-Dimm-Eingang ermöglicht gepulstes LED-Dimmen über einen weiten Helligkeitsbereich. Ein High-Side-Stromerfassungsschema und eine integrierte Stromregelschaltung minimieren die Anzahl der benötigten externen Komponenten, während sie den LED-Strom mit einer Genauigkeit von +5% liefern, unter Verwendung eines 1%-Erfassungswiderstands. Einstellung des Ausgangsstroms Das Gerät enthält einen Tiefpassfilter zwischen dem ADJ-Pin und dem Schwellenwertkomparator sowie einen internen Strombegrenzungswiderstand zwischen ADJ und der internen Referenzspannung. Dies ermöglicht es, den ADJ-Pin mit Gleich- oder Pulsignalen zu übersteuern, um den VSENSE-Schaltschwellenwert zu ändern und den Ausgangsstrom einzustellen. Details zu den verschiedenen Modi der Ausgangsstromeinstellung sind im Anwendungsabschnitt beschrieben: Der Wert des Ausgangsstroms beträgt 1A bei 0,1Ω (0,5A bei 0,2Ω) und dies ist ein berechneter Ausgangsstrom, wenn der ADJ-Anschluss 1,25V offen ist. Abschaltmodus Wenn der ADJ-Pin für mehr als ca. 100μs auf eine Spannung unter 0,2V gelegt wird, schaltet sich der Ausgang ab und der Versorgungsstrom fällt auf ein niedriges Standby-Niveau von nominal 20μA. Soft-Start Das Gerät verfügt über eine integrierte Soft-Start-Funktion aufgrund der Verzögerung durch den PWM-Filter. Ein externer Kondensator vom ADJ-Pin zur Masse sorgt für eine zusätzliche Soft-Start-Verzögerung, indem er die Zeit verlängert, die die Spannung an diesem Pin benötigt, um den Einschalt-Schwellenwert zu erreichen, und indem er die Anstiegsrate der Steuerspannung am Eingang des Komparators verlangsamt. Ohne externen Kondensator beträgt die Zeit, bis der Ausgang 90% seines Endwerts erreicht, etwa 500μs. Das Hinzufügen von Kapazität erhöht diese Verzögerung um ca. 0,5ms/ nF. Inhärente Leerlauf-LED-Schutz Wenn die Verbindung zu den LEDs unterbrochen ist, ist die Spule vom LX-Pin des Chips isoliert, so dass der Chip nicht beschädigt wird. Im Gegensatz zu vielen Boost-Wandlern, bei denen die Rückwirkung den internen Schalter durch Überschreiten seiner Durchbruchspannung beschädigen kann.
