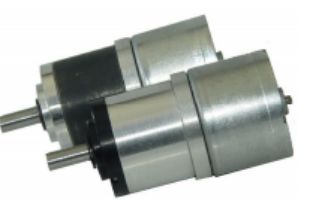

BLDC-Planetenantriebsmotor eingebaut in Fahrer mit 22 mm OD-Planetenantriebsbox mit 12 Polen
Produktdetails:
| Herkunftsort: | Dongguan China |
| Markenname: | UCHI |
| Zertifizierung: | Completed |
| Modellnummer: | 22JXE3K/B2418 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1000 Prozent |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standard |
| Lieferzeit: | 5-7 Tage |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 5000 Stück |
|
Detailinformationen |
|||
| Anzahl der Stangen: | 12 | Betriebsbereich: | 9V~16V/9C~26V |
|---|---|---|---|
| Nennspannung VDC: | 24.12 | Zertifikat: | 3c |
| Leerlaufdrehzahl r/min: | 7500 | Nichtlaststrom mA: | 100/85 |
| Nenngeschwindigkeit r/min: | 5800 | Nennleistung W: | 1.8 |
| Hervorheben: | 22 mm BLDC-Planetenantriebsmotor,Planetengetriebe Motor eingebaut,12 Pfeiler BLDC-Planetenantriebsmotor |
||
Produkt-Beschreibung
Zulässige Lastbereiche: 0,03 N.m. bis 0,3 N.m.
Technische Daten für Bürstenlose Motoren
| TYPE | Zahl mit einem Durchmesser von |
Zahl der Phase |
Betrieb Reichweite |
Bewertet Spannung VDC |
Nicht belastet Geschwindigkeit r/min |
Nicht belastet Strom mA |
Bewertet Drehmoment g.cm |
Bewertet Geschwindigkeit r/min |
Bewertet Strom mA |
Bewertet Leistung W |
|||||||||||||
| B2418-1275 | 12 | 3 | 9V bis 16V | 12 | 7500 | 100 | 30 | 5800 | 320 | 1.8 | |||||||||||||
| B2418-2475 | 12 | 3 | 9V bis 26V | 24 | 7500 | 85 | 30 | 5800 | 200 | 1.8 | |||||||||||||
Technische Daten für Bürstenlose Getriebe
1.B2418-1275 BLDC-Motor
2.B2418-2475 BLDC-Motor

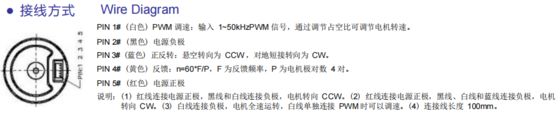

Drahtdiagramm
PIN 1# (Weiß) PWM-Geschwindigkeitsregelung: Eingabe eines PWM-Signals von 1 ~ 50 kHz und Anpassung der Drehzahl des Motors durch Anpassung des Arbeitszyklus.
PIN 2# (Schwarz) Negativpol der Stromversorgung
PIN 3# (blau) Vorwärts- und Rückwärtsdrehung: Steuereinrichtung in Aufhängung ist CCW, Kurzschluss an Bodensteuerung ist CW.
PIN 4# (gelb) Rückkopplung n=60 * F/P, wobei F die Rückkopplungsfrequenz ist und P 4 Paar Motorpfostenpaare.
PIN 5# (rot) Positiver Stromanschluss
Anmerkung:
(1) Verbinden Sie den roten Draht mit dem positiven Endgerät der Stromversorgung und verbinden Sie die schwarz-weißen Drähte mit dem negativen Endgerät.
(2) Verbinden Sie den roten Draht mit dem positiven Endgerät der Stromversorgung und die schwarzen, weißen und blauen Drähte mit dem negativen Endgerät.
(3) Verbinden Sie den weißen Draht mit dem negativen Endgerät. Der Motor läuft mit voller Geschwindigkeit. Wenn der weiße Draht separat mit dem PWM verbunden ist, kann die Geschwindigkeit eingestellt werden.
(4) Verbindungsleitungslänge 100 mm
