24 mm OD bldc Planetärgetriebe Getriebe Motor eingebaut in Fahrer
Produktdetails:
| Herkunftsort: | Dongguan, China |
| Markenname: | UCHI |
| Zertifizierung: | Completed |
| Modellnummer: | 24JM10K/B2430 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1000 Stück |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standards |
| Lieferzeit: | 5-7 Tage |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 5000 Stück |
|
Detailinformationen |
|||
| Zahl der Polen: | 12 | Betriebsbereich: | 9V~16V/9C~26V |
|---|---|---|---|
| Nennstrom mA: | 420/210 | Anwendungsbereich: | Möbel/Medizin/Industrie |
| Bescheinigung: | 3C | Leerlaufdrehzahl r/min: | 8000 |
| Nichtlaststrom mA: | 180/100 | Nenngeschwindigkeit r/min: | 6000/6200 |
| Nennleistung W: | 3.2 | Zahl der Phase: | 3 |
| Hervorheben: | bldc planetarischer Getriebe-Gangmotor,24 mm OD Bldc-Gangmotor,Planetengetriebe Motor eingebaut |
||
Produkt-Beschreibung
Zulässige Lastbereiche: 0,1 N. m~1,0 N. m.
Technische Daten für Bürstenlose Motoren
| TYPE | Zahl mit einem Durchmesser von |
Zahl der Phase |
Betrieb Reichweite |
Bewertet Spannung VDC |
Nicht belastet Geschwindigkeit r/min |
Nicht belastet Strom mA |
Bewertet Drehmoment g. cm |
Bewertet Geschwindigkeit r/min |
Bewertet Strom mA |
Bewertet Leistung W |
|||||||||||||||
| B2430-1280 | 12 | 3 | 9V bis 16V | 12 | 8000 | 180 | 60 | 6000 | 420 | 3.7 | |||||||||||||||
| B2430-2480 | 12 | 3 | 9V bis 26V | 24 | 8000 | 100 | 60 | 6200 | 210 | 3.8 | |||||||||||||||
Technische Daten für Bürstenlose Getriebe
1.B2430-1280 BLDC-Motor
| Reduzierungsquote | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 | |||||||||||
| Anzahl der Getriebe | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||

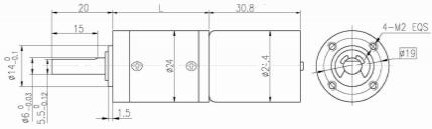

| Länge ((L) | mm | 25.0 | 25.0 | 31.6 | 31.6 | 31.6 | 38.0 | 38.0 | 38.0 | 38.0 | 44.4 | 44.4 | 44.4 | 44.4 | 44.4 | ||||||||||
| Drehzahl ohne Last | r/min | 2156 | 1544 | 571 | 421 | 296 | 157 | 113 | 80 | 58 | 42 | 30 | 22 | 16 | 11 | ||||||||||
| Nenngeschwindigkeit | r/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 32 | 23 | 16 | 12 | 8.3 | ||||||||||
| Nenndrehmoment | N.m. | 0.020 | 0.028 | 0.067 | 0.091 | 0.13 | 0.22 | 0.31 | 0.43 | 0.60 | 0.72 | 1 | 1 | 1 | 1 | ||||||||||
| Max. zulässige Last in kurzer Zeit | N.m. | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 | 3 | ||||||||||
2.B2430-2480 BLDC-Motor
| Reduzierungsquote | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 | 720 | |||||||||||
| Anzahl der Getriebe | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| Länge ((L) | mm | 25.0 | 25.0 | 31.6 | 31.6 | 31.6 | 38.0 | 38.0 | 38.0 | 38.0 | 44.4 | 44.4 | 44.4 | 44.4 | 44.4 | ||||||||||
| Drehzahl ohne Last | r/min | 2156 | 1544 | 571 | 421 | 296 | 157 | 113 | 80 | 58 | 42 | 30 | 22 | 16 | 11 | ||||||||||
| Nenngeschwindigkeit | r/min | 1671 | 1197 | 443 | 326 | 230 | 122 | 87 | 62 | 45 | 33 | 23 | 17 | 12 | 8.6 | ||||||||||
| Nenndrehmoment | N.m. | 0.020 | 0.028 | 0.067 | 0.091 | 0.13 | 0.22 | 0.31 | 0.43 | 0.60 | 0.72 | 1 | 1 | 1 | 1 | ||||||||||
| Max. zulässige Last in kurzer Zeit | N.m. | 0.3 | 0.3 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 | 2.4 | 3 | 3 | 3 | 3 | 3 | ||||||||||
Drahtdiagramm
PIN 1# (Weiß) PWM-Geschwindigkeitsregelung: Eingabe eines 1-50 kHz-PWM-Signals und Anpassung der Drehzahl des Motors durch Anpassung des Arbeitszyklus.
PIN 2# (Schwarz) Negativpol der Stromversorgung
PIN 3# (blau) Vorwärts- und Rückwärtsdrehung: Steuereinstellung in Aufhängung ist CCW, Kurzschluss an Bodensteuerung ist CW.
PIN 4# (gelb) Rückkopplung: n=60 * F/P, wobei F die Rückkopplungsfrequenz ist und P 4 Paar Motorstielpaare.
PIN 5# (rot) Positiver Stromanschluss
Erläuterung: (1) Die rote Linie ist mit dem positiven Pol der Stromversorgung verbunden, die schwarz-weißen Linie mit dem negativen Pol und der Motor wird auf CCW gedreht.(2) Verbinden Sie den roten Draht mit dem positiven Pol der Stromversorgung, verbinden Sie den schwarzen Draht, weißen Draht und blauen Draht zum negativen Pol, und verbinden Sie den Motor
(3) Die weiße Linie ist mit dem negativen Pol verbunden und der Motor läuft mit voller Geschwindigkeit.(4) Die Länge des Verbindungsleiters beträgt 100 mm.
PIN 3 # PWM-Geschwindigkeitsregelung, Eingabe eines PWM-Signals von 20 bis 30 kHz und Anpassung der Drehzahl des Motors durch Anpassung des Arbeitszyklus.
PIN 4#Vorwärts- und Rückwärtsdrehung, Hangdrehung ist CW, und Kurzschluss zur Bodendrehung ist CCW.
PIN 5#Negativer Stromanschluss
