9V-16V 36 mm OD Bürstenloser Drehzahlgetriebemotor 4 Pole
Produktdetails:
| Herkunftsort: | Dongguan, China |
| Markenname: | UCHI |
| Zertifizierung: | Completed |
| Modellnummer: | Der Wert der Verbrennungsmenge ist zu messen, wenn die Verbrennungsmenge nicht überschritten ist. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1000 Stück |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standards |
| Lieferzeit: | 5-7 Tage |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 5000 Stück |
|
Detailinformationen |
|||
| Zahl der Polen: | 4 | Betriebsbereich: | 9V bis 16V |
|---|---|---|---|
| Anwendungsbereich: | Möbel/Medizin/Industrie | Bescheinigung: | 3C |
| Leerlaufdrehzahl r/min: | 5300 | Nichtlaststrom mA: | 440/270 |
| Nenngeschwindigkeit r/min: | 4000 | Nennleistung W: | 14.4/16.2 |
| Zahl der Phase: | 3 | Nennspannung VDC: | 12V/24V |
| Hervorheben: | 9 V bürstenloser Gleichspannantrieb,4 Stangen bürstenloser Gleichspannmotor,16 V bürstenloser Gleichspannungsmotor |
||
Produkt-Beschreibung
Zulässige Lastbereiche: 0,3 N. m~3,0 N. m.
Technische Daten für Bürstenlose Motoren
| TYPE | Zahl mit einem Durchmesser von |
Zahl der Phase |
Betrieb Reichweite |
Bewertet Spannung VDC |
Nicht belastet Geschwindigkeit r/min |
Nicht belastet Strom mA |
Bewertet Drehmoment g.cm |
Bewertet Geschwindigkeit r/min |
Bewertet Strom Eine |
Bewertet Leistung W |
|||||||||||||||
| B3650-1253 | 4 | 3 | 9V bis 16V | 12 | 5300 | 440 | 350 | 4000 | 2.5 | 14.4 | |||||||||||||||
| B3650 bis 2453 | 4 | 3 | 9V bis 26V | 24 | 5300 | 270 | 350 | 4500 | 1.1 | 16.2 | |||||||||||||||
Technische Daten für Bürstenlose Getriebe
1.B3640-1253 BLDC-Motor
| Reduzierungsquote | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| Anzahl der Getriebe | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||

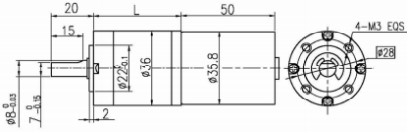

| Länge ((L) | mm | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| Drehzahl ohne Last | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| Nenngeschwindigkeit | r/min | 1078 | 772 | 286 | 211 | 148 | 78 | 56 | 40 | 35 | 29 | 22 | 18 | 16 | 13 | ||||||||||
| Nenndrehmoment | N.m. | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| Max. zulässige Last in kurzer Zeit | N.m. | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
2.B3640-2453 BLDC-Motor
| Reduzierungsquote | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| Anzahl der Getriebe | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| Länge ((L) | mm | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| Drehzahl ohne Last | r/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| Nenngeschwindigkeit | r/min | 1213 | 869 | 321 | 237 | 167 | 88 | 63 | 45 | 39 | 32 | 25 | 21 | 18 | 15 | ||||||||||
| Nenndrehmoment | N.m. | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| Max. zulässige Last in kurzer Zeit | N.m. | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
Drahtdiagramm
PIN 1# (blau) Bremssteuerung
PIN 2# (orange) PWM-Geschwindigkeitsregelung: Eingabe eines PWM-Signals von 20 bis 30 kHz und Anpassung der Motordrehzahl durch Anpassung des Arbeitszyklus.
PIN 3# (schwarz) Negativpol der Stromversorgung
PIN 4# (Weiß) Vorwärts- und Rückwärtsdrehung: Aufgehängtes Lenken ist CCW, kurzschaltendes Bodenlenken ist CW.
PIN 5# (Grün) Rückkopplung n=60 * F/P, wobei F die Rückkopplungsfrequenz und P 4 Paar Motorstielpaare sind.
PIN 6# (rot) Positiver Stromanschluss
Verbindungsleitungslänge 200 mm
PIN 3 # PWM-Geschwindigkeitsregelung, Eingabe eines PWM-Signals von 20 bis 30 kHz und Anpassung der Drehzahl des Motors durch Anpassung des Arbeitszyklus.
PIN 4#Vorwärts- und Rückwärtsdrehung, Hangdrehung ist CW, und Kurzschluss zur Bodendrehung ist CCW.
PIN 5#Negativer Stromanschluss
