37 mm OD-Standardgetriebe BLDC-Planetengetriebemotor mit 8 Polen
Produktdetails:
| Herkunftsort: | Dongguan, China |
| Markenname: | UCHI |
| Zertifizierung: | Completed |
| Modellnummer: | 37JB10K/B3630 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1000 Stück |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Standards |
| Lieferzeit: | 5-7 Tage |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 5000 Stück |
|
Detailinformationen |
|||
| Zahl der Polen: | 8 | Betriebsbereich: | 9V~16V/9C~24V |
|---|---|---|---|
| Nennstrom mA: | 820/410 | Anwendungsbereich: | Möbel/Medizin/Industrie |
| Bescheinigung: | 3C | Leerlaufdrehzahl r/min: | 4680 |
| Nichtlaststrom mA: | 270/140 | Nenngeschwindigkeit r/min: | 3500 |
| Nennleistung W: | 3.2 | Zahl der Phase: | 3 |
| Hervorheben: | 37 mm OD-Planetengangmotor,8 Stangen Planetengangmotor,8 Stäbe Bldc Getriebe-Motor |
||
Produkt-Beschreibung
Zulässige Lastbereiche: 1,0 N.m.
Technische Daten für Bürstenlose Motoren
| TYPE | Zahl mit einem Durchmesser von |
Zahl der Phase |
Betrieb Reichweite |
Bewertet Spannung VDC |
Nicht belastet Geschwindigkeit r/min |
Nicht belastet Strom mA |
Bewertet Drehmoment g.cm |
Bewertet Geschwindigkeit r/min |
Bewertet Strom mA |
Bewertet Leistung W |
|||||||||||||
| B3630-1247 | 8 | 3 | 9V bis 16V | 12 | 4680 | 270 | 90 | 3500 | 820 | 3.2 | |||||||||||||
| B3630-2447 | 8 | 3 | 9V bis 26V | 24 | 4680 | 140 | 90 | 3500 | 410 | 3.2 | |||||||||||||
Technische Daten für Bürstenlose Getriebe
1.B3630-1247 BLDC-Motor
| Reduzierungsquote | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| Anzahl der Getriebe | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||

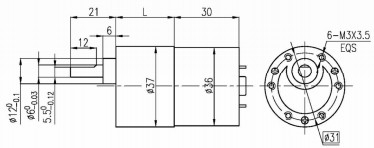

| Länge ((L) | mm | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| Drehzahl ohne Last | r/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| Nenngeschwindigkeit | r/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| Nenndrehmoment | N.m. | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| Max. zulässige Last in kurzer Zeit | N.m. | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
2.B3630-2447 BLDC-Motor
| Reduzierungsquote | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| Anzahl der Getriebe | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||
| Länge ((L) | mm | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| Drehzahl ohne Last | r/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| Nenngeschwindigkeit | r/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| Nenndrehmoment | N.m. | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| Max. zulässige Last in kurzer Zeit | N.m. | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
Drahtdiagramm
PIN 1# (blau) Bremssteuerung
PIN 2# (orange) PWM-Geschwindigkeitsregelung: Eingabe eines PWM-Signals von 20 bis 30 kHz und Anpassung der Motordrehzahl durch Anpassung des Arbeitszyklus.
PIN 3# (schwarz) Negativpol der Stromversorgung
PIN 4# (Weiß) Vorwärts- und Rückwärtsdrehung: Aufgehängtes Lenken ist CCW, kurzschaltendes Bodenlenken ist CW.
PIN 5# (Grün) Rückkopplung n=60 * F/P, wobei F die Rückkopplungsfrequenz und P 4 Paar Motorstielpaare sind.
PIN 6# (rot) Positiver Stromanschluss
Verbindungsleitungslänge 200 mm
PIN 3 # PWM-Geschwindigkeitsregelung, Eingabe eines PWM-Signals von 20 bis 30 kHz und Anpassung der Drehzahl des Motors durch Anpassung des Arbeitszyklus.
PIN 4#Vorwärts- und Rückwärtsdrehung, Hangdrehung ist CW, und Kurzschluss zur Bodendrehung ist CCW.
PIN 5#Negativer Stromanschluss
