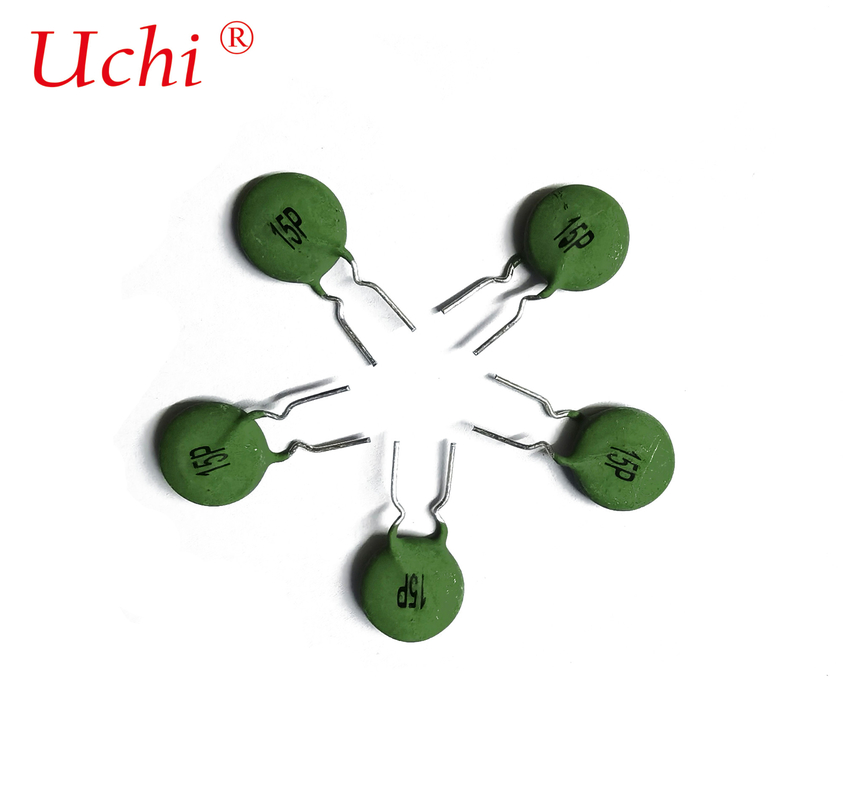

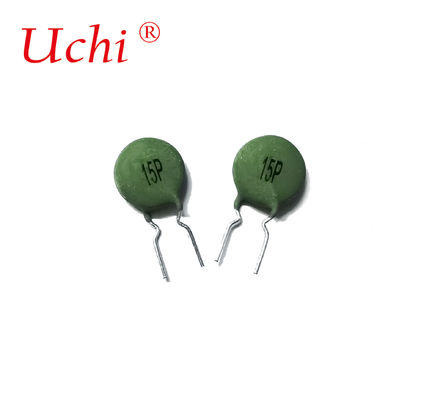

15P 100 Ohm PTC-Thermistor für Inverter-Schweißmaschine
Produktdetails:
| Herkunftsort: | UL, SGS, RoHS |
| Markenname: | UCHI |
| Zertifizierung: | UL,SGS,ROHS |
| Modellnummer: | PTC15P100 Ohm |
Zahlung und Versand AGB:
| Min Bestellmenge: | 5000 Stück |
|---|---|
| Preis: | Verhandlungsfähig |
| Lieferzeit: | 7 Arbeitstage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, Geldgramm |
| Versorgungsmaterial-Fähigkeit: | 600,000,000PCS pro Monat |
|
Detailinformationen |
|||
| Hervorheben: | 100 Ohm PTC-Thermistor,15P PTC-Thermistor |
||
|---|---|---|---|
Produkt-Beschreibung
PTC 15P 100 Ohm für Schweißmaschine/PTC-Thermistor/Inverter-Schweißmaschine
Schnelle Details
1. Silikon-Temperatursensoren haben einen TK (Temperaturkoeffizient), der über den gesamten Temperaturbereich nahezu konstant ist.
2Ausgezeichnete langfristige Stabilität, jährliche Diversifizierungsrate ≤ 0,01 °C/Jahr, Temperaturverschiebungen während der Lebensdauer des Siliziumtemperatursensors sind vernachlässigbar.
3Wärmezeitkonstante: maximal 10 Sekunden in ruhiger Luft.
4Betriebstemperaturbereich: -10 °C bis +45 °C.
5- Verlustfaktor:2.5 bis 5 mW/C.
6. Höchstbetriebsstrom:Iopr=1,0mA.
7Nennleistung: 10 MW.
8. Typischer Widerstand @25C 600 Ohm, 1000 Ohm, 1600 Ohm, 2000 Ohm.
Beschreibung
Der lineare PTC-Thermistor (LPTC) erhöht den Widerstand mit dem Temperaturanstieg in Linearität, zeigt einen nahezu linearen positiven Temperaturkoeffizienten über den gesamten Temperaturbereich,geeignet für Mess- und SteuerungssystemeDa das Baumaterial hauptsächlich aus halbleitendem monokristallinem Silizium besteht, das auch als Siliziumtemperatursensor, Siliziumthermistor,manchmal auch Silistoren genanntDa der Temperaturkoeffizient positiv ist, zeigen die Siliziumtemperatursensoren bei Überhitzung eines Systems einen ausfallsicheren Betrieb.So sind Silizium-Temperatursensoren extrem zuverlässig und haben eine sehr lange Betriebsdauer. Hermetisch versiegeltes Glaspaket, axial geleitet, 2 Leitungen, kann in hoher Temperatur und Feuchtigkeit Umgebung arbeiten.für die automatische Installation geeignet.
Anwendung
• Industrieautomatisierte Steuergeräte.
· Temperaturerkennung und Kompensation von Haushaltsgeräten.
· Präzisionsschaltung und Temperaturkompensation des Kristalloszillators.
• Temperaturkompensation von Silizium-Halbleitergeräten.
· Temperaturkompensation des Instrumentenverstärkers.
· Temperaturkompensation des A/D-Wandlers. · Mikromotorische Zeitregelung.
· Temperaturerkennung und -steuerung von Fahrzeugen.
· Temperaturerkennung und -kontrolle von medizinischen Geräten.
• Lineare PTC-Thermistoranwendungen umfassen auch Getriebe, Motorenöl und Kühlmittel, Heizungssystem, Überhitzungsschutz, Verstärker, Stromversorgungen, Wandler, Telemetrie, Computer,Magnetverstärker, Thermometrie, Meteorologie, Temperaturregelung und Übertemperaturschutz.
Spezifikation
1. Teilbezeichnung:PTC-Thermistor 15P 100Ω
2"Aussehen"
2-1,Abmessungen (mm)
| Code | Name | Technische Anforderungen |
| D | Durchmesser max | 15.0 |
| T | Maximale Dicke | 6.5 |
| L | Schleuderaumlänge | Sieben bis neun.05 |
| W | Bleiabstand | 7.5±1.0 |
| d | Durchmesser von Blei | 00,8 ± 0.05 |
| Typ | In Form |
2-2, Material und Kennzeichnung:
| Material | Farbe | Führungen | Markierung | Markierungsfarbe |
| Silizium | Grün | Stahldraht mit Zinn | 15P | Schwarz |
3Leistungsspezifikation
| Artikel | Spezifikation | Prüfbedingungen und Prüfmethoden |
| 3-1Nennwert Nullleistung Widerstand | 100Ω±30% | Umgebungstemperaturbereich: 25 °C ± 2 °C (TA). Prüfspannung: ≤ 1,5VDC Genauigkeit des Messgeräts: ±0,5% |
| 3-2Nicht-Betriebsstrom | 100 mA ΔR/Ro≤50% ΔR = ∆Ro-Ro' | Umgebungstemperaturbereich: 25 °C ± 2 °C (TA). Prüfspannung: 220 Vac Nach einer 1-stündigen Unterlage unter TA ist der Widerstandswert zu messen. |
| 3-3Betriebsstrom | 600 mA ΔR/Ro≥50% ΔR = ∆Ro-Ro' | Umgebungstemperaturbereich: 25 °C ± 2 °C (TA). Prüfspannung: 220 Vac Leitungsstrom: 600 mA PTC sollte innerhalb von 5 Minuten einen hohen Widerstand (R>5*Ro) aufweisen. |
| 3-4Widerstandsspannungstest | 600Vac ΔR/Rn≤20% Keine sichtbaren mechanischen Schäden
| Startstrom: 4A; Start bei 220Vac für 5S, dann Wechsel auf Hochspannung 600Vac für 15S. Nach 4-5 Stunden Erholung unter normalen Temperatur- und Luftfeuchtigkeitskonditionen,erneute Prüfung des Nennwertes des Nullleistungswiderstands. |
| 3-5Betriebsdauer | t≤15S | Der PTC wurde bei einer Umgebungstemperatur von 25°C ± 2°C platziert. Die Stromversorgungsspannung beträgt 220V, der Startstrom 4,0A und die Zeit t, in der der PTC-Strom auf 2,0A sinkt, wird erkannt. |
3-5Die Curie-Temperatur
| 120°C ± 10°C | Der bei Tc gemessene Widerstand entspricht 2*Ro. |
| 3-6Dämmungsprüfung | ≥ 100 MΩ | Prüfspannung: 500 V |
3 bis 7 Umweltprüfung | Nach der nationalen Norm für elektronische Bauteile |
4.Mechanische Eigenschaften
| Artikel | Spezifikation | Prüfungszustand / Verfahren | |
| 4 bis 1 | Schweißfähigkeit | Die Anschlüsse müssen Einheitlich eingelagert und mit einer Fläche von ≥ 95%
| Die NTC-Terminals in eine Tiefe von 15 mm in ein Lötbad von 255 ± 10 °C und 6 mm vom NTC-Körper entfernt für 3 ± 0,5 s (siehe IEC68-2-20 / GB2423.28 Ta)
|
| 4 zu 2 | Widerstandsfähigkeit gegen Lötwärme | Widerstandsveränderungsrate vor und nach der Prüfung. Der Wert der Verbrennungsmenge ist zu berücksichtigen, wenn die Verbrennungsmenge nicht größer ist als die Menge der Verbrennungsmenge. | Die Prüfung nach IEC68-2-20 (GB2423.28) Tb durchgeführt..Nach 4-5 Stunden Erholung bei 25 ± 2 °C. Der Nennwert des Null-Leistungswiderstands RN' wird gemessen. (siehe IEC68-2-20 /GB2423.28 Tb)
|
| 4 bis 3 | Festigkeit des Bleianschlusses | Kein Ausbruch.
| Der Körper wird befestigt und auf jede Leitung bis zu 10 N allmählich eine Kraft ausgeübt und dann für 10 Sekunden gehalten.Halten Sie den Körper und üben Sie eine Kraft auf jede Leitung bis 90° langsam bei 5N in Richtung der Leitungsachse und dann halten für 10sec, Nach einer Erholung von 4 bis 5 Stunden bei 25 ± 2 °C wird der Nennwert des Nullleistungswiderstands RN' gemessen (siehe IEC68-2-21/GB2423.29 Ua / Ub). |
