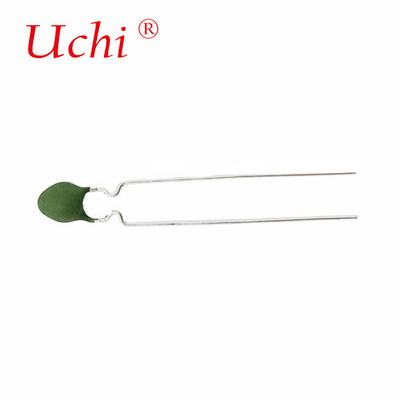

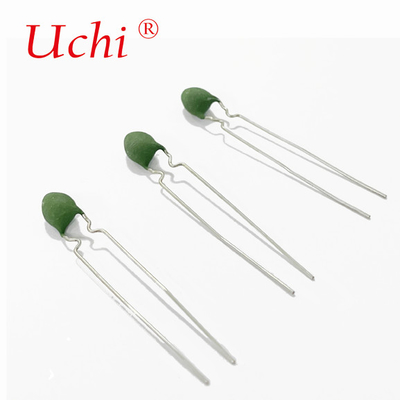

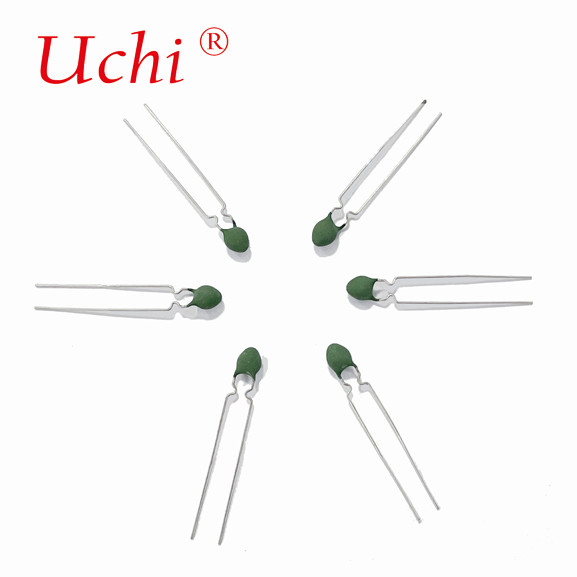

PTC MZ21-332 PTC THERMISTOR für Überstrombegrenzer
Produktdetails:
| Herkunftsort: | UL, SGS, RoHS |
| Markenname: | UCHI |
| Zertifizierung: | UL,SGS,ROHS |
| Modellnummer: | PTC MZ21-332 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 5000 Stück |
|---|---|
| Preis: | Verhandlungsfähig |
| Lieferzeit: | 7 Arbeitstage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, Geldgramm |
| Versorgungsmaterial-Fähigkeit: | 600,000,000PCS pro Monat |
|
Detailinformationen |
|||
| Hervorheben: | Ptc-Thermistor für Überstrombegrenzer,overcurrent limiter ptc thermistor |
||
|---|---|---|---|
Produkt-Beschreibung
PTC MZ21-332 PTC THERMISTOR für Überstrombegrenzer
Beschreibung
Dieser Gehäuse-Typ Posi-R ist ideal für den Motorstart in Klimaanlagen geeignet.
Der lineare PTC-Thermistor (LPTC) erhöht den Widerstand mit dem Temperaturanstieg in Linearität, zeigt einen nahezu linearen positiven Temperaturkoeffizienten über den gesamten Temperaturbereich,geeignet für Mess- und SteuerungssystemeDa das Baumaterial hauptsächlich aus halbleitendem monokristallinem Silizium besteht, das auch als Siliziumtemperatursensor, Siliziumthermistor,manchmal auch Silistoren genanntDa der Temperaturkoeffizient positiv ist, zeigen die Siliziumtemperatursensoren bei Überhitzung eines Systems einen ausfallsicheren Betrieb.So sind Silizium-Temperatursensoren extrem zuverlässig und haben eine sehr lange Betriebsdauer. Hermetisch versiegeltes Glaspaket, axial geleitet, 2 Leitungen, kann in hoher Temperatur und Feuchtigkeit Umgebung arbeiten.für die automatische Installation geeignet.
Anwendung
• Industrieautomatisierte Steuergeräte.
· Temperaturerkennung und Kompensation von Haushaltsgeräten.
· Präzisionsschaltung und Temperaturkompensation des Kristalloszillators.
• Temperaturkompensation von Silizium-Halbleitergeräten.
· Temperaturkompensation des Instrumentenverstärkers.
· Temperaturkompensation des A/D-Wandlers. · Mikromotorische Zeitregelung.
· Temperaturerkennung und -steuerung von Fahrzeugen.
· Temperaturerkennung und -kontrolle von medizinischen Geräten.
• Lineare PTC-Thermistoranwendungen umfassen auch Getriebe, Motoröl und Kühlmittel, Heizungssystem, Überhitzungsschutz, Verstärker, Stromversorgungen, Wandler, Telemetrie, Computer,Magnetverstärker, Thermometrie, Meteorologie, Temperaturregelung und Übertemperaturschutz.
Spezifikation
1Teilname:PTC MZ21-332
2"Aussehen"
2-1,Abmessungen (mm)
| Dmax | 4.0 |
| Tmax | 4.5 |
| d | 0.5 ± 0.05 |
| F | 5.0±0.5 |
| L1max | 6.0 |
| L2min | 25 |
2-2, Material und Kennzeichnung:
1. Verpackungsart: Verpackungstyp
2- Verpackungsmaterial: Silikonharz
3. Verkapselungsfarbe: Grün
4. Bleimaterial: Kupferdraht in Dosen
5.Bleiform:innere gebogene Fußart
6.Bleifrei (RoHS-konform)
3Elektrische Eigenschaften
| Nein | Artikel | Eigenschaften | Prüfbedingungen und -methoden |
|
2.1 |
Null Leistung Widerstand und zulässige Abweichung
|
3.3KOhm ±30% |
Nach 2 Stunden in der Luft bei 25 °C ± 2 °C mit einer Spannung von höchstens 1,5vdc messen. Abbildung 2 |
|
2.2 |
Wechseltemperatur (Curie-Temperatur) |
T25=75±7°C |
Die Temperatur, die der Widerstandstemperaturcharakteristik (Kurve) 2 mal Widerstandswert R25 entspricht, wird als Schalttemperatur angegeben. |
|
2.3 |
Nennbetriebsspannung |
220VAC |
Die Widerstandsspannung des Bauteils, die einen langfristigen normalen Betrieb ermöglicht. |
| 2.4 | Höchstbetriebsstrom (- Ich weiß nicht.) | 60mA | Der maximale Anfangsstrom, der auf PTC fließen kann, wird als der maximale Strom angegeben. |
|
2.5 |
Widerstandsspannung
|
600VAC/60S ΔR/Rn≤ ±20% |
Startstrom: 0,06a, Startspannung 220VAC, dauert 10s; dann wird es für 60s in Hochspannung (600vac) umgewandelt.der Nennwert des Nullleistungswiderstands wird erneut geprüft. |
|
2.6 |
AktionszeitI=60mA |
0.4-2S |
|
|
2.7 |
Betriebstemperatur Bereich |
-40°C bis +125°C | |
