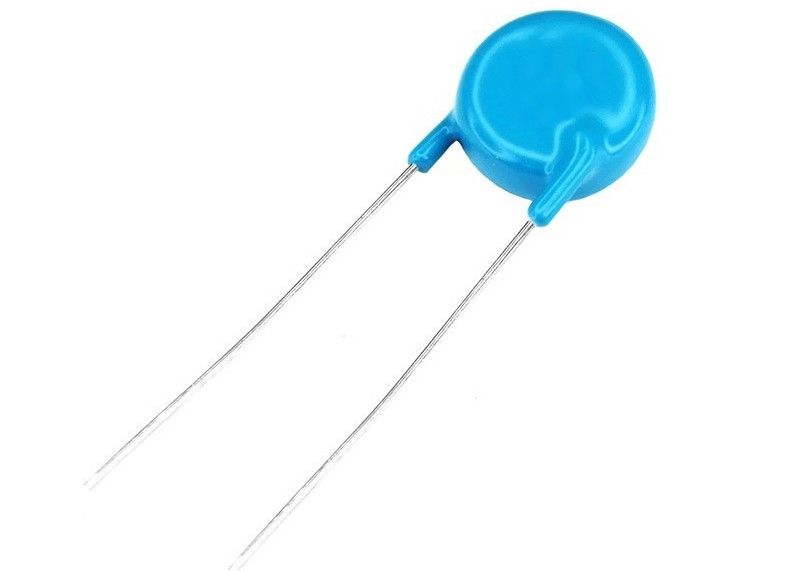

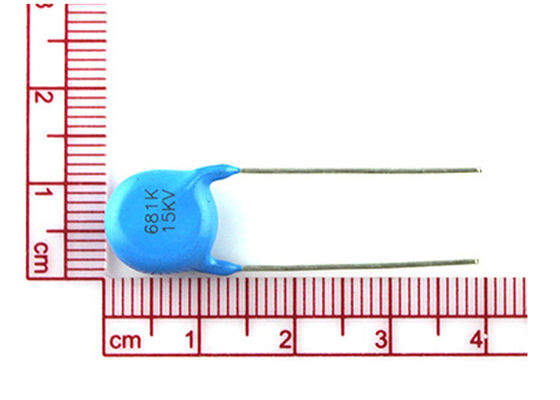

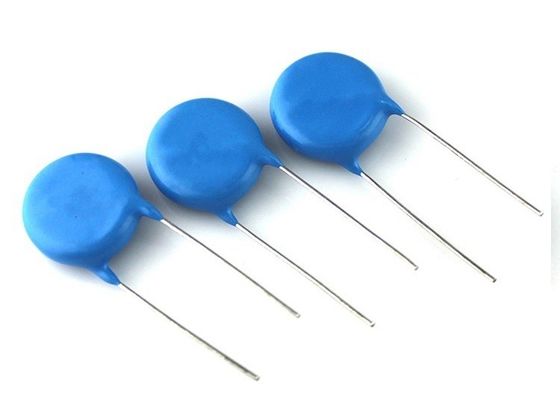

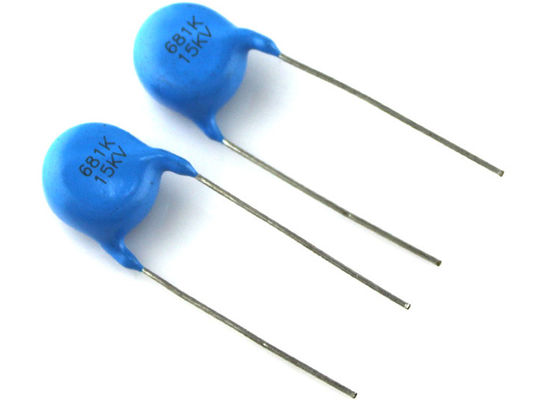

680pF 15000 Volt Keramik-Scheibenkondensator

Murata DHR4E4C681K2BB Äquivalent Allzweck-Hochspannungskeramische Scheibenkondensatoren 680pF 15000Volt 10%

■Eigenschaften

1Kleine Größe
2. hervorragend hitze-, feuchtigkeits- und
Dielektrische Spannung.
3. mit flammhemmendem Epoxidharz beschichtet.

4.20 kV Nennspannung auf Anfrage verfügbar
• geringe Verluste
• Hohe Kapazität in kleinen Größen
• Hohe Stabilität
• Radialleitungen
• Keramischer Einlagekondensator

■Anwendungen

1. Farbfernsehverstärker und -verstärker
2. Hochspannungs Gleichstromversorgungen (PPCs, Röntgen
Geräte, Luftreiniger, Laser usw.)
3. Tuning Kondensator in Fokus-Schaltung für die Anzeige

• Fernsehgeräte und Bildschirme • SMPS • Gleichspannung und pulsierende Hochspannung • Röntgengeräte

Entwurf

Die Kondensatoren bestehen aus einer Keramikscheibe, deren beide Seiten mit Silber beschichtet sind.Die Kondensatoren können mit geraden Leitungen mit einem Leitungsabstand von 0 versorgt werden..375" (9,5 mm), 0,500" (12,7 mm) oder 0,750" (19,2 mm). Die Beschichtung besteht aus flammschutzfähigem Epoxidharz gemäß UL 94 V-0

■Beispiel

■Captain Temp.

Anträge nach Serien

• DE1: Produkte, die nach Sicherheitsnormen zertifiziert sind
• DE2: Produkte, die nach Sicherheitsnormen zertifiziert sind
• DE6: Produkte, die nach Sicherheitsnormen zertifiziert sind, Automobilindustrie
• DEA: Allzweckprodukte
• DEB: Allzweckprodukte
• DEC: Allzweckprodukte
• DEF: LCD-Hintergrundbeleuchtungsinverter
• DEH: Allzweckprodukte
• DEJ: Einhaltung der japanischen Sicherheitsvorschriften
• DES: Allzweckprodukte

Merkmale nach Serien

• DE1: IEC60384-14 Klasse X1/Y1
• DE2: IEC60384-14 Klasse X1/Y2
• DE6: IEC60384-14 Klasse X1/Y2 für Fahrzeuge
• DEA: Hochtemperaturgarantierte Niedrigverlustart (niedrige Wärmeerzeugung für Temperaturkompensation)
• DEB: Hochdielektrischer Bleistyp
• DEC: Nennspannung DC6,3 kV
• DEF: Für den Ballastkondensator eines LCD-Hintergrundbeleuchtungsinverters
• DEH: Hochtemperaturgarantie mit geringem Verlust
• DEJ: Basierend auf dem japanischen Gesetz über die Sicherheit von elektrischen Geräten und Materialien
• DES: Hochtemperaturgarantierter Niedrigverlusttyp (niedrige Wärmeerzeugung)

Die DE-Serie von Murata bietet sowohl Hochspannungs- als auch Sicherheitsstandard-zertifizierte keramische Kondensatoren.Primär-Sekundärkopplung an Schaltnetzteilen, Hochfrequenz-Impuls-Schaltkreise, horizontale Resonanz-Schaltkreise und Entkopplungsschaltkreise für Stromversorgungen.

Jetzt erhältlich! Murata hat einen IEC 60384-14*1Y1*2-Klasse-Sicherheitszertifizierten Keramikkondensator mit Oberflächenaufbau für Niedrigprofil-Stromversorgungen vorgestellt.Diese Kondensatoren sind ideal für alle AC-DC-Schaltnetzteile, bei denen ein niedriges Profil für kompakte AV-Geräte gesucht wird, LED-Beleuchtung oder 1U*3 auf einem Regal montierte Ausrüstung.

■Vorsicht (Rating)

Wenn Gleichstrom-Kondensatoren in Wechselstrom- oder Wellenstromkreisen verwendet werden sollen, muss der Vp-p-Wert der angewandten Spannung oder der Vo-p, der eine Gleichstromverzerrung enthält, innerhalb des Nennspannungsbereichs aufrechterhalten werden.Wenn die Spannung auf die Schaltung angewendet wird, kann das Starten oder Anhalten einer unregelmäßigen Spannung während einer Übergangszeit durch Resonanz oder Schaltung entstehen.Verwenden Sie einen Kondensator mit einem Nennspannungsbereich, der diese unregelmäßigen Spannungen umfasst

2Betriebstemperatur und selbst erzeugte Wärme

Halten Sie die Oberflächentemperatur eines Kondensators unter der oberen Grenze seines Nennbetriebstemperaturbereichs.Wenn der Kondensator in einem Hochfrequenzstrom verwendet wird, Pulsstrom oder ähnlicher Strom, kann er durch dielektrischen Verlust selbst Wärme erzeugen.Die angewandte Spannungsbelastung sollte so sein, dass die selbst erzeugte Wärme des Kondensators bei einer Umgebungstemperatur von 25 °C innerhalb von 10 °C liegt.Bei der Messung ist ein Thermoelement mit einer geringen thermischen Kapazität K von ø0,1 mm unter Bedingungen zu verwenden, unter denen der Kondensator nicht von der Strahlungswärme anderer Komponenten oder von Umgebungsfluktuationen beeinflusst wird.Übermäßige Hitze kann zu einer Verschlechterung der Eigenschaften und Zuverlässigkeit des Kondensators führen. (Versuchen Sie niemals, die Messung mit laufendem Kühlventilator durchzuführen, da sonst eine genaue Messung nicht gewährleistet werden kann.)

Wenn die vorstehenden Vorsichtsmaßnahmen nicht eingehalten werden, kann dies im schlimmsten Fall zu einem Kurzschluss führen und beim Gebrauch des Arzneimittels zu Dämpfen oder teilweiser Dispersion führen.

■ Vorsicht (Lager- und Betriebsbedingungen)

Betriebs- und Lagerumgebung

Die Isolationsbeschichtung von Kondensatoren bildet keine perfekte Dichtung; daher dürfen Kondensatoren nicht in einer korrosiven Atmosphäre verwendet oder gelagert werden, insbesondere nicht in Fällen, in denen Chloridgas, Sulfidgas, Säure, Alkali,Salz oder ähnliches vorhanden istDer Kondensator ist für den Einsatz in Isoliermedien wie Epoxidharz, Silikonöl usw. konzipiert.Für jede Richtung des Kondensators müssen mindestens 3 mm Isoliermedien vorhanden sein.. Bevor dieses Produkt gereinigt, geklebt oder geformt wird, überprüfen Sie, ob diese Verfahren die Produktqualität nicht beeinflussen, indem Sie die Leistung eines gereinigten,gebundenes oder geformtes Produkt in der vorgesehenen Ausrüstung. Die Kondensatoren dort aufbewahren, wo die Temperatur und die relative Luftfeuchtigkeit -10 bis 40 Grad Celsius und 15 bis 85% nicht überschreiten.Wenn man sich nicht an die vorstehenden Vorsichtsmaßnahmen hält, kann das Folgen haben, im schlimmsten Fall, in einem Kurzschluss und verursacht beim Gebrauch des Erzeugnisses Verdampfung oder teilweise Dispersion.
