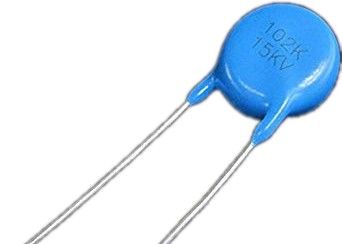

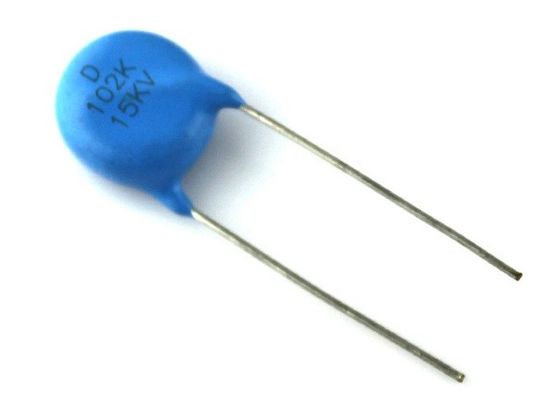

Der Verdichter für Keramikplatten von Murata Electronics
Produktdetails:
| Markenname: | UCHI |
| Modellnummer: | CT81-15KV-D19-F12.5-102K |
Zahlung und Versand AGB:
| Min Bestellmenge: | 100PCS |
|---|---|
| Preis: | 0.35~0.5 USD/Pieces |
| Verpackung Informationen: | Masse |
| Lieferzeit: | Aktien für kleine Menge |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000,000pcs pro Monat |
|
Detailinformationen |
|||
| Produktkategorie: | Keramische Disketten-Kondensatoren | Kapazität: | 1000PF |
|---|---|---|---|
| Nennspannung DC: | DC 15KV | Toleranz: | 10 % |
| Durchmesser: | 18mm | Bleiabstand: | 12,5 mm |
| Betriebstemperatur: | -25~+85C | Beendigungsstil: | Radial |
| Kapazitanz - N-Düngung: | 1nF | Kapazität - uF: | 0.001uF |
| Stückgewicht: | 6 Gramm | Temperaturkoeffizient: | +/- 1000 PPM/C |
| Hervorheben: | Scheibenkeramikkondensator,Hochspannungs-Folienkondensatoren,Hochspannungs-Keramikscheibenkondensatoren |
||
Produkt-Beschreibung
Die Anwendungsbereiche sind folgende:
Ungefähr N4700 Keramik.
Y5T ist eine bessere Leistung von Klasse II Allgemeine Keramik.
+22/-33% bei -25°C bis +85°C. Dissipationsfaktor kleiner als 1%, Isolationswiderstand größer als 100000MΩ.
Dielektrische Eigenschaften von Keramik
| Nein, nicht wirklich. |
aus Keramik |
BetriebstemperaturBereich ((°C) |
Isolierung |
Ablösung |
Temperatur |
| 1 |
Y5T |
-25/+85 | 100000 | 00,2% | +/-28% |
Abmessung und Führungsstil
◆Standardbewertungen:
Widerstandsspannung ≥ 1,5fache der Nennspannung (in Öl)
| - Nein. Ich weiß nicht. | Teilnummer |
aus Keramik |
Bewertet |
Kapazität | Abmessungen ((mm) | ||||
| C | TOL. | D | T | F | d | ||||
| 1 | Die Angabe der Leistung wird durch die Angabe der Leistungsanforderung erfolgen. | Y5T | 15 KVDC | 1000 | ± 10% | 18.5 | 7.5 | 12.5 | 0.8 |
◆Eigenschaften
*Niedriger Ablösungsfaktor von 1% bei 1 KHZ
*Hochfrequenz ≥ 100KHZ
*Hochstrom ≥ 15mA
*Hochspannung ≥ 45 KVDC
*Höher Isolierwiderstand ≥100000MΩ
*Lange Lebensdauer ≥10 Jahre
*Niedrige Verluste, hohe Stabilität
*Hohe Kapazität in kleinen Größen
*Radialleitungen
*Kondensator mit einer einzigen Keramikschicht
*Exzellente Wärme- und Feuchtigkeitsdichte und hohe Stromspannung.
* mit flammhemmendem Epoxidharz beschichtet.
◆Anwendungen
*Hochspannungs-Stromversorgungen;
*Gaslaser, Hochspannungspulsgenerator
*Röntgenapparatur
*Intelligentes Netz
*Industrie
*Militärisch
*HID-Xenonlampe, HID-Xenonlampen, HID-Xenonlampen, HID-Lampen, (VT) Spannungstransformatoren, (PT) Potenzialtransformatoren, Hochspannungstransformatoren, Außenspannungstransformatoren,Leistungsumrichter Spannungsumrichter, Konstante Spannungstransformator, Leistungsumrichter, Spannungstransformator, Spannungsumrichter, Leistungsumrichter Inverter Transformator,
*Doppel- und Dreifachfernseher in Farbe
*Hochspannungs Gleichstromversorgungen (PPCs, Röntgengeräte, Luftreiniger, Laser usw.)
*Tuning-Kondensator im Fokuskreislauf für die Anzeige
Vorsichtsmaßnahmen
(1) Während des Transports und der Lagerung
• Befördern oder lagern Sie den Kondensator nicht dort, wo er hoher Temperatur oder hoher Luftfeuchtigkeit ausgesetzt ist.
• Nicht giftigen Gasen wie H2SO4, HCL oder HNO3 ausgesetzt werden.
• Vermeiden Sie einen übermäßigen Aufprall, z. B. bei einem Sturz.
(2) Während des Betriebs
• Vermeiden Sie den Kontakt mit Elektrolyten wie Schweiß.
• Vermeiden Sie einen übermäßigen Aufprall, z. B. bei einem Sturz.
• Lötungen an den Stiftkern nicht anbringen.
• Die Endgeräte nicht neu bearbeiten.
(3) Verwendung
• Wenn der Kondensator für Hochgeschwindigkeitsimpulse wie z. B. mit einem Laser verwendet wird, stellen Sie sicher, daß die
die Spannung (Peak-to-Peak-Volt-age) liegt innerhalb der Nennvorgaben des Kondensators.
•Versichern Sie, dass der Kondensator nicht Strahlungswärme aus Kammern oder Transformatoren ausgesetzt ist.
Allgemeine Spezifikationen für 15 KV
15KV 100PF Hochspannungskeramische Scheibenkondensator
15KV 220PF Hochspannungskeramische Scheibenkondensator
15KV 330PF Hochspannungskeramische Scheibenkondensator
15KV 470PF Hochspannungskeramische Scheibenkondensator
15KV 500PF Hochspannungskeramische Scheibenkondensator
15KV 1000PF Hochspannungskeramische Scheibenkondensator
15KV 2200PF Hochspannungskeramische Scheibenkondensator
15KV 3300PF Hochspannungskeramische Scheibenkondensator
15KV 4700PF Hochspannungskeramische Scheibenkondensator
15KV 10000PF Hochspannungskeramische Scheibenkondensator
