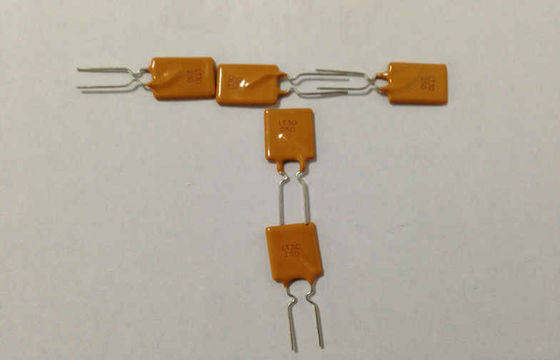

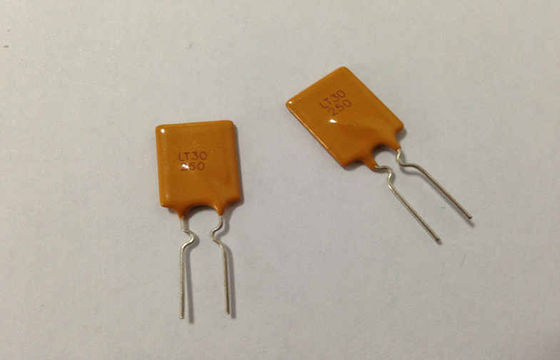

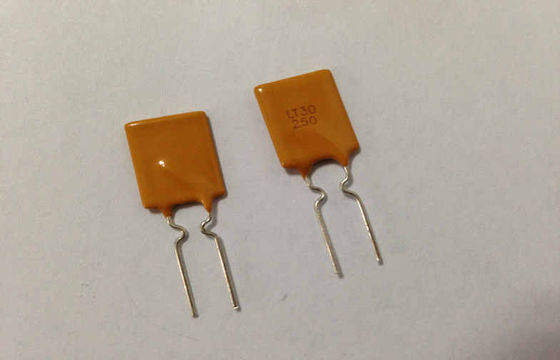

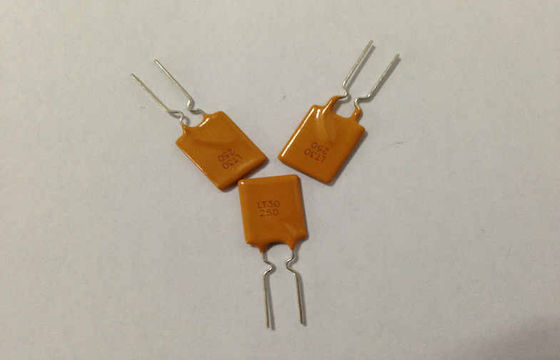

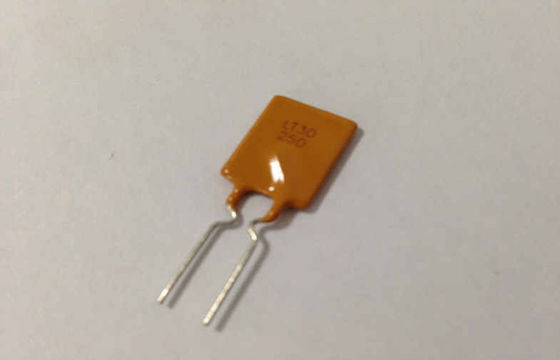

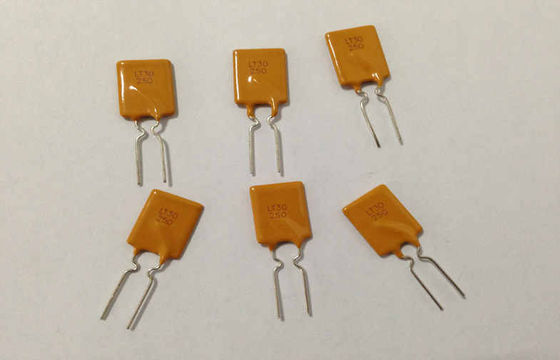

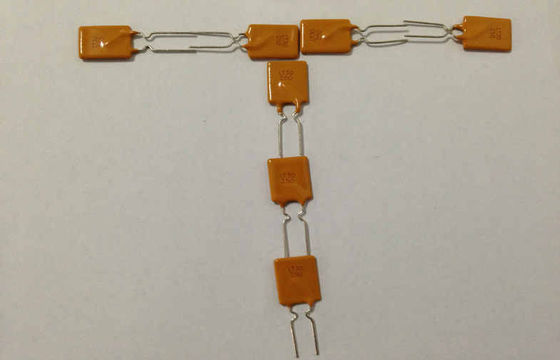

30V 2,5A PPTC-Rücksetzbarer Sicherung
Produktdetails:
| Herkunftsort: | Dongguan, Guangdong, Porzellan |
| Markenname: | UCHI |
| Zertifizierung: | ROHS,SGS,UL,VDE |
| Modellnummer: | LT30250 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 5000pcs |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Masse 500PCS/BAG |
| Lieferzeit: | 3 ~ 5 Arbeitstage |
| Zahlungsbedingungen: | T/T, Paypal, Western Union, Geld-Gramm |
| Versorgungsmaterial-Fähigkeit: | 8000,000,000PCS pro Monat |
|
Detailinformationen |
|||
| Hervorheben: | polyswitch rückstellbare Sicherung,polyswitch rückstellbare Geräte |
||
|---|---|---|---|
Produkt-Beschreibung
Dip 30V 2.5A PPTC Rückstellbare Sicherung, Polyswitch PTC-Bauelemente für Überstromschutz
Schnelle Details:
• Schnelle Auslösezeiten und rückstellbarer Schutz
• Überstrom- und Übertemperaturschutz
• Große Auswahl an Strom (Ihold) und Spannung (Vmax)
• Geringer Widerstand
• RoHS-konform, bleifrei, halogenfrei
Beschreibung:
Die Cooper Bussmann-Familie der rückstellbaren PolyTron™ PPTCs ist ideal geeignet zum Schutz von Anwendungen, die empfindlich auf hohe Umgebungstemperaturen reagieren oderhäufigen Überstrombedingungen ausgesetzt sind. PPTCs arbeiten als Bauelement mit positivem Temperaturkoeffizienten. Hohe Temperaturenund übermäßiger Strom führen dazu, dass der Bauelementwiderstand ansteigt, bis erden unsicheren Strompegel begrenzt. Wenn die Auslegungstemperatur/-stromgrenze erreicht ist, wird der PPTC den Stromkreis effektiv„öffnen“, um vor Überstrom oder erhöhtenUmgebungstemperaturbedingungen zu schützen. Sobald der Fehler behoben oder die Umgebungstemperatur abgekühlt ist, wird der PPTCautomatisch „zurückgesetzt“ und wieder sichere Strompegel leiten, wodurchStrom durch den Stromkreis fließen kann. PPTCs werden häufig in Anwendungen eingesetzt, in denen eine konstante Betriebszeit erforderlich istund/oder in Stromkreisen, die für einen Benutzer oder Servicetechniker nicht leicht zugänglich sind.Erhältlich in Oberflächenmontage- und Radialausführungen, helfen Cooper Bussmann rückstellbarePPTCs, die Sicherheit und Zuverlässigkeit der Kundenausrüstung zu verbessernweltweit.
Anwendungen:
• Medizinische Geräte
• Industrielle Stromversorgung und -übertragung
• Weiße Ware
• Telekommunikation und Netzwerktechnik
• Computer und Peripheriegeräte
• Unterhaltungselektronik und Automobilelektronik
• Batterie- und wiederaufladbare Geräte
Spezifikationen:
Produktabmessungen in Millimeter
 |
|
Teilenummer |
A |
B |
C |
D |
E |
F |
Anschluss |
|
|
Max. |
Max. |
Typ. |
Min. |
Max. |
Typ. |
Stil |
Größe(Φ) |
|
|
LT30-090 |
6.0 |
13.8 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-110 |
7.8 |
14.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-135 |
8.9 |
14.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-160 |
9.7 |
17.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-185 |
10.7 |
17.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-250 |
11.7 |
19.0 |
5.1 |
7.6 |
3.0 |
0.9 |
1 |
0.6 |
|
LT 30-300 |
11.7 |
21.0 |
5.1 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-400 |
14.2 |
23.0 |
5.1 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-500 |
14.4 |
28.0 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-600 |
16.7 |
28.0 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-700 |
19.4 |
29.6 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-800 |
21.6 |
31.9 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
|
LT 30-900 |
24.5 |
36.4 |
10.2 |
7.6 |
3.0 |
1.2 |
2 |
0.8 |
Elektrische Eigenschaften bei 25 ℃
|
Teilenummer |
IH |
IT |
Vmax |
Imax |
TAuslösung |
Pdtyp |
Rmin |
Rmax |
|
|
(A) |
(A) |
(V) |
(A) |
Strom(A) |
Zeit(s) |
(W) |
(Ω) |
(Ω) |
|
|
LT 30-090 |
0.90 |
1.80 |
30 |
40 |
4.50 |
7.1 |
0.91 |
0.07 |
0.12 |
|
LT 30-110 |
1.10 |
2.20 |
30 |
40 |
5.50 |
6.6 |
1.00 |
0.05 |
0.10 |
|
LT 30-135 |
1.35 |
2.70 |
30 |
40 |
6.75 |
7.3 |
1.11 |
0.04 |
0.08 |
|
LT 30-160 |
1.60 |
3.20 |
30 |
40 |
8.00 |
8.0 |
1.20 |
0.03 |
0.07 |
|
LT 30-185 |
1.85 |
3.70 |
30 |
40 |
9.25 |
8.7 |
1.27 |
0.03 |
0.06 |
|
LT 30-250 |
2.50 |
5.00 |
30 |
40 |
12.50 |
10.3 |
1.34 |
0.02 |
0.04 |
|
LT 30-300 |
3.00 |
6.00 |
30 |
40 |
15.00 |
10.8 |
2.00 |
0.02 |
0.05 |
|
LT 30-400 |
4.00 |
8.00 |
30 |
40 |
20.00 |
12.7 |
2.50 |
0.01 |
0.03 |
|
LT 30-500 |
5.00 |
10.00 |
30 |
40 |
25.00 |
14.5 |
3.00 |
0.01 |
0.03 |
|
LT 30-600 |
6.00 |
12.00 |
30 |
40 |
30.00 |
16.0 |
3.50 |
0.005 |
0.02 |
|
LT 30-700 |
7.00 |
14.00 |
30 |
40 |
35.00 |
17.5 |
3.80 |
0.005 |
0.02 |
|
LT 30-800 |
8.00 |
16.00 |
30 |
40 |
40.00 |
18.8 |
4.00 |
0.005 |
0.02 |
|
LT 30-900 |
9.00 |
18.00 |
30 |
40 |
40.00 |
20.0* |
4.20 |
0.005 |
0.01 |
IH=Haltestrom: maximaler Strom, bei dem das Gerät bei 25℃ ruhender Luft nicht auslöst.
IT=Auslösestrom: minimaler Strom, bei dem das Gerät bei 25℃ ruhender Luft immer auslöst.
Vmax=Maximale Spannung, der das Gerät ohne Beschädigung bei Nennstrom standhalten kann.
Imax=Maximaler Fehlerstrom, dem das Gerät ohne Beschädigung bei Nennspannung standhalten kann.
TAuslösung=Maximale Zeit bis zur Auslösung (s) bei zugewiesenem Strom.
Pdtyp=Typische Verlustleistung: typische Energiemenge, die vom Gerät verbraucht wird, wenn es sich in einer Umgebung mit ruhender Luft befindet.
Rmin=Minimaler Geräte widerstand bei 25℃ vor dem Auslösen.
Rmax=Maximaler Geräte widerstand bei 25℃ vor dem Auslösen.
Thermische Derating [Haltestrom (A) bei Umgebungstemperatur (℃)]
|
Teilenummer |
Maximale Umgebungstemperatur (℃) |
||||||||
|
-40 |
-20 |
0 |
25 |
40 |
50 |
60 |
70 |
85 |
|
|
LT 30-090 |
1.40 |
1.25 |
1.10 |
0.90 |
0.75 |
0.69 |
0.65 |
0.60 |
0.50 |
|
LT 30-110 |
1.75 |
1.52 |
1.33 |
1.10 |
0.99 |
0.90 |
0.80 |
0.73 |
0.63 |
|
LT 30-135 |
2.15 |
1.94 |
1.70 |
1.35 |
1.20 |
1.14 |
1.00 |
0.90 |
0.81 |
|
LT 30-160 |
2.49 |
2.21 |
1.94 |
1.60 |
1.42 |
1.31 |
1.19 |
1.03 |
0.88 |
|
LT 30-185 |
2.87 |
2.59 |
2.28 |
1.85 |
1.63 |
1.52 |
1.33 |
1.21 |
1.05 |
|
LT 30-250 |
3.82 |
3.44 |
3.03 |
2.50 |
2.17 |
2.00 |
1.81 |
1.59 |
1.39 |
|
LT 30-300 |
4.55 |
4.10 |
3.60 |
3.00 |
2.65 |
2.51 |
2.24 |
2.01 |
1.74 |
|
LT 30-400 |
6.00 |
5.40 |
4.74 |
4.00 |
3.47 |
3.28 |
2.82 |
2.63 |
2.26 |
|
LT 30-500 |
7.44 |
6.68 |
5.80 |
5.00 |
4.30 |
4.03 |
3.58 |
3.22 |
2.77 |
|
LT 30-600 |
8.90 |
7.99 |
7.08 |
6.00 |
5.13 |
4.82 |
4.27 |
3.84 |
3.30 |
|
LT 30-700 |
10.35 |
9.30 |
8.21 |
7.00 |
5.95 |
5.58 |
4.96 |
4.46 |
3.84 |
|
LT 30-800 |
11.60 |
10.60 |
9.35 |
8.00 |
6.79 |
6.36 |
5.64 |
5.07 |
4.36 |
|
LT 30-900 |
13.25 |
11.90 |
10.49 |
9.00 |
7.53 |
7.12 |
6.32 |
5.69 |
4.88 |
Zuverlässigkeitstest
|
Test |
Testbedingungen |
Akzeptanz-/Ablehnungskriterien |
|
Widerstand |
In ruhender Luft bei 25℃ |
Rmin≤R≤Rmax |
|
Zeit bis zur Auslösung |
Spezifizierter Strom, Vmax, 25℃ |
T≤maximale Zeit bis zur Auslösung |
|
Haltestrom |
30 Min., bei IH |
Kein Auslösen |
|
Auslösezyklus-Lebensdauer |
Vmax, Imax, 100 Zyklen |
Kein Lichtbogen oder Verbrennen |
|
Ausdauer der Auslösung |
Vmax, 24 Stunden |
Kein Lichtbogen oder Verbrennen |
Typische Zeit-bis-Auslösung-Kurven bei 25 ℃
A = LT 30-090
B = LT 30-110
C = LT 30-135
D = LT 30-160
E = LT 30-185
F = LT 30-250
G = LT 30-300
H = LT 30-400
I = LT 30-500
J = LT 30-600
K = LT 30-700
L = LT 30-800
M = LT30-900
Paketinformationen
Schüttgut:
LT 30-090 ~ LT 30-185…………………………….1000 Stück pro Beutel
LT 30-250 ~ LT 30-800……………………………. .500 Stück pro Beutel
LT 30-400……………………………………………1000 Stück pro Beutel
LT 30-900…………………………………………….200 Stück pro Beutel
Band & Rolle:
LT 30-090 ~ LT 30-250…………………………….3000 Stück pro Rolle
LT 30-300……………………………………………2500 Stück pro Rolle
LT 30-400 ~ LT 30-500…………………………….1500 Stück pro Rolle
Wettbewerbsvorteil:
- Direkt vom Werk geliefert
- Zertifikate wie UL, VDE, SGS usw. und hohe Qualität verfügbar
- Schnelle Lieferung
- Bester Kundendienst
- OEM & ODM verfügbar
