CQC Certificated Waterproof CWF Precision Custom NTC Temperature Sensor 10KOHM 3950 For HVAC and Refrigeration

CQC Certificated Waterproof CWF Precision Custom NTC Temperature Sensor 10KOHM 3950 For HVAC and Refrigeration

Produktdetails:

Herkunftsort: China
Markenname: SHIHENG
Zertifizierung: CQC
Modellnummer: CWF

Zahlung und Versand AGB:

Min Bestellmenge: Durchkontaktierung
Preis: Negotiable
Verpackung Informationen: Masse
Lieferzeit: 2~ 3 Wochen
Zahlungsbedingungen: T/T, Western Union, Moneygram, Paypal
Versorgungsmaterial-Fähigkeit: 4 Milliarde Stücke pro Jahr
Bestpreis Kontakt

Detailinformationen

Typ: Kundenspezifischer NTC Temperaturfühler wasserdichter CWF-Präzisions- R25: OHM 0.1K~1000K
Gehäuse: Epoxy-Kleber/Messing/Edelstahl/Aluminium-/Plastik etc. Kundenspezifische: Verfügbar
Kabellänge: Zu vom Kunden geraten werden Anwendung: Automobil-, medizinisch, BBQ, Haushaltsgeräte etc.
Zertifikat: CQC CQC-Zahl: CQC10001052282
Betriebstemperaturbereich: -80~+600Degree Fühler: NTC/PTC/RTD/DS18B20 etc.
Kabel/Draht: PVC, Silikon, FEP, Fiberglasisolierung, andere Widerstand-Toleranz: ± 0,5% ± 1% ± 2% ± 3% ± 5%
Markieren:

ThermoelementTemperaturfühler

,

ntc Sonden-Temperaturfühler

Produkt-Beschreibung

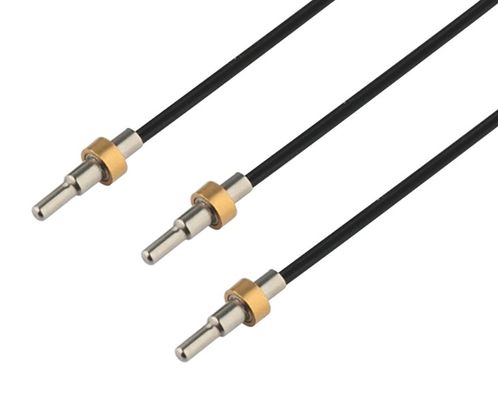

CQC bescheinigte kundenspezifischen NTC Temperaturfühler 10KOHM 3950 wasserdichter CWF-Präzisions-für HVAC und Abkühlung



Pdf-Spezifikations-Datei-Download-Verbindung: Temperatur Sensor.pdf CWF-Präzisions-NTC



Allgemein



NTC-Temperaturfühler bietet breite Palette des Standards an und die kundengebundenen Temperaturfühler, die entsprechend den einzelnen Anforderungen des Kunden umfassen Anwendungen in der Temperaturspanne zwischen -80°C und unserem Produkt +600°C. entworfen sind, enthält Temperaturfühlergestalt unter Verwendung NTC/PTC Thermistoren, RTDs, DS18B20 und anderen die Abfragung, die in breite Palette des Metalls/der Plastikwohnungen elementsmounted ist.





Wie man bestellt?



1. Betriebstemperaturbereich:  ?

2. Anwendung: ?

3. Material und Maß der Wohnung: ?

4. Spezifikation des Fühlers: ?

(Zum Beispiel: Wenn Fühler NTC-Thermistor ist, dann ist Widerstand an 25degree 10KOHM, Widerstandtoleranz ist ±1%; Beta-Wert ist 3950, Betatoleranz ist ±1%)

Messgerät 5.Cable und Länge

6. Wie man Endstück des Kabels beschäftigt? Befestigen Sie Verbindungsstück oder abgestreift u. konserviert? Wenn Befestigungsverbindungsstück, pls uns Teilnummer des Verbindungsstücks informierte und wir empfehlen passendes.

7. Irgendwelche speziellen Anforderungen? Zum Beispiel; Toleranz für sevaral Temperaturpunkt etc.

8. Geschätzte Quantität erfordert



Anmerkung: Wenn Sie Datenblatt zur Verfügung stellen können/Zeichnung oder berühmter MPN, dann lassen Sie keinen Bedarf über Informationen zur Verfügung stellen.





Eigenschaften



Nachgewiesene Stabilität und Zuverlässigkeit,
Kosteneffektive Lösungen
Vielzahl des Metalls und der Plastikwohnungen und der tubings entwarf für spezifische Anwendungen
Eingemacht mit verschiedenen Arten des Harzes für guten Sensor-Schutz
Verfügbar mit speziellen Arten von Kabeln (Kabel 2-core oder angeschwemmt mit PVC-, Silikon-, Teflon- oder Kynar-Isolierung, Kabeln mit Schirm u. anderem), von Verbindungsstücken und von anderen Zubehören
Bietet guten Schutz vor den Umweltzuständen
Nachgewiesene Hochspannungsstärke und Schwingfestigkeit
Breite Palette des Widerstands/der Temperatur, Eigenschaften
Entworfen für Temperaturmessung, Steuerung und Ausgleich





Anwendung



Automobil (Klimaanlage, Kabinen-Klimaregelung/Management,
Außentemperatur-Überwachung, erhitzte Sitze, erhitzte Steuerung
Räder, anderes), Konsumgüter, Instrumentierung

Industrielle Öfen, elektrische Duschen, HVAC und Abkühlung, Feuermelder, Pools und Badekurorte, andere…





Populäre Produktanzeige

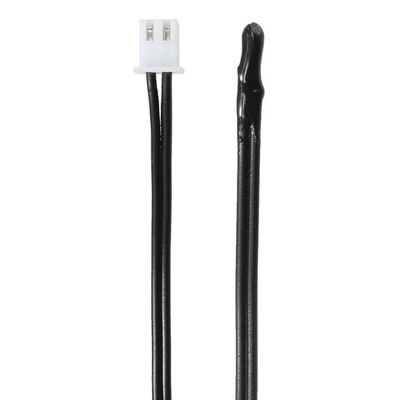

a.CWF1 verpackt mit Epoxidharz



Maß (Millimeter) Code S1 S2 S3 S4 Funktion Hauptanwendung
CQC Certificated Waterproof CWF Precision Custom NTC Temperature Sensor 10KOHM 3950 For HVAC and Refrigeration 0 Dmax 4 5 6 7 Die feuchtigkeitsfeste, kleine Zeit, die contant ist, schnell reagieren

Haushalt

luft--onditioner,

kühlen Sie.

L1max 16 16 16 16
Kabel 28# 26# 24# 22#
L2 Zu geraten werden

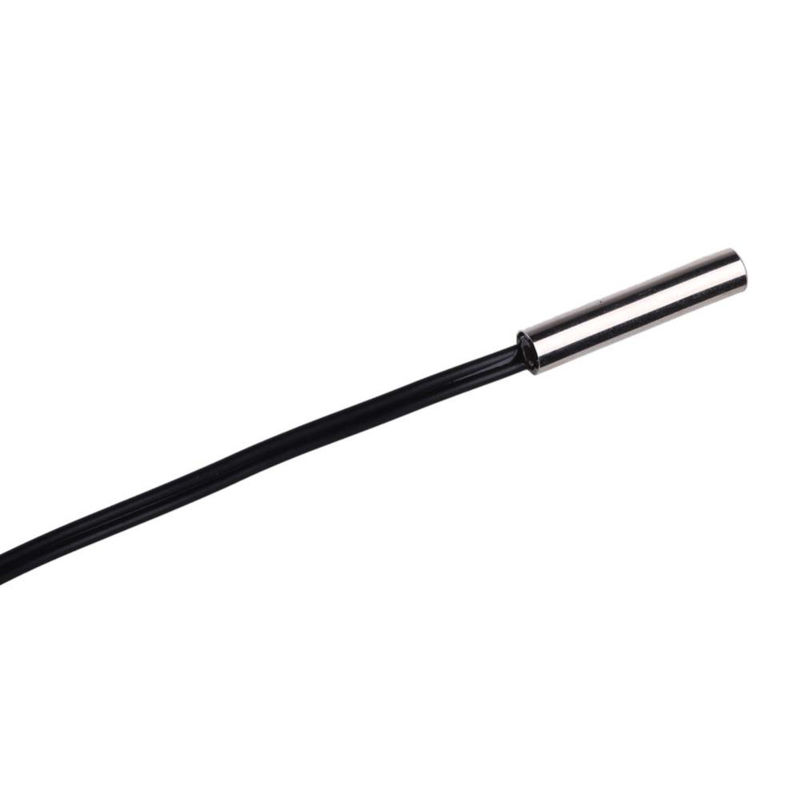

b.CWF2 verpackt mit Aluminium, Kupfer, Edelstahl etc.



Maß (Millimeter) Code S1 S2 S3 S4 S5 S6 S7 Funktion Anwendung
CQC Certificated Waterproof CWF Precision Custom NTC Temperature Sensor 10KOHM 3950 For HVAC and Refrigeration 1 Dmax 4 5 5 5 6 6 6

Feuchtigkeitsfester, großer Koeffizient,

ausgezeichnete Stabilität

Haus

Griffklimaanlage kühlen Heizung

L1max 20 20 25 30 20 25 30
L2 Entsprechend der Anforderung des Kunden



c.CWF3 verpackt mit Plastik



Maß (Millimeter) Code S1 S2 S3 S4 Funktion Anwendung
CQC Certificated Waterproof CWF Precision Custom NTC Temperature Sensor 10KOHM 3950 For HVAC and Refrigeration 2 D 3,5 4 5 6

Feuchtigkeitsfest,

Ausgezeichnete Kohärenz, Spannungswiderstand

Haushalt,

luft--onditioner,

kühlen Sie.

L1 15 15 15 20
L2 Zu vom Kunden geraten werden
CQC Certificated Waterproof CWF Precision Custom NTC Temperature Sensor 10KOHM 3950 For HVAC and Refrigeration 3 D 4 8 8
L1 10 35 50
L2 Zu vom Kunden geraten werden

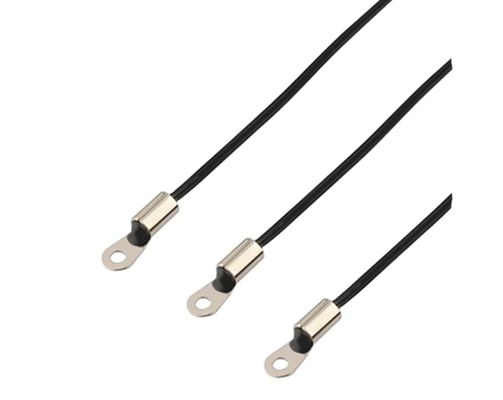

d CWF4 reparierte das addierte Blech



Maß (Millimeter) Funktion Anwendung



CQC Certificated Waterproof CWF Precision Custom NTC Temperature Sensor 10KOHM 3950 For HVAC and Refrigeration 4

CQC Certificated Waterproof CWF Precision Custom NTC Temperature Sensor 10KOHM 3950 For HVAC and Refrigeration 5

Es kann Treffen sein

mit unterschiedlichem Berg

Anforderung weil

vom Beweglichkeitsmaß

Fan

Steuerung,

Industrie

Meter



verpackte Form e CWF5 Special



Maß (Millimeter) Funktion Anwendung
CQC Certificated Waterproof CWF Precision Custom NTC Temperature Sensor 10KOHM 3950 For HVAC and Refrigeration 6 Die kleine Zeitkonstante, schnell reagieren, Stabilität.

Herein zugetroffen

Umwelt der hohen Temperatur, Heizung,

Kaffeeofen, etc.





Haupttechnologie-Parameter



Teilnummer Bewerteter Widerstand R25 B-Wert (25/50)

Dissipattion Coeffient.



Thermische Zeitkonstante Betriebstemperatur
Strecke KOhm Toleranz % (K) Toleranz % Mw/℃ sek
CWF□□□3100 0.1~20

±1

±2

±3

±5

3100 ±1 ≥2.2 ≤70 -55~+125
CWF□□□3270 0.2~20 3270
CWF□□□3380 0.5~50 3380
CWF□□□3470 0.5~50 3470
CWF□□□3600 1~100 3600
CWF□□□3950 5~100 3950
CWF□□□4000 5~100 4000
CWF□□□4050 5~200 4050
CWF□□□4150 10~250 4150
CWF□□□4300 20~1000 4300
CWF□□□4500 20~1000 4500





Abfragung den Element-NTCthermistor benutzt



Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC





Werkstatt des Thermistors der hohen Qualität und der Hochleistung NTC



Wir haben die einzigartige Prozess- und Führerkerntechnologie mit den eigenen Rechten am geistigen Eigentum der keramischen Pulverausrüstung, gemacht von den Chips, automatische Serienproduktion der Hochleistung NTC.
Wir haben mehr, als 12 Reihen der automatischen Fertigungsstraße der Thermistoren der Hochleistung NTC, Produkte die Vorteile der großen Produktion, hohe Qualität, gute Kohärenz, hohe Zuverlässigkeit, außer ihr können von vielen Arten NTC-Temperaturfühler gemacht werden haben, kann sie an andere Fabriken von NTC-Sensoren auch geliefert werden, und in große Mengen in übersee exportiert werden.



Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC
Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC
Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC





NTC-Temperaturfühler -- ein flüchtiger Blick auf Werkstatt



Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC

Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC

Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC





Vorteile und Eigenschaften des Selbsttemperaturfühlers



  • Wir haben das Herz des NTC-Temperaturfühlers--ganze Sätze Fertigungsstraße- und Kerntechnologie von eigenen Rechten am geistigen Eigentum für Thermistor der Hochleistungstemperaturmessung NTC.
  • Wir haben alle Arten NTC-Kernelement des NTC-Temperaturfühlers--Hochleistungstemperaturmessungsthermistoren sind, Produktion, komplette Reihe, strukturelle Verschiedenartigkeit zu besitzen. Unsere Produkte können die Bedingungen des Vorhersagenmaßes im unterschiedlichen Temperaturbereich von der niedrigen Temperatur-, mittlerer und niedrigertemperatur zur Medium-en-hoh Temperatur erfüllen. Diese Produkte haben viele Sicherheitsbescheinigungen von inländischem und von fremdem geführt.
  • Widerstand- und Temperatureigenschaften können die Bedingungen des Kunden völlig erfüllen und stützen beste Bequemlichkeit zu den Kunden.
  • Reife Produktionstechnik des NTC-Temperaturfühlers, umfangreiche Massenproduktion, Produkt haben die beste Fähigkeit der Isolierungsdichtung, mechanischer Zusammenstoß, Biegefestigkeit, Gutsatz.
  • Kleine thermische Zeit, schnelle Antwort
  • Multi Kategorie, komplette Reihe, viele Arten Wohnung er Konfiguration, einfach zusammenzubauen
  • Wir haben hohe lavel Inspektionsausrüstungen, die carrry heraus strenger und normativer Inspektionsprozeß.
  • Unsere Produkte mit hoher Präzision, hohe Zuverlässigkeit, hohe Stabilität, hohe austauschbare, hohe Allgemeinheit werden in der Industrie vorangebracht.

(Höchste Toleranz kann Reichweite ±0.02℃ sein) (Jahre von drif veranschlagen ‰ ≤1)





Betriebstemperatur und Umwelt des NTC-Temperaturfühlers hängt von der spezifischen Leistung seines Kernelements und -Anschlussleitung ab:



►Different NTC-Thermistor mit in den NTC-Temperaturfühlern mit der folgenden unterschiedlichen Betriebstemperatur:

Chip oder MF52A, MF51E, MF55: Temperatur widerstehen Grad 125℃, tatsächliche Temperatur widerstehen Grad 150℃
MF58: Temperatur widerstehen Grad 200℃, tatsächliche Temperatur widerstehen Grad 250℃
MF51: Temperatur widerstehen Grad 200℃, tatsächliche Temperatur widerstehen Grad 250℃
Spezielles MF51: Temperatur widerstehen Grad 250℃, tatsächliche Temperatur widerstehen Grad 300℃
Nicht geschweißter Chip: Temperatur widerstehen Grad 450℃, tatsächliche Temperatur widerstehen Grad 500℃



►Operating Umwelt

In der Umwelt der hoher Temperatur, der hohen humidty und hohen Korrosion, schlagen wir vor, um Glas Siegelart Thermistor als das Kernelement zu benutzen. Und Art MF51 ist der beste NTC-Thermistor in der Umwelt der hohen Feuchtigkeit.



►Design Erwägungen und Verfahren des Temperaturfühlers:

1. Wählen Sie die Form, die zum Entwurf des Kunden acoording ist oder bauen Sie Anforderungen zusammen und bestätigen Sie den Thermistor.
2. bestätigen Sie das Thermistorelement und andere Materialien entsprechend der Anforderung der Kunden
3. wählen Sie den passenden Widerstand, b-Wert und Toleranz
4. beschließen Sie passende feuchtigkeitsfeste und Isolierungstechnologie, um die Bedingung des Kunden zu erfüllen
5. beschließen Sie passende Verkapselungsstruktur, um Leistungsanforderungen des mechanischen Schockwiderstands zu genügen
6. die speziellen Anforderungen des Treffenkunden.





Zuverlässigkeitsprüfung



Prüfen Sie Einzelteil Prüfnorm Prüfmethode Leistungsanforderungen
Nullenergie-Widerstand Iec 60539-1 Tauchen Sie Proben im Bad der konstanten Temperatur an 25℃±0.005℃ unter, prüfen Sie stabilen Widerstand

Widerstand tol ±1%



B-Wert IEC60539-1 Tauchen Sie Proben im Bad der konstanten Temperatur an 25℃, 50℃ (oder 85℃) unter, prüfen Sie stabilen Widerstand und berechnen Sie b-Wert

Widerstand tol ±1%



Freier Fall

IEC60068-2-32



Fallhöhe: 1.5±0.1m, Oberfläche: Zement, 1mal

Kein offensichtlicher Schaden, R25 △R/R≤±1%



Isolierung

IEC60539-1



Druck 500V auf Isolierungsoberteil-Testisolationswiderstand

>500MOhm



Widerstandsspannung IEC60539-1

Widerstandsspannung: 1500V/AC, Durchsickernstrom: Dauern 2mA: 60sec



Kein offensichtlicher Schaden



Spannung IEC60068-2-21

Ziehen Sie einheitliche Geschwindigkeit am Ende, F>4.0KG (gefordert vom Kunden)



Kein offensichtlicher Schaden, R25 △R/R≤±1%



Erschütterung Q/HBm 108-94 Testfrequenz: 10~500Hz, Schwingen: 1.2mm Beschleunigung: 30m/s2 Richtung X, Y, z-Zeit: 8Hour/direction

Kein offensichtlicher Schaden, R25 △R/R≤±1%



Stabile Feuchtigkeit und Hitze IEC60068-2-78 Temp: Feuchtigkeit 40±2℃: Zeit 92-95%RH: 1000±24Hour

Kein offensichtlicher Schaden, R25 △R/R≤±1%



Thermische Zeitkonstante EC60539-1 Tauchen Sie im Wasser 25℃, nach Wärmebilanz unter, tauchen Sie in 85℃, Widerstand ankommt 63,2%, berechnet Gesamtzeit unter

<10 sec="">



Speicher der hohen Temperatur IEC60068-2-2 Temp: Zeit 125℃±5℃: 1000±24Hour Kein offensichtlicher Schaden, R25 △R/R≤±1%
Kalter und Wärmestoß IEC60068-2-14

-40℃~+125℃ T1: Zeit des Zyklus 30min: 1000



Kein offensichtlicher Schaden, R25 △R/R≤±1%



Schlagexperiment IEC60068-2-77

Beschleunigung: Dauern des Impulses 250m/s2: Zeiten des Schlages 6ms: Genesungszeit 1000: 2 Stunde



Kein offensichtlicher Schaden, R25 △R/R≤±1%



Speicher der niedrigen Temperatur IEC60068-2-1

Temp: Zeit 40±2℃: 1000±24Hour



Kein offensichtlicher Schaden, R25 △R/R≤±1%



Salznebel IEC60068-2-11 Temp: Stunde der Sammlung 35±2℃: Zeit 1.0mL~2.0mL: bestimmen Sie pro als tatsächliche Nachfrage

Kein offensichtlicher Schaden, R25 △R/R≤±1%







Einleitung von Test- und Inspektionsausrüstungen



Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC





Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC

Name: Hoch- Tief - Wärmestoß-Kammer

Funktion: prüfen Sie hoch- Tief des Produktwiderstandes - Wärmestoßkammer

Name: Kammer der konstanten Temperatur und der Feuchtigkeit

Funktion: prüfen Sie Produktspeicherzustand unter stabiler Feuchtigkeit und Hitze

Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC



Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC



Name: ErschütterungsTestgerät

Funktion: prüfen Sie den Effekt auf Produkt während des Transportes, der durch Schwingungsfrequenz und Umfang erzeugt wird

Name: Salzsprühtestmaschine

Funktion: Prüfen Sie Produktwiderstand zur Oxidation, Korrosion

Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC

Name: Laser-Teilchengrößeanalysator

Funktion: Analysieren Sie Material der Laser-Teilchengröße

Name: Vacum u. trockener Ofen der hohen Temperatur

Funktion: Alterntest der hohen Temperatur

Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC

Name: Spektrumanalysator

Funktion: analysieren Sie schädlichen Substanzinhalt von Produkten

Name: Elektrolytisches Stärkemessgerät

Funktion: Verwendet für die Prüfung von Anstrichschichtdicke des Rohstoffs

Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC

Name: Konstantes Tempöl-Badinstrument

Funktion: prüfen Sie umgebende Temperatur am konstanten Punktwiderstand (Toleranz ±0.002℃)

Name: Präzisionstestwanne der niedrigen Temperatur

Funktion: Prüfen Sie Temperatur am konstanten Punktwiderstand während -70℃~0℃ (Toleranz ±0.01℃)

Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC

Name: Konstante Spannung DCs und konstante gegenwärtige Stromversorgung (hoch gegenwärtig)

Funktion: Prüfen Sie U-I Kurve

Name: Thermistorsortierer der hohen Präzision

Funktion: Prüfen Sie Widerstand des Thermistors

Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC

Name: Ableitung und thermisches Zeitkonstantenprüfungsinstrument

Funktion: Prüfen Sie Ableitung und thermische Zeitkonstante

Name: NTC-Auswirkungsprüfvorrichtung

Funktion: Prüfen Sie Antriebkapazitanz, die Produkte aushalten können

Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC

Name: Widerstandsspannungsprüfgerät

Funktion: Prüfen Sie Isolierungswiderstandsspannung

Name: Konstante Spannungsstromversorgung DCs

Funktion: Prüfen Sie Nennleistungs-Leistungsaufnahme



Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC

Name: Projektor

Funktion: Prüfen Sie heraus Auftritt und innere Struktur

Name: Verlängerungsrateninstrument

Funktion: Prüfen Sie Verlängerungsrate von Führungen

Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC

Name: Überlastungsalterntestmaschine

Funktion: Stromalterntest von Tempmaßprodukten

Name: Chemische Experimenttabelle

Funktion: Chemische Mischung

Temperaturfühler des Lithium-Batterie-Temperaturüberwachungs-Modul-Ring-Ansatz-Faden-NTC

Name: Alternstadium

Funktion: Prüfen Sie Alternzuverlässigkeit des Produktes



Möchten Sie mehr über dieses Produkt erfahren?
Ich bin daran interessiert CQC Certificated Waterproof CWF Precision Custom NTC Temperature Sensor 10KOHM 3950 For HVAC and Refrigeration Könnten Sie mir weitere Details wie Typ, Größe, Menge, Material usw. senden?
Vielen Dank!
Auf deine Antwort wartend.
