Startseite ProdukteNTC-Temperaturfühler

Pentair 42002-0024S Temperaturfühler des Stapel-Kamin-Sensor-Ersatz-NTC für Pool-und Badekurort-Heizungs-elektrische Systeme

Bescheinigung
Gute Kommunikation. Kauft von wieder!

—— Markieren Sie Kim

Berufs- u. geduldige Verkäufe, angemessenes Geschäft

—— Penka Kalacheva

Zuverlässiger Partner, wert Sein gehen auf die Zusammenarbeit!

—— Rakesh Saini

Ich bin online Chat Jetzt

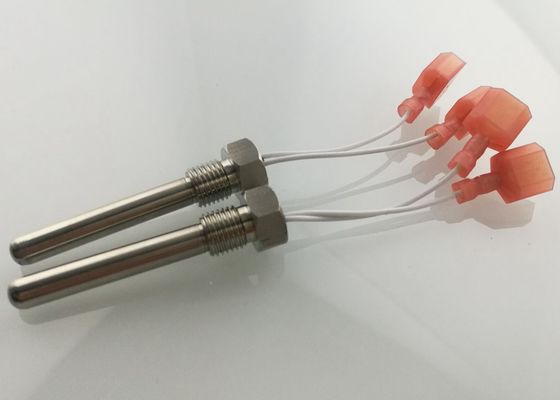

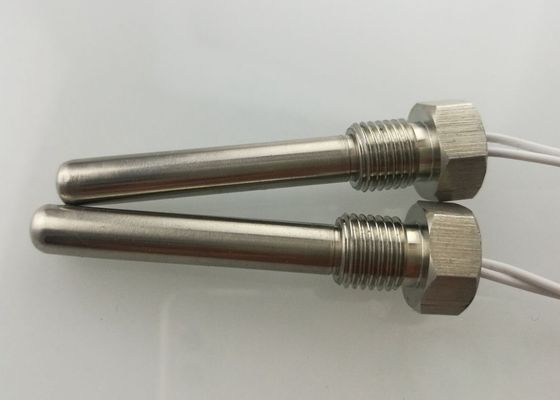

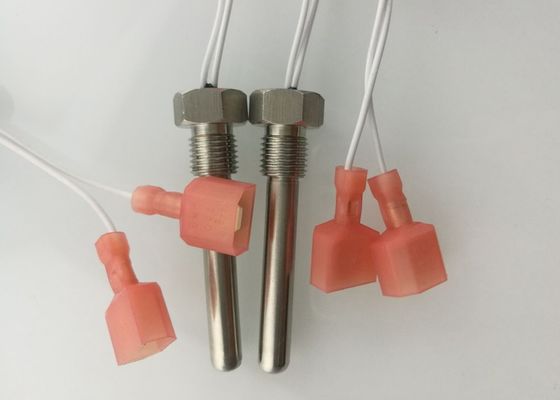

Pentair 42002-0024S Temperaturfühler des Stapel-Kamin-Sensor-Ersatz-NTC für Pool-und Badekurort-Heizungs-elektrische Systeme

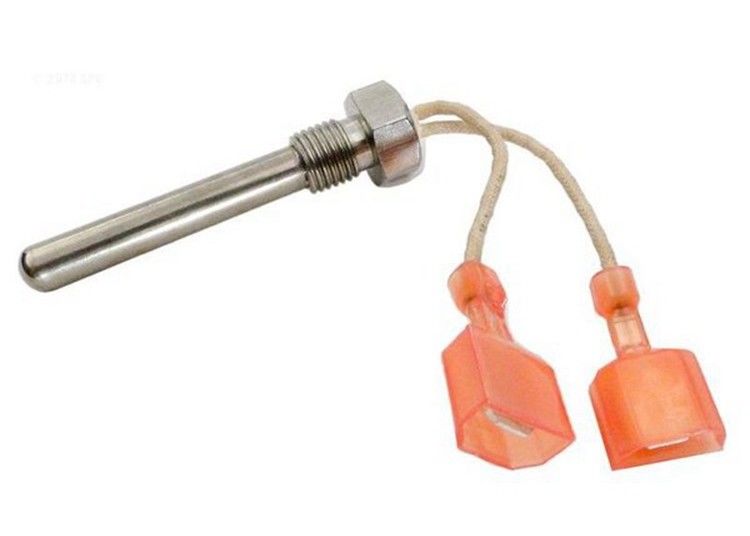

Großes Bild :  Pentair 42002-0024S Temperaturfühler des Stapel-Kamin-Sensor-Ersatz-NTC für Pool-und Badekurort-Heizungs-elektrische Systeme

Produktdetails:

Herkunftsort: China
Markenname: UCHI
Zertifizierung: ROHS
Modellnummer: NSAB1802JD8-650T2I

Zahlung und Versand AGB:

Min Bestellmenge: 500pcs
Preis: 6-9 USD / Pieces
Verpackung Informationen: Masse, Stückgewicht: 20g
Lieferzeit: 7-10 Tage
Zahlungsbedingungen: T / T, Western Union
Versorgungsmaterial-Fähigkeit: 150,000pcs pro Monat
Ausführliche Produkt-Beschreibung
Name: Stapel-Kamin-Sensor Teilenummer: NSAB1802JD8-650T2I
Universal-PN: 42002-0024S Element: R200: 8KΩ ±5% R150/250: 5300K ±3% DDR
Kabel: TPEF AWG22*1C 320℃ Beschichtung: Epoxidharz
Gehäuse: JM19105 Φ6.35*54.6+S13+24UNF SUS304 Anschluss: Ampere 250 #22-#18
Funktionierendes temp.range: -30~+300C Kabellänge: 65mm


Pentair 42002-0024S Temperaturfühler des Stapel-Kamin-Sensor-Ersatz-NTC für Pool-und Badekurort-Heizungs-elektrische Systeme


Spezifikationsdownloadverbindung: NSAB1802JD8-650T2I SPEC.pdf
Installationsmethodendownloadverbindung: Stapel-Kamin-Sensor Insulation.pdf





Beschreibung



Ein Stapelkamin-Sensor, gelegen auf dem Auspuffellbogen einer Poolheizung, verhindert das Rauchgas, das von der Überschreitung von 500°F. ausgegeben wird, wenn dieser ausfällt, Ihr System zeigt Fehlercodes E05 oder E06, um anzuzeigen, dass der Stapelkamin-Sensor ersetzt werden muss.

Dieser Ersatzstapelkamin-Sensor von den optimalen Pool-Technologien ist mit Pentairs MasterTemp kompatibel, maximal-e-Therm und anderen Pentair-Sta-Ritusheizungen. Er ist speziell entworfen, um den Sta-Ritusheizungsstapelkamin-Sensor zu ersetzen.

Standort: Der Innenkamin-Sensor des stapel-Kamin-Schalter-(ES2) /Stack (SFS) ist auf dem Auspuff-Ellbogen.



Maß (Millimeter)


NEIN KOMPONENTE MATERIAL UND SPEZIFIKATIONEN Q'TY ANMERKUNG
2-1 ELEMENT R200: 8KΩ ±5% R150/250: 5300K ±3% DDR 1 PCS
2-2 ANSCHLUSSLEITUNG TPEF AWG22*1C 320℃ 65mm (Weiß)
2-3 BESCHICHTEN Epoxidharz   (Schwarzes)
2-4 UNTERKUNFT JM19105 Φ6.35*54.6+S13+24UNF SUS304 1 PCS
2-5 TERMINOL Ampere 250 #22-#18 2 PCS (Rot)


Leistung

NEIN Einzelteil Zeichen Testbedingungen Min. Normaler Wert Maximum. Einheit
4-1. Widerstand an 200℃ R200

Ta=200±0.05℃

PT≦0.1mw

7,6 8 8,4
Widerstand an 150℃ R150

Ta=150±0.05℃

PT≦0.1mw

/ 29,65 /
Widerstand an 250℃ R250

Ta=250±0.05℃

PT≦0.1mw

/ 2,705 /
4-2. B-Wert B150/250   5141 5300 5459 k
4-3.

Ableitung

Koeffizient

σ In der Luft 3   / mw/℃
4-4. Zeitkonstante τ In der Luft / / 15 sek
4-5. Isolationswiderstand / 500VDC 100 / /
4-6. Widerstandsspannung / Wechselstrom 1500V 5 / / Sek
4-7. Funktionierendes temp.range / / -30 / +300



Zuverlässigkeitsprüfung


NEIN Einzelteil Technische Anforderungen Testbedingungen und Methode
5-1. Hochtemperatur. Test

DR/R25£±3%

DB/B£±3%

Keine Änderung mit Widerstandsspannung,
Insalutions-Leistung.
Auftritt ohne Schaden.

105±5℃, 1000±24 Stunden
5-2. Niedrigtemperatur. tes -30±5℃, 1000±24 Stunden
5-3. Halten Sie Feuchtigkeitstest aus Speichern Sie in der Umwelt 65±2℃, 90%-95%RH für 1000±24 Stunden
5-4. Temp. Zyklustest Legen Sie die Probe in -30℃ für Minute 10, in 25℃ für 10 minimal und in ℃ 100 für 10 min. und in Wiederholung für 5mal.
5-5 Zugversuche

Nach Zugversuch sollte der Sensor sein
kein Schaden und keine falling.zero-Energie
Widerstandänderungsrate sollte kleiner sein
als ±1% in 25℃

Klemmen Sie Draht bei 50mm weg von dem inneren Rand des Verbindungsstückanschlusses fest, dann wenden Sie statische Zugkraft 10N zwischen Anschluss an und Draht für 1min, entlang axialem direction.after der Test, Kontrolle, wenn es gibt, irgendwelche borken Draht und fallen oder Schaden- und Maßnullenergie bezüglich herunter.
5-6 Kippfallen

Kein technischer Schaden. nullenergie
Widerstandänderungsrate sollte kleiner als ±1% in 25℃ sein

Lassen Sie den Sensor von einer Meterhohen durchgehenden axialen und seitlichen Richtung fallen, um Boden, jede Richtung für 5 times.then-Kontrolle der Auftritt und Maßnullenergiewiderstand in 25℃ zu zementieren
5-7 Erschütterungstest Frequenzbereich: 10-500HZ, beschleunigte Geschwindigkeit: 10g, Frequenzschleifenzeit: kontrollieren X und Y für 30 min.recover 4 Stunden lang nach Test, Sichtbarmachung den Auftritt des Sensors und messen Widerstand der nullmacht in 25℃



6,1 bei Lagerung und Transport, pro Stapelhöhe nicht ist mehr als 4 CTN-Produkte.
6,2 verfügbar mit allen transportieren Sie Methode, aber vermeiden Sie den Regen, Schnee der direkten oder indirekten Auslaugung und des mechanischen Schadens.

6,3 sollten Produkte in der Temperatur von Umwelt gespeichert werden - 10 ℃/+ ℃ 40, relative Luftfeuchtigkeit ist nicht mehr, als 80%, Umwelt Säure, Alkali- und Korrosionsgas oder radioaktive Quelle nicht haben sollte.


Aufmerksamkeit auf Operation

7,1 holt sie Extrahitze und beeinflußt Prüfungspräzision wenn der gegenwärtige Durchlauf durch den Sensor, angesichts sie, bevor sie Sensor vorwählen.
7,2 wenn das Produkt sich bewegt, muss die Installation leicht behandelt werden, um den Schaden zu vermeiden, der indem man das Produkt verursacht wird, zieht.
7,3 kann Produktdeformation, Oxidation und andere Phänomene, nicht verwendet werden, damit, die Temperaturgenauigkeit nicht zu beeinflussen.
7,4 sollten übermäßige Temperaturänderungen innerhalb des Betriebstemperaturbereichs vermieden werden.
7,5 verwenden Sie nicht in den Schadgasen (wie CO2, NH3, SOX, NOX, etc.) über spezifizierten Bedingungen hinaus.
7,6 verwenden Sie nicht in der Säure, alkalischer und organischer den Lösungsmitteln der Elektrolyse, des Salzes, über spezifizierten Bedingungen hinaus.
7,7 in der Grenztemperatur, kann das Produkt Schock der zu hoch oder zu niedrigen Temperatur widerstehen kurzfristig, aber kann das Produkt nicht in die Grenztemperatur für eine lange Zeit einsetzen, um die, Nutzungsdauer des Produktes zu verkürzen zu vermeiden.

Wenn Sie irgendeine Hilfe benötigen, konsultieren Sie bitte unser Verkaufspersonal, oder Ingenieure, danken Ihnen!
